首頁 > 新聞資訊 我們電子產品往往60％以上－可靠性方面的問題都出現在電子線路板的PCB設計上；工作及性能良好的PCB需要相關的理論及實踐經驗；我在產品的設計實踐中經常碰到各種各樣的問題；比如電子線路板不能通過系統EMS的測試標準，測試關鍵器件IC的功能引腳時出現高頻噪聲的問題，電路功能IC引腳檢測到干擾噪聲進行異常保護等等。
通過理論與實踐結合；用測試數據檢驗我們的理論和實踐的差異點！優良的設計跟長期的經驗總結是密不可分的！

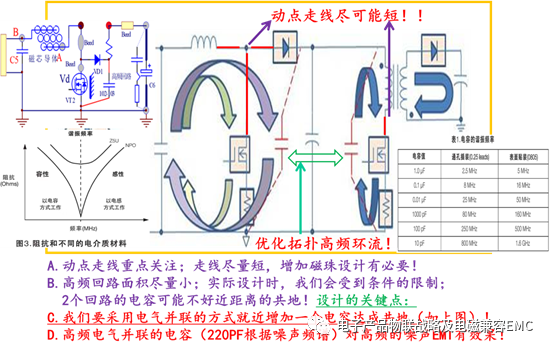

1．?開關電源通過以下的原理示意圖分享設計總體原則
?
圖示為我們常用的兩種開關電源的拓撲結構；
A．開關電源拓撲主電流回流路徑面積*小化；驅動脈沖電流回路*小化。
B．對于隔離開關電源拓撲結構，電流回路被變壓器隔離成兩個或多個回路（原邊和副邊），電流回路要分開*小回流面積布局布線設計。
C．如果電流回路有多個接地點，那么接地點要與中心接地點重合。
D．實際設計時，我們會受到條件的限制；如果2個回路的電容可能不好近距離的共地！
設計的關鍵點：
我們就要采用電氣并聯的方式就近增加一個高頻電容達成共地（如圖紅色虛線）！
2．對于非隔離的IC控制器與主功率回路系統的PCB設計思路

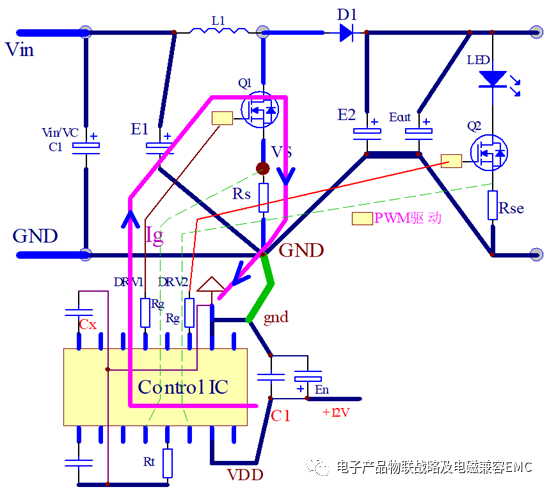

如下圖為－非隔離的電源給IC控制器供電，IC控制器控制LED的負載并進行調光及其它功能的控制應用。其控制器的供電及驅動回路的設計會影響系統的功能及可靠性。
?
通過圖示IC控制器－PCB布局布線的設計思路如下：
A1．IC周邊器件的地走線優先布局布線后連接到IC－gnd；
A2．IC－gnd再連接到濾波電容C1（高頻電容－低容值）的接地端，如果是非隔離系統；存在主電源系統進行動態工作時，此地不再進行12V非隔離電源地連接。
A3．IC－控制中心的gnd要單點接地！C1電容靠近IC－gnd引腳，引腳地與C1電容－gnd*短連接。
關鍵環路
B．主電源回路路徑的*小化設計原則
C．拓撲電流回路路徑*小化設計原則
D．脈沖驅動回路路徑*小化設計原則
注意條件受限時：電源的主回路與拓撲回路的電容可能不共地，我們可以采用電氣并聯的方式就近增加一個高頻電容達成共地！
3．具體BOOST的LED驅動架構的PCB布局布線進行具體分析
設計基本思路如上所述；用下圖進行設計分析
?

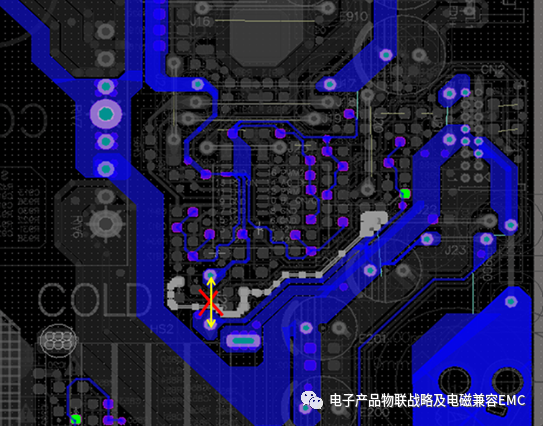

在圖示中：黃色跳線（JX）有與12V回路地進行*小化環路面積的理論設計。
PCB藍色高亮部分為系統GND走線，白色高亮部分為12V－IC供電電源正端走線。
通過實際的數據測試驗證黃色跳線（JX）連接線接地對系統的影響：
測試條件：12V－6A 115V／600mA （燈條）
測試項目：12V負載動態負載時間間隔500ms max load／minimum load6．6A／0．2A
示波器設置
CH1：12V（偏置10V） CH3：115V（偏置100V） CH4：ILED（偏置500mA）

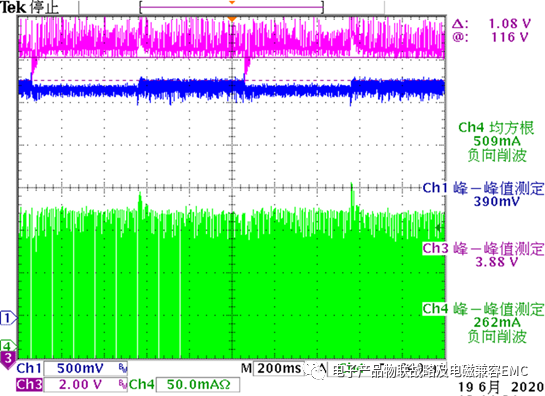

黃色跳線（JX）在回路中：
?

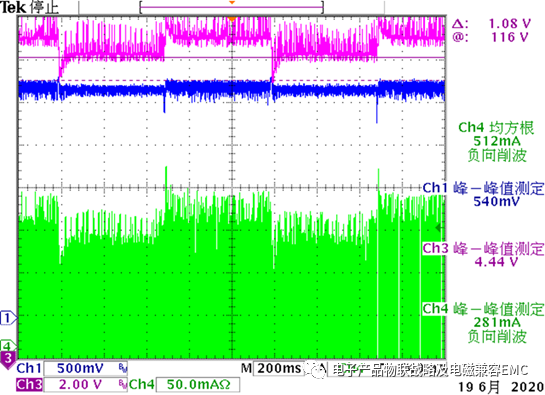

黃色跳線（JX）去除
?

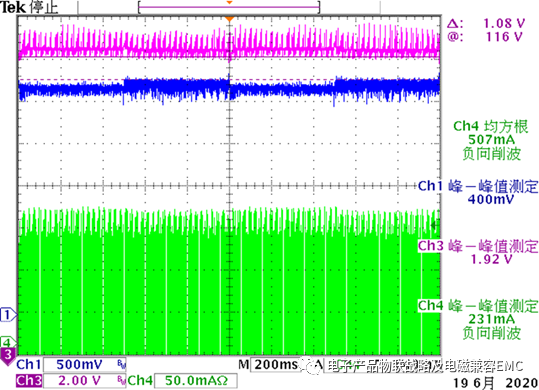

通過優化環路響應，增加動態響應速度。
?
黃色跳線（JX）的系統回路影響：
由于12V同時給控制IC提供VDD，在進行差分信號走線時12V與GND布線時即電源與地的回流面積*小；當12V拉負載時，12V電解電容正到地回流；當12V負載電流增加時地走線阻抗不等于0，這時在公共地阻抗上就會產生電壓差，導致地基準位的變化。
去掉黃色跳線（JX）后，控制回路變成單點接地。此時地電位基準的影響就不受多個回路電流的影響。在非隔離的系統中單點接地符合設計理論。
設計經驗總結：
可能存在多種原因，IC供電電源有多種應用功能連接。
A．對于隔離的控制器IC電路提供VDD，在進行差分信號走線時12V與GND布線時即電源與地的回流面積*小；
B．對于非隔離IC控制的GND要避免形成環路；IC同側引腳的相同功能引腳的GND走線要連接在一起到IC－GND；IC－控制中心的gnd要求單點接地。。
