首頁 > 資源中心 > FAQ 1、 文檔目標
解決PCB文件在當前層只有TOP和BOTTOM顯示
2、 問題場景

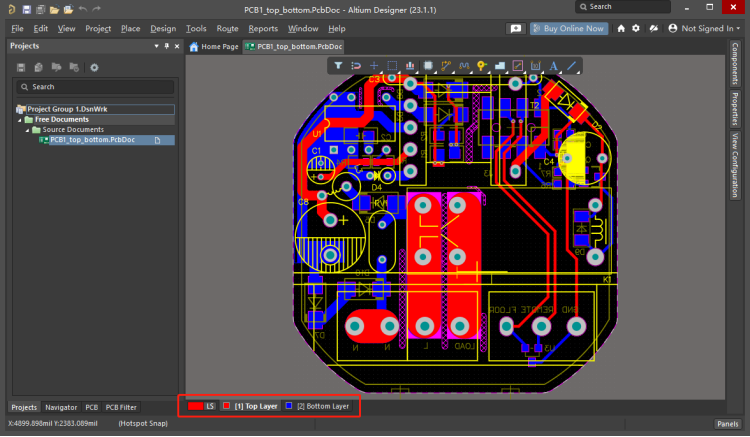

在打開一些文件時，會遇到當前層只有TOP和BOTTOM顯示，需要對Overlay進行修改時就很不方便。
圖 1
3、軟硬件環境
1、軟件版本：Altium Designer 23.1.1
2、電腦環境：Windows 10
3、外設硬件：無
4、解決方法

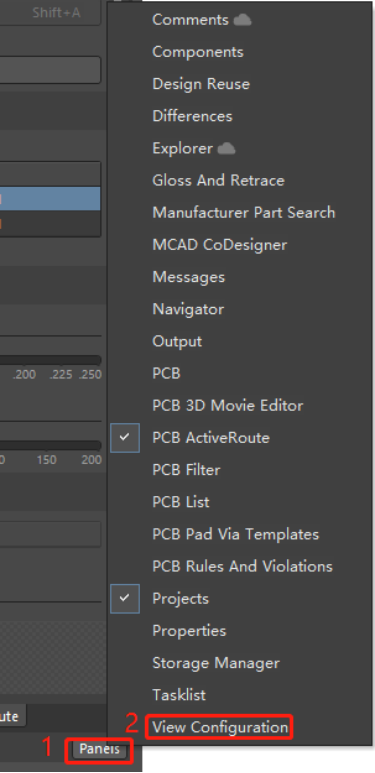

1. 點擊右下角“Panels”，之后在彈出的菜單中勾選“View Configuration”。
圖 2

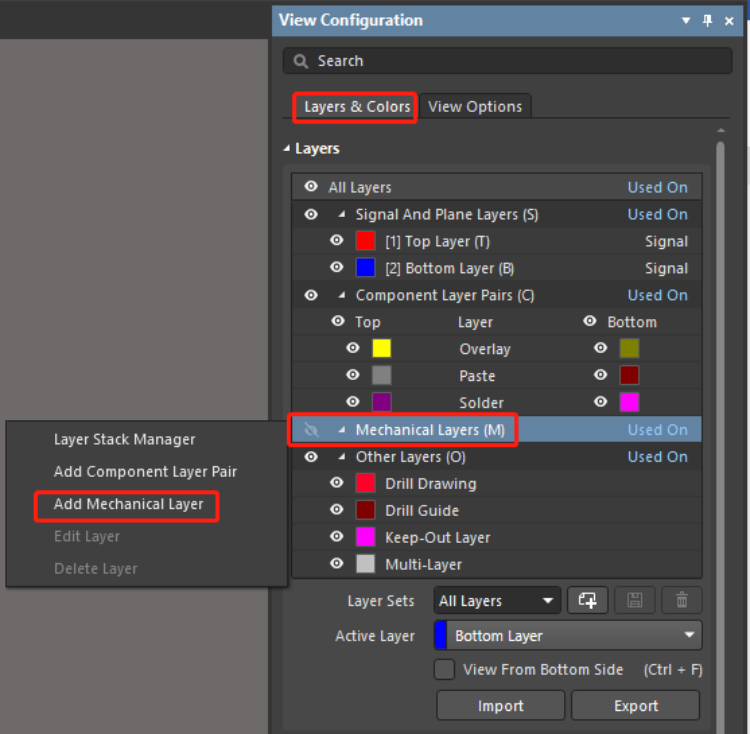

2 在View Configuration界面中選擇“Layers & Colors”標簽，右鍵點擊“Mechanical Layers”,在彈出的菜單中選擇“Add Mechanical Layer”
圖 3

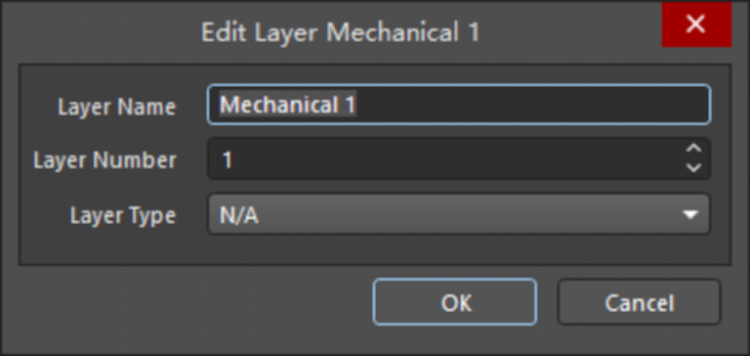

3 在Edit Layer Mechanical 1界面中設置機械層的名稱和序號，本例中不做修改采用默認的名稱
和序號，點擊“OK”。
圖4

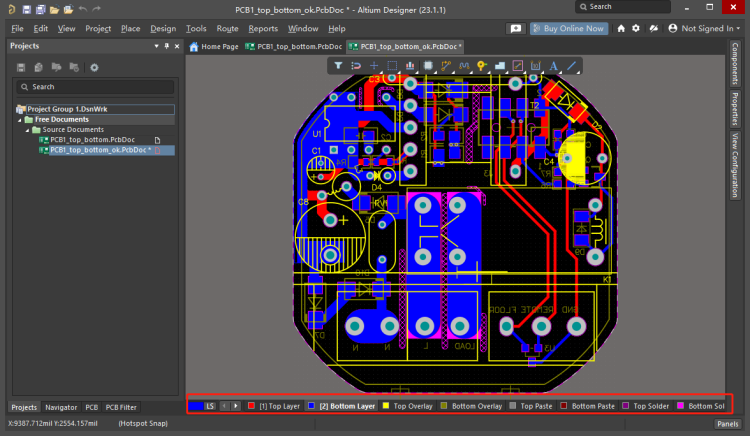

4 此時即可看到相關的層都可以顯示了。
圖 5
