首頁 > 資源中心 > FAQ 1、 文檔目標
解決Drafsman 中不能顯示絲印中的Text字符
2、 問題場景

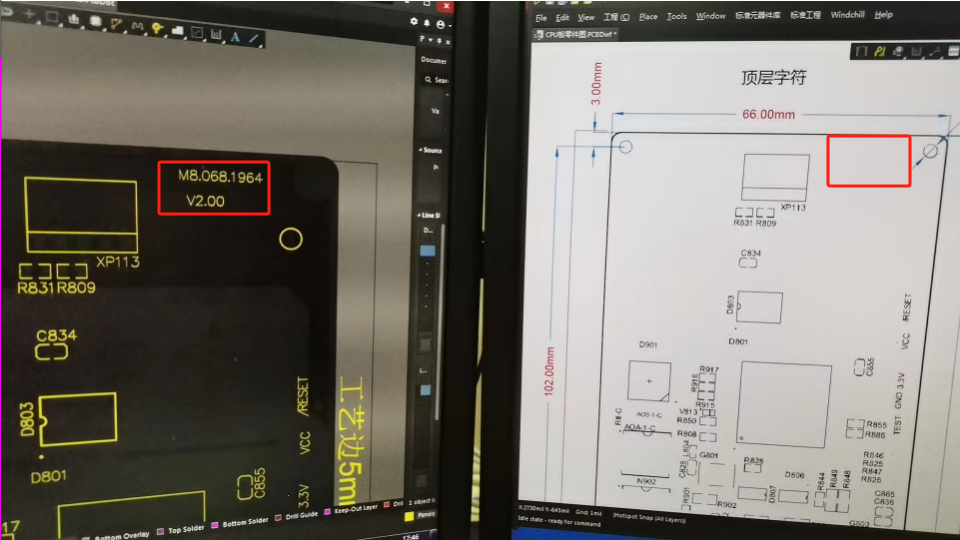

在使用 Drafsman 創建頂層焊裝圖時發現可以顯示元件的位號，但不能顯示出板子編號，版本號等 Text 等字符信息。
圖 1
3、軟硬件環境
1、軟件版本：Altium Designer 23.8.1
2、電腦環境：Windows 10
3、外設硬件：無
4、解決方法

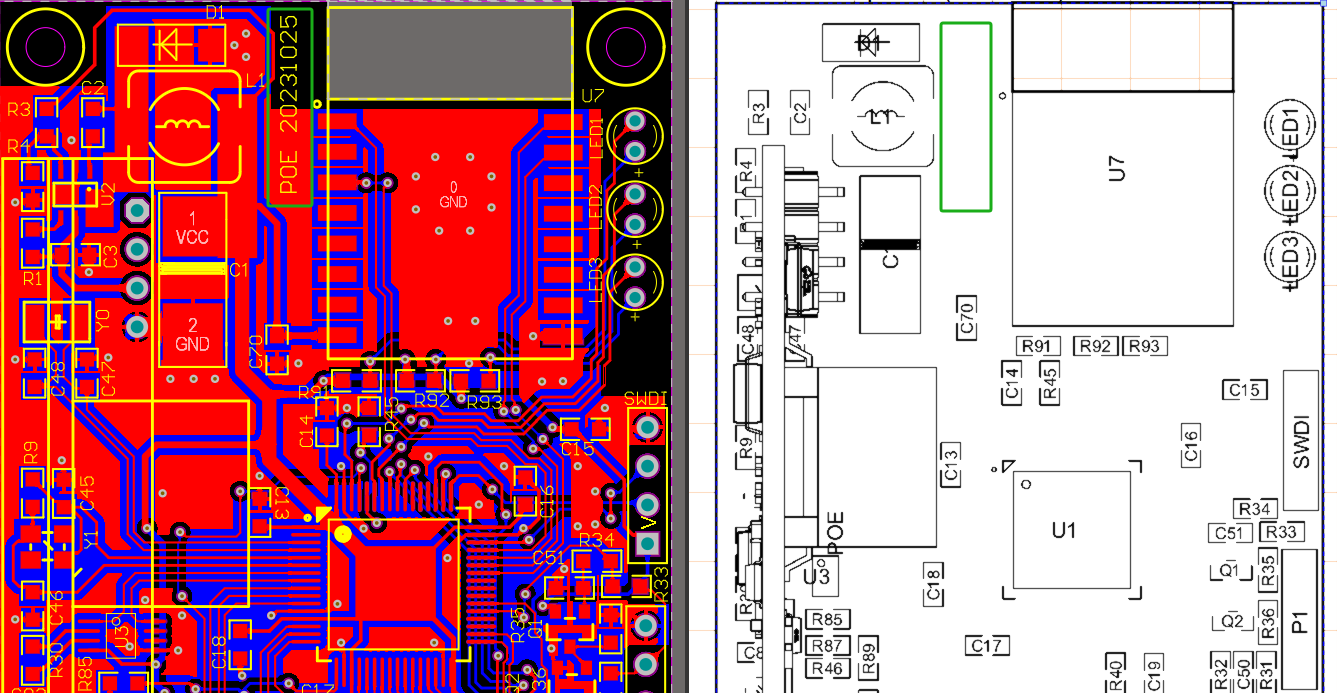

1. 在創建的Drafsman 文檔中放置 PCB 的頂層焊裝圖，Place-->Board Assembly view。可以在圖 2 看到沒有 text 的顯示。
圖 2

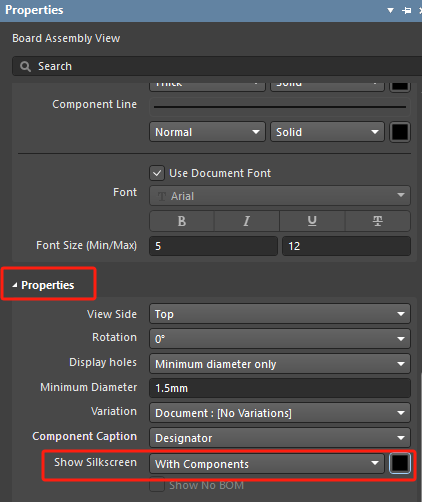

2、Drafsman 文檔中選中圖形在 Propertise 的 Show Silkscreen 選擇"With component"選項，并在后面的顏色框中設置顏色為黑色。
圖 3

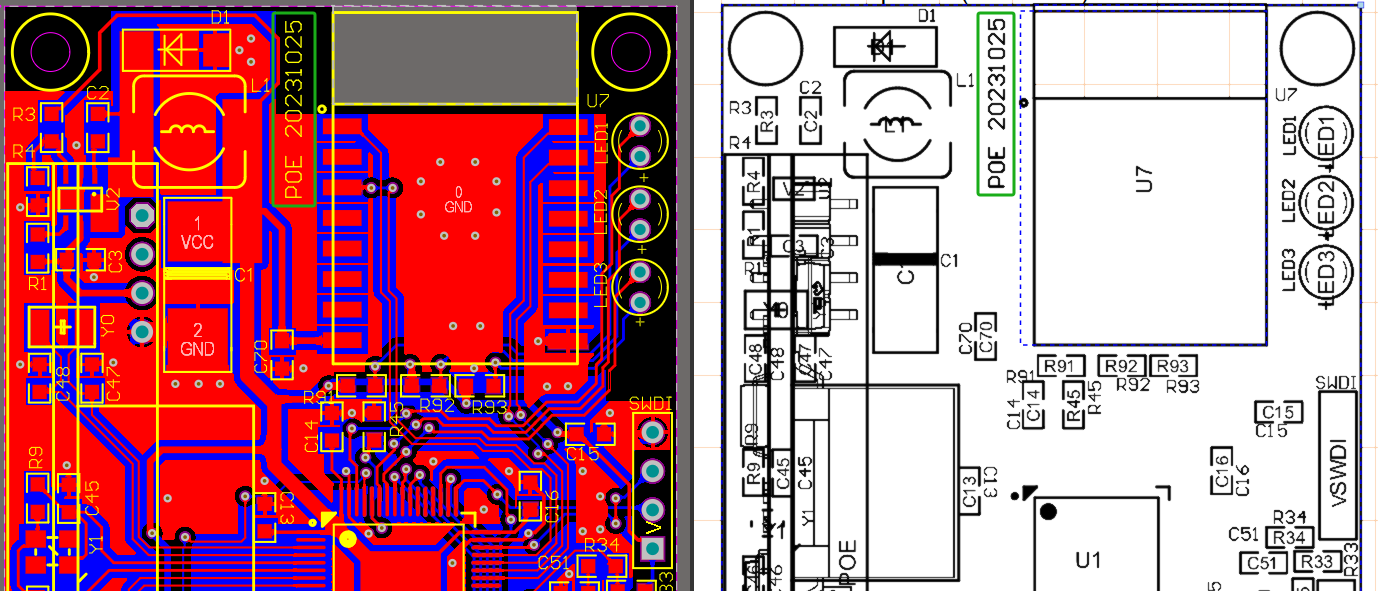

3、這時在圖 4 中就可以看到和 PCB 一致的絲印顯示，即可以顯示線路板編號等 Text 信息。
圖 4
