首頁 > 資源中心 > FAQ 1、 文檔目標
記錄在GHS內使用瑞薩的E1/E2仿真調試器，GHS內軟件如何進行配置。
2、 問題場景

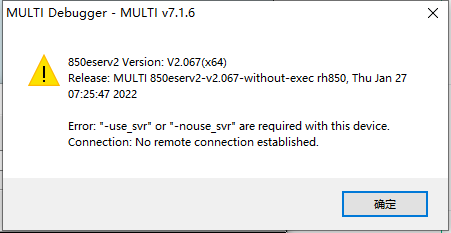

客戶公司有多個E1/E2經常將相關配置選項混淆，E1與E2本身配置文件不同并且芯片不同相關的配置文件也不同,前提是客戶仿真器可以在設備管理器中成功識別。
圖2
3、軟硬件環境
1）、軟件版本：Mutil 7.16
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法

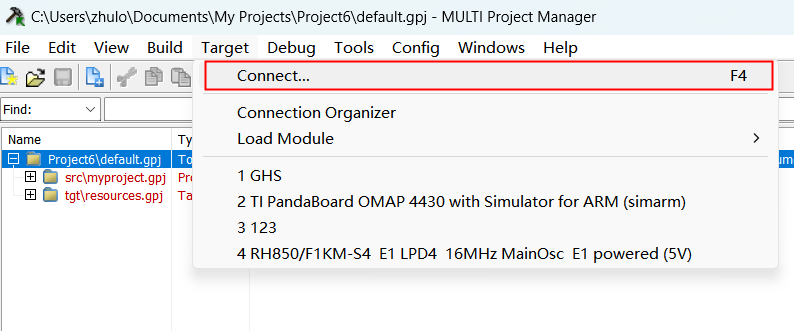

1）、進入項目管理界面，選擇<Target >--<Connect...>，進入連接選項界面。
圖4-1
2）、點擊標記處快捷鍵，新建連接方案,設置連接方案的名稱，Type類型選擇為<Renesas V850/850E ICE (850eserv2)>
圖4-2

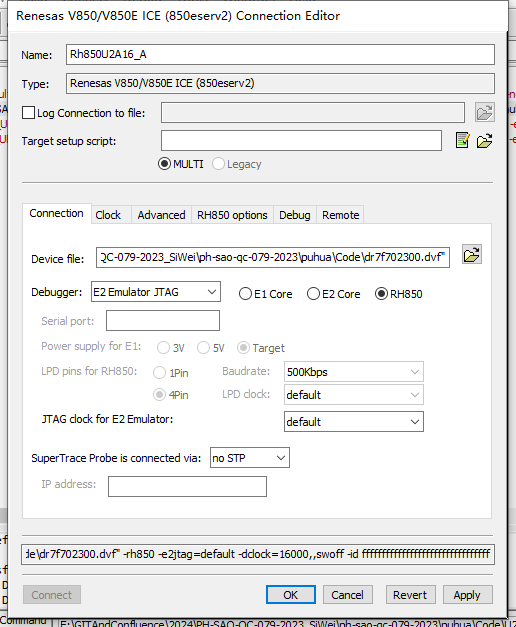

3）、進入”Connection“界面，在”Device file“處選擇對應芯片的.dvf文件，”Debugger“處首先選擇E1還是E2仿真器，JTAG接口，選擇<RH850>內核。其余默認即可。
圖4-3

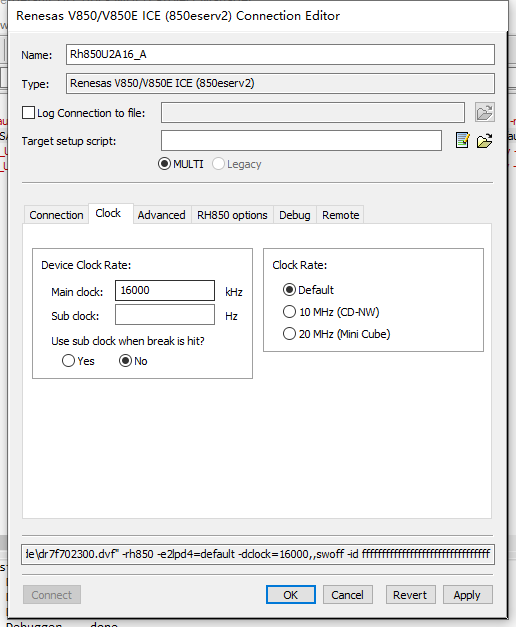

4）、進入”Clock“界面，在”Main clock“處填寫時鐘”16000“kHz，其余默認即可。
圖4-4

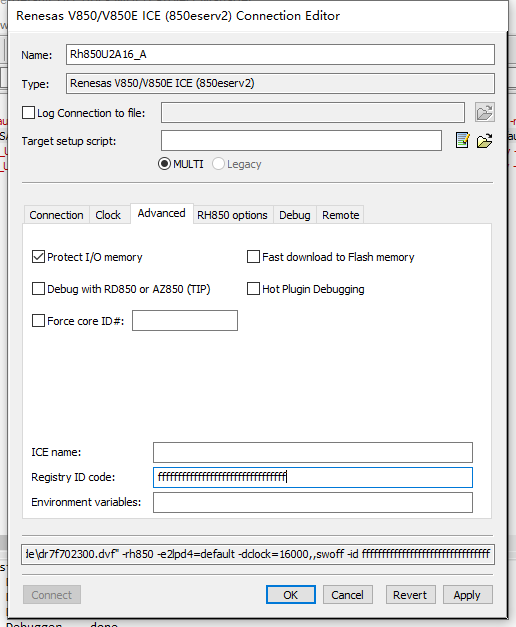

5）、進入”Advanced“界面，選擇<Protect I/O memory>保護內存，在”Registry ID code “處填寫(E2仿真器填寫64個f，E1仿真器填寫32個f)，其余默認即可。
圖4-5

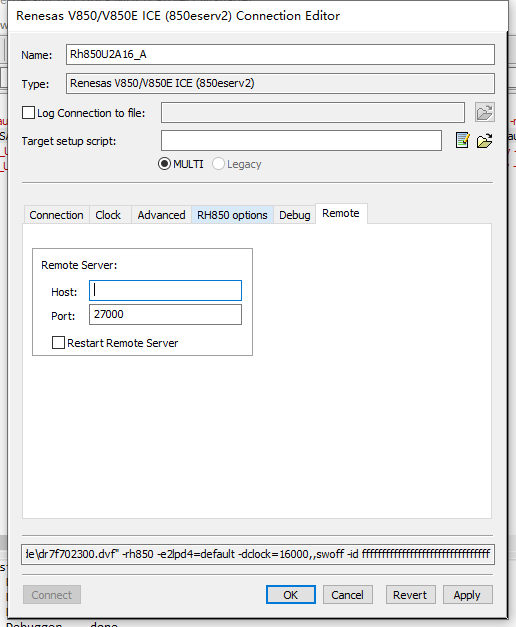

6）、進入”Remote“界面，”Port“處填寫端口<27000>，其余默認即可。
圖4-6
注：設置確認后再排查版本、補丁包等問題。
參考：0401FAQ20231212-GHS添加補丁包-E1/E2調試（補充）0401FAQ20231109-GHS添加補丁包
