解決原理圖符號關聯封裝變動后無法更新到PCB的問題
2、 問題場景

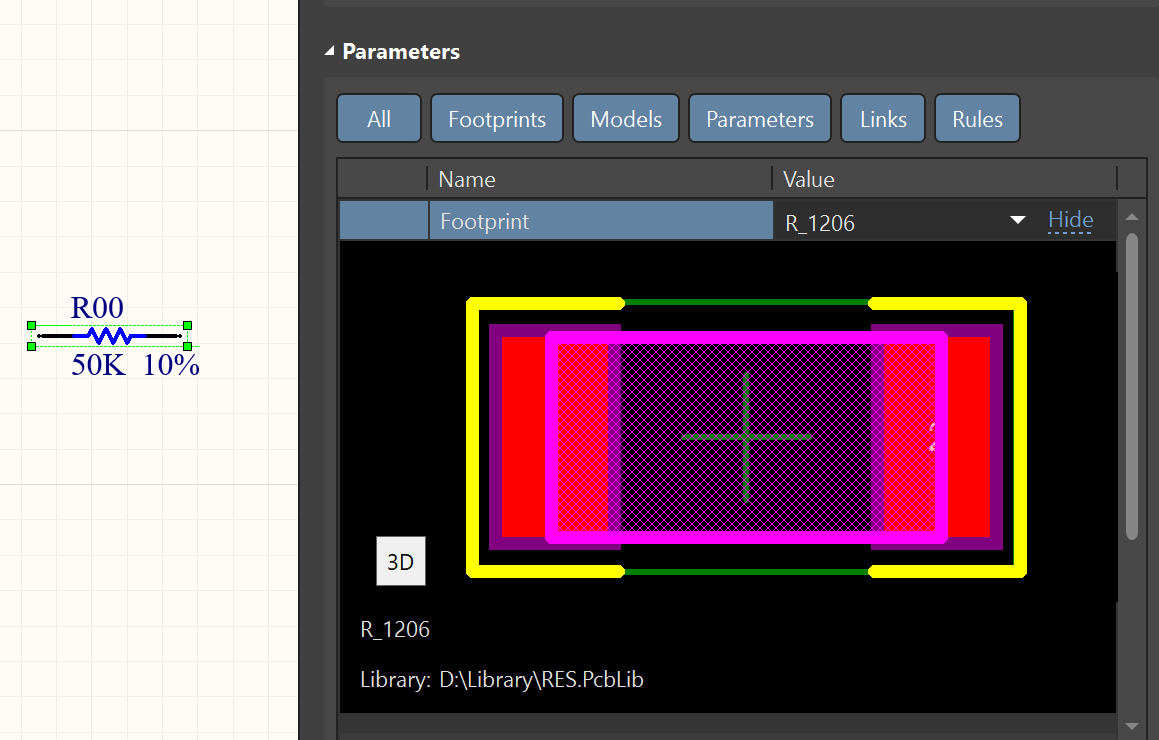

設計中對某一個元器件的封裝進行更換（原理圖符號關聯的封裝由封裝A更改為封裝B）之后執行update PCB，原封裝無法被新封裝替換。見圖1，R00的封裝由0805更改為1206，原理圖中查看該元件，封裝已被替換，但是update PCB后，R00的封裝依然是0805，見圖2。
圖1

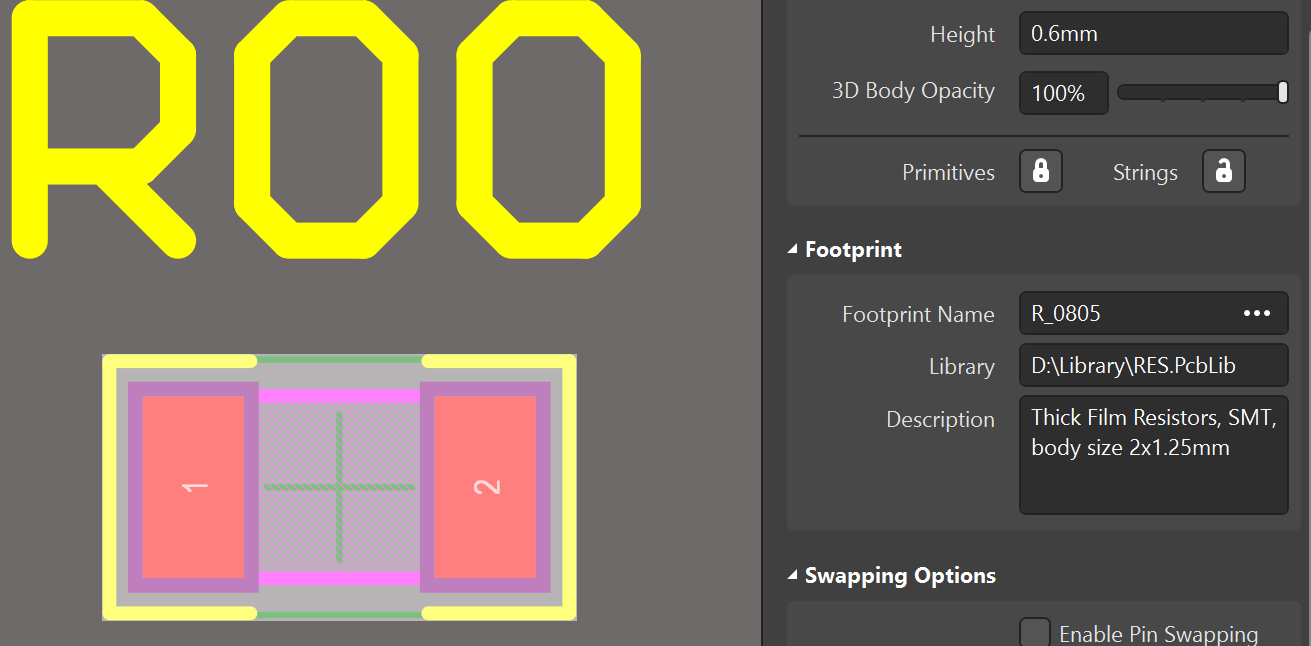

圖2
3、軟硬件環境
1）軟件版本：AD23.6.0
2）電腦環境：Windows 10
3）外設硬件：無
4、解決方法

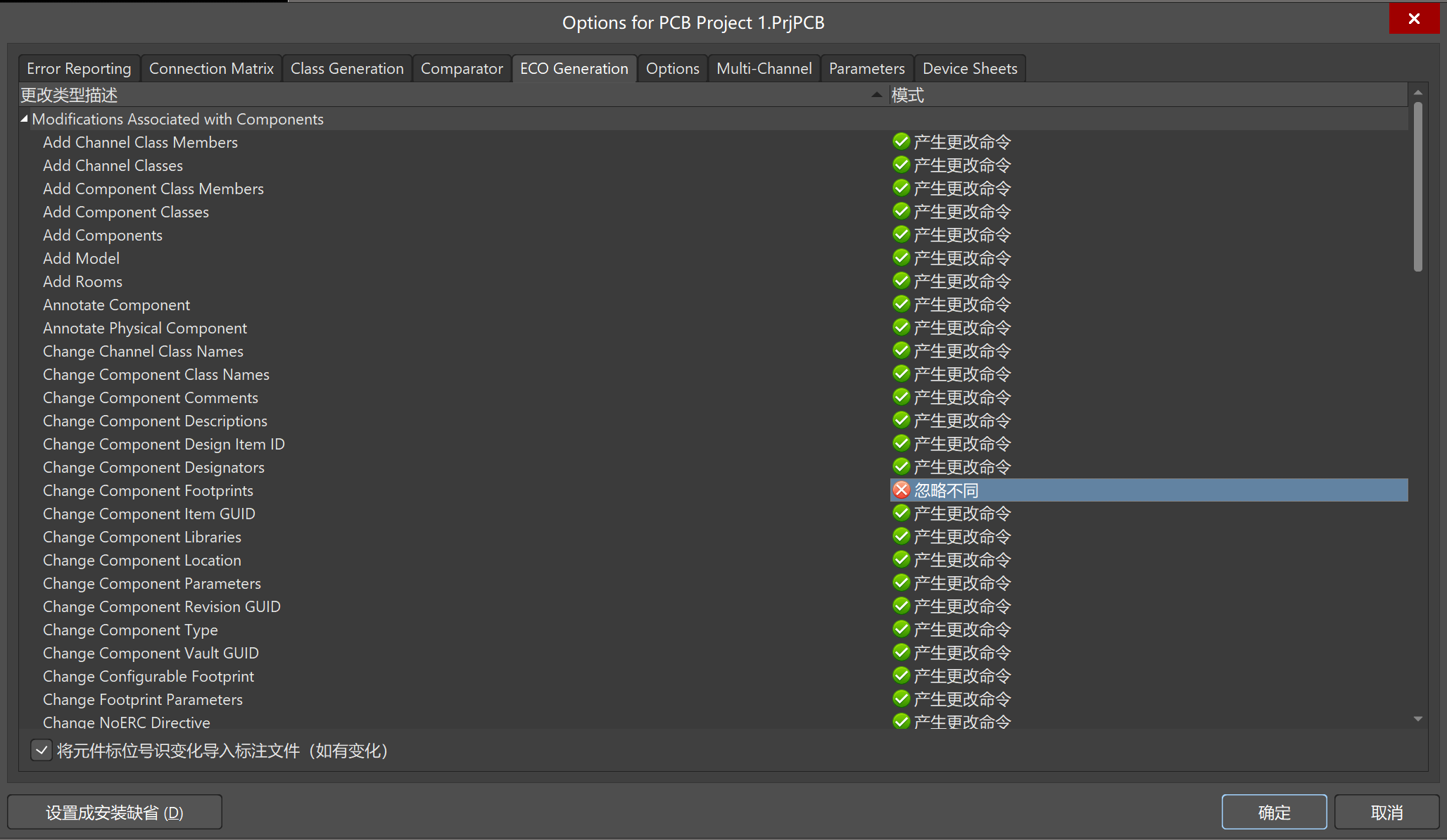

1）打開Project Options，進入ECO Generation，找到Change Component Footprint，看一下模式一欄是否設置為“忽略不同”，此模式下，封裝的變更會被忽略。將模式設置為“產生更改命令”。
圖3

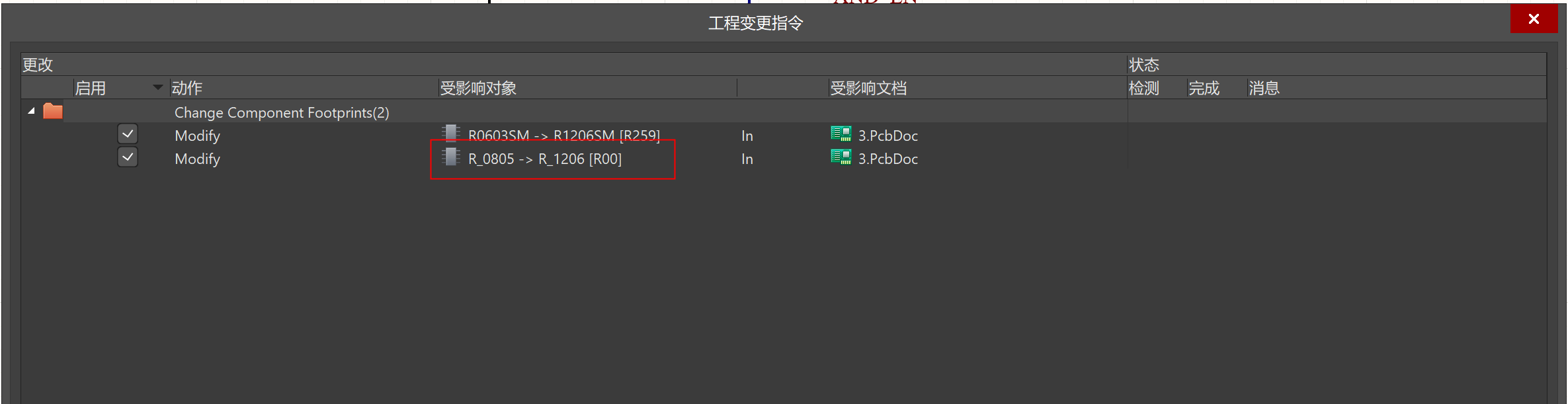

2）執行update PCB，就會出現封裝變更的信息
圖 4

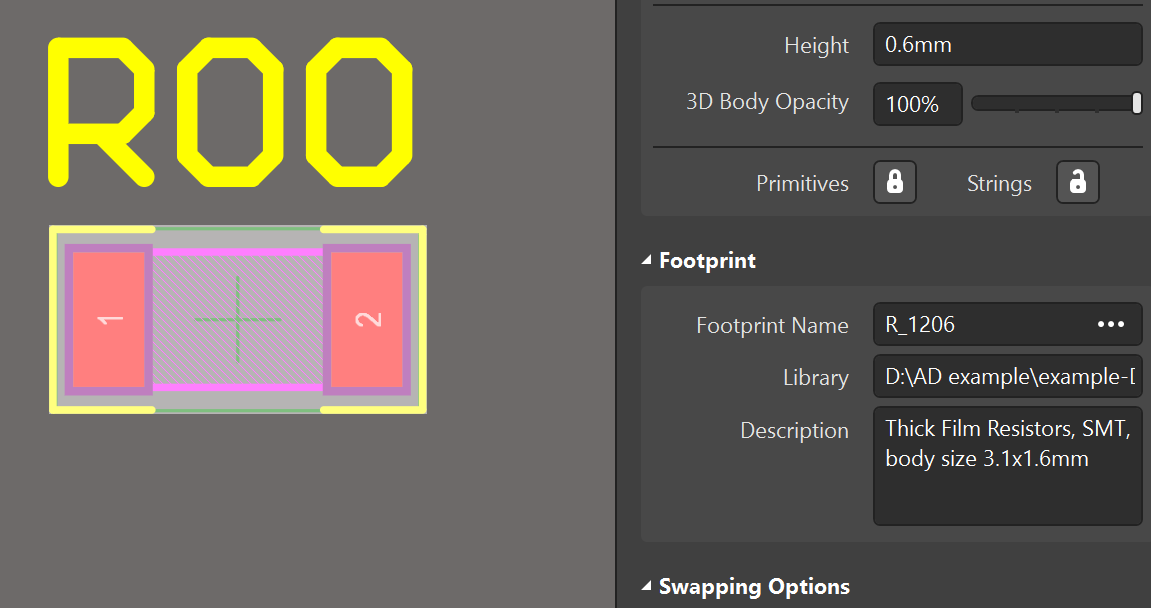

3）執行更新，封裝變更完成。
圖5
