首頁 > 資源中心 > FAQ 一、文檔背景
ALINX 開發板是基于 Arm 架構的嵌入式系統的一種實現。通過在 ArmDS 中創建 ALINX 開發板的調試平臺，可以提供一個仿真環境，用于驗證和調試軟件在該硬件平臺上的運行情況。這有助于開發人員在實際硬件可用之前進行早期的軟件開發和調試工作，從而加快產品上市時間。
二、 解決的問題或者進行問題分析
創建 ALINX 開發板（XC7Z020）的調試平臺意味著在 Arm Development Studio (ArmDS) 中建立一個模擬 ALINX 開發板的環境，以便開發人員可以在該平臺上進行軟件開發、調試和驗證。下面是解決這個問題的一般思路：
1、首先，需要仔細研究 ALINX 開發板的硬件規格，包括處理器型號、內存大小、外設接口等。
2、如果沒有ArmDS的PCE功能，則需要根據 ALINX 開發板的硬件特性，選擇一個合適的處理器模型和開發板仿真模型，以便在仿真環境中模擬 ALINX 開發板的行為。現在ArmDS有PCE功能，直接應用DStream-ST和ArmDS的PCE功能，可以直接創建ALINX 開發板的調試平臺。
三、 如何在ArmDS中創建ALINX開發板的調試平臺

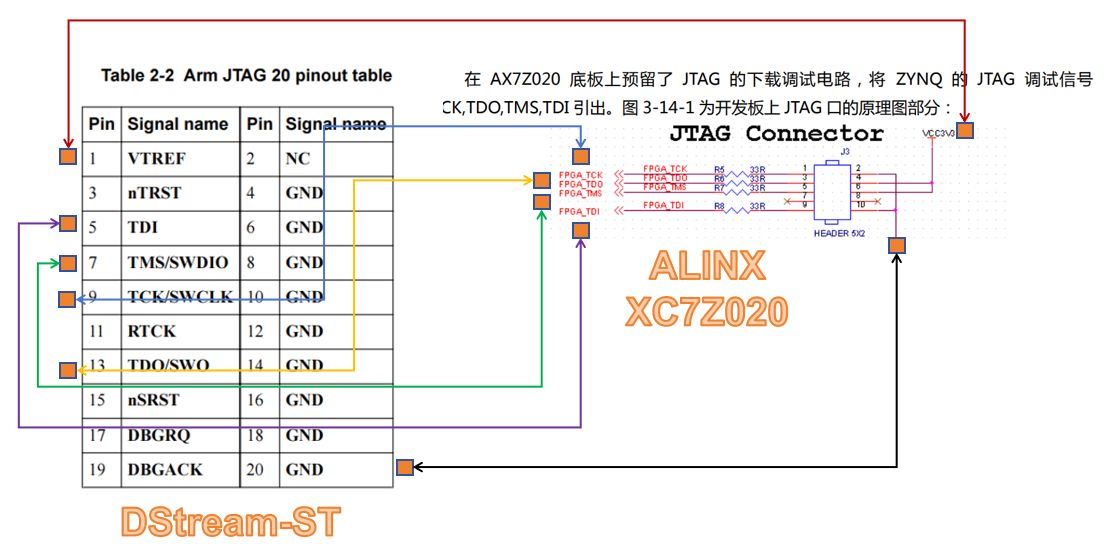

1.根據DStream-ST與ALINX 開發板的JTAG調試接口的定義，確認JTAG調試接口的引腳連接，如圖3-1所示：
圖3-1

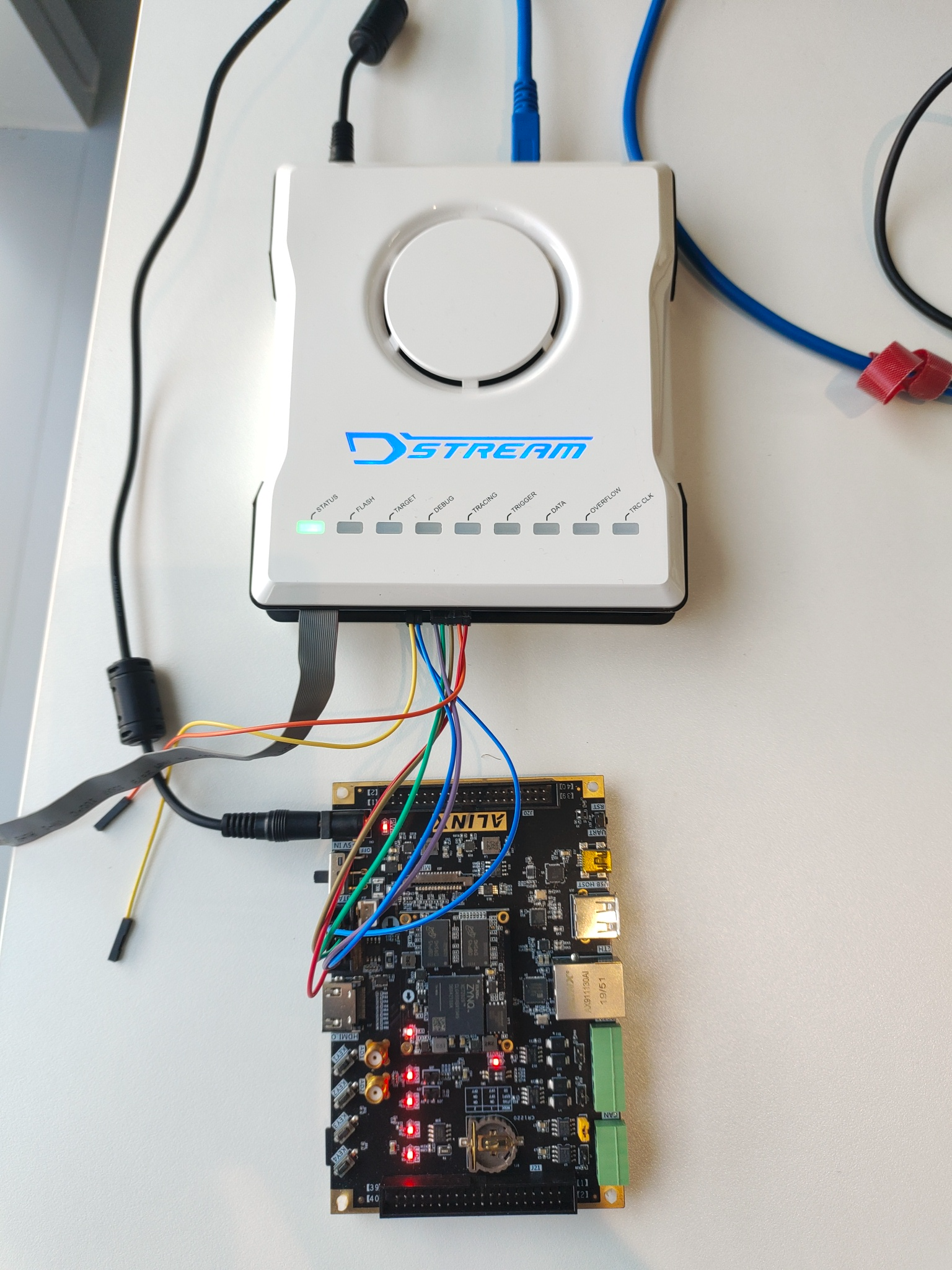

1.以上述DStream-ST與ALINX 開發板（XC7Z020）的JTAG調試接口的定義來說，ALINX 開發板的JTAG調試接口的引腳是非標準的20PIN JTAG，需要通過跳線來實現連接，如圖3-2所示：
圖3-2

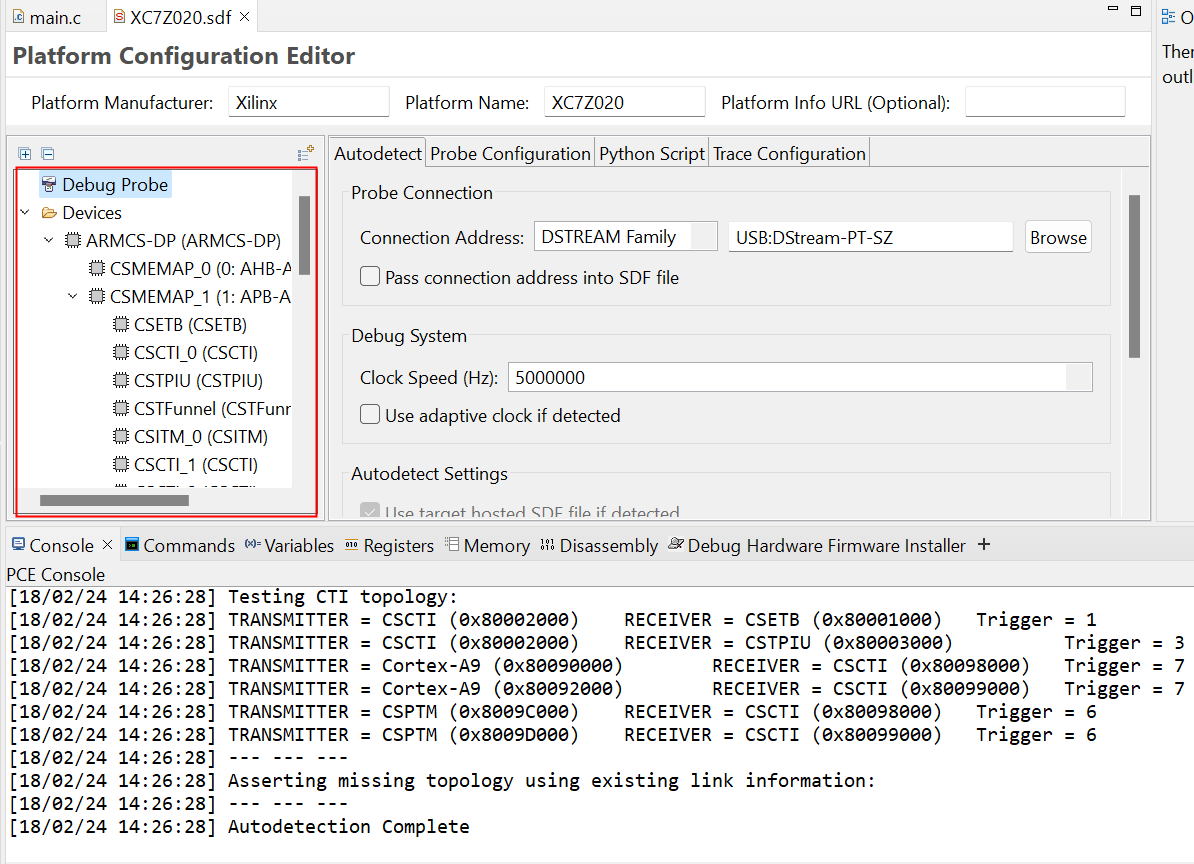

1.在ArmDS中創建ALINX 開發板（XC7Z020）的調試平臺，給硬件上電，通過自動掃描，掃描完成后，ALINX 開發板的硬件信息如圖4-3所示：
圖3-3
四、驗證ArmDS中創建ALINX開發板的調試平臺是否創建成功

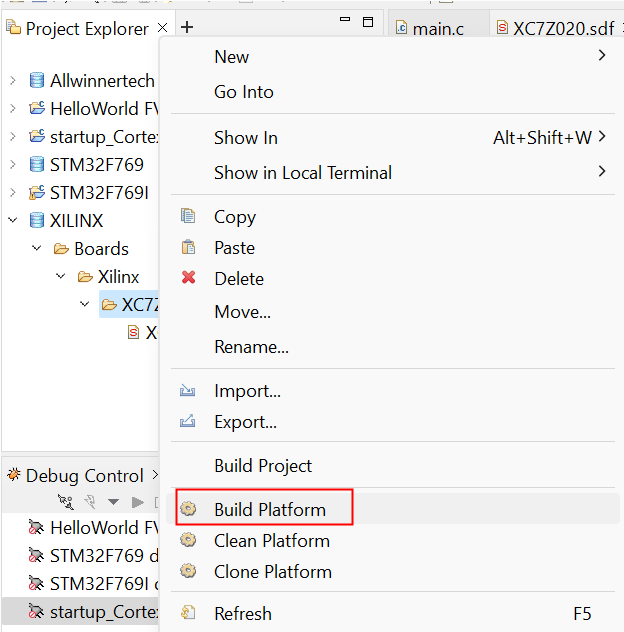

1.選中“XC7Z020”，選擇“Build Platform”編譯平臺，如圖4-1所示：
圖4-1

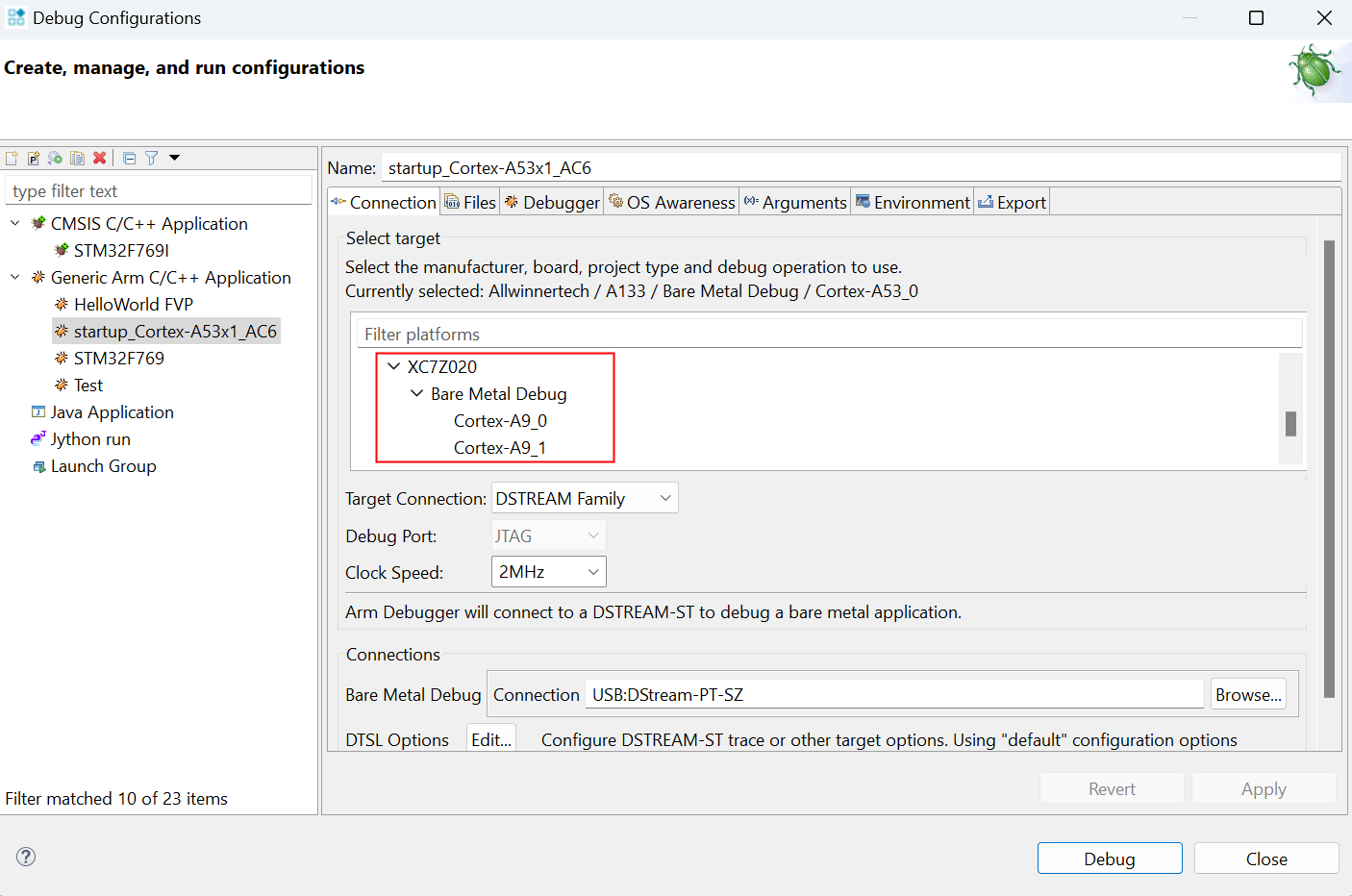

2.打開調試配置窗體，在調試平臺中則可以看到“XC7Z020”調試調型，如圖4-2所示：
圖4-2
五、討論分析
1.問題：在 ArmDS 中如何連接 ALINX 開發板的外設和端口，以便在仿真環境中進行通信？
答案：使用 PCE 功能，配置仿真環境中的外設設備，如串口、以太網、SPI、I2C 等，以便與目標系統進行通信和交互。
2.問題：在創建 ALINX 開發板的調試平臺后，如何將軟件導入到 ArmDS 中進行調試？
答案：通過 ArmDS 提供的編輯器功能，導入已有的軟件項目或編寫新的軟件代碼，并確保軟件與 ALINX 開發板的硬件兼容。
六、結論
隨著ARM處理器越來越多，各種各樣的ARM架構的開發板也越來越多，而ARMDS不可能把所有的ARM的調試模型都包含到。只要ARM開發板上把JTAG或SWD的調試接口引出，應用DStream-ST和ArmDS的PCE功能，就可以直接各種各樣的ARM開發板的調試平臺。
