AD中三種測量距離方式的區別
2、 問題場景

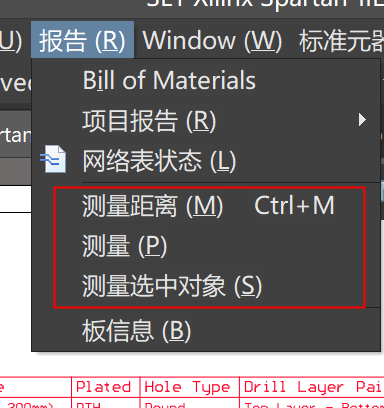

PCB設計中報告菜單下有三個測量距離的指令，分別是“測量距離”、“測量”和“測量選中對象”。三個指令如何使用以及它們之間的區別。
圖 1
3、軟硬件環境
1）、軟件版本：Altium Designer 23.8.1
2）、電腦環境：Windows 10
3）、外設硬件：無
4、解決方法
1）、測量距離

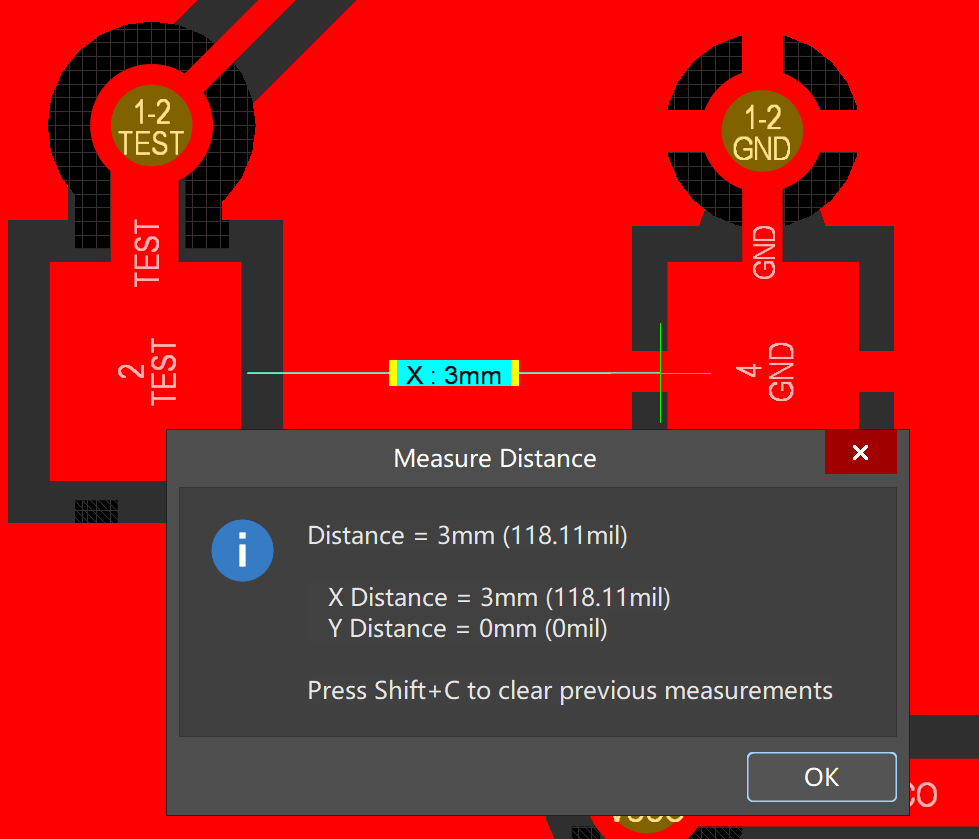

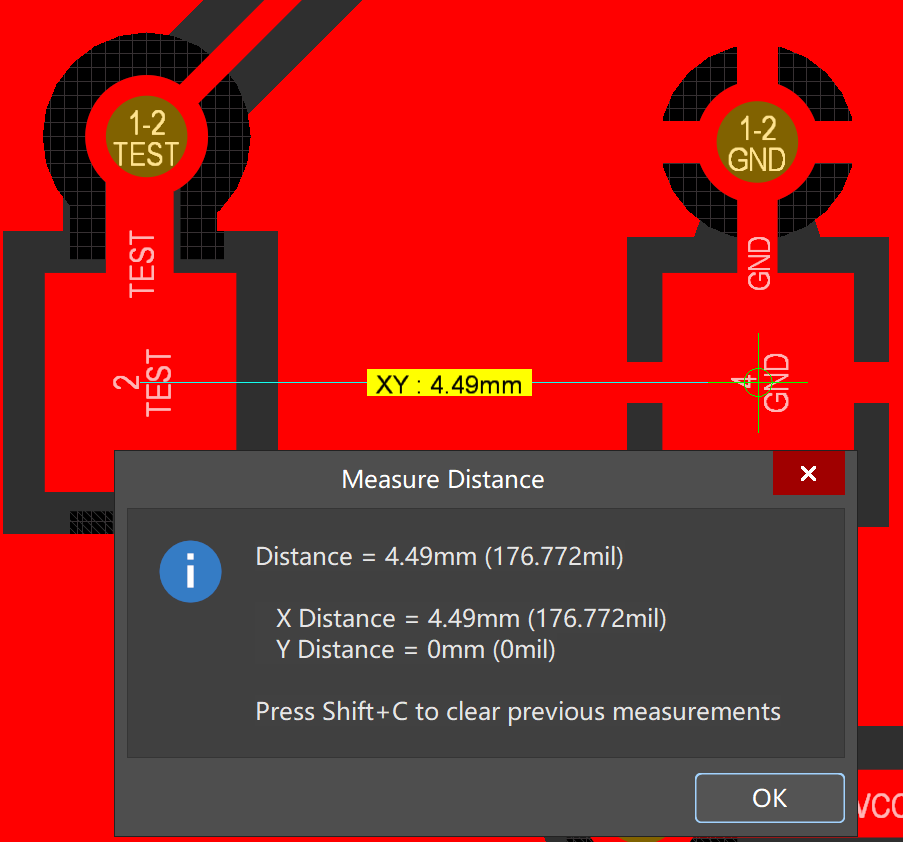

測量點到點的距離，鼠標點在哪里就測量哪里。圖2為捕捉中心點，測量中心點到中心點的距離；圖3為測量鼠標點擊處的距離。
圖2
圖3
2）、測量

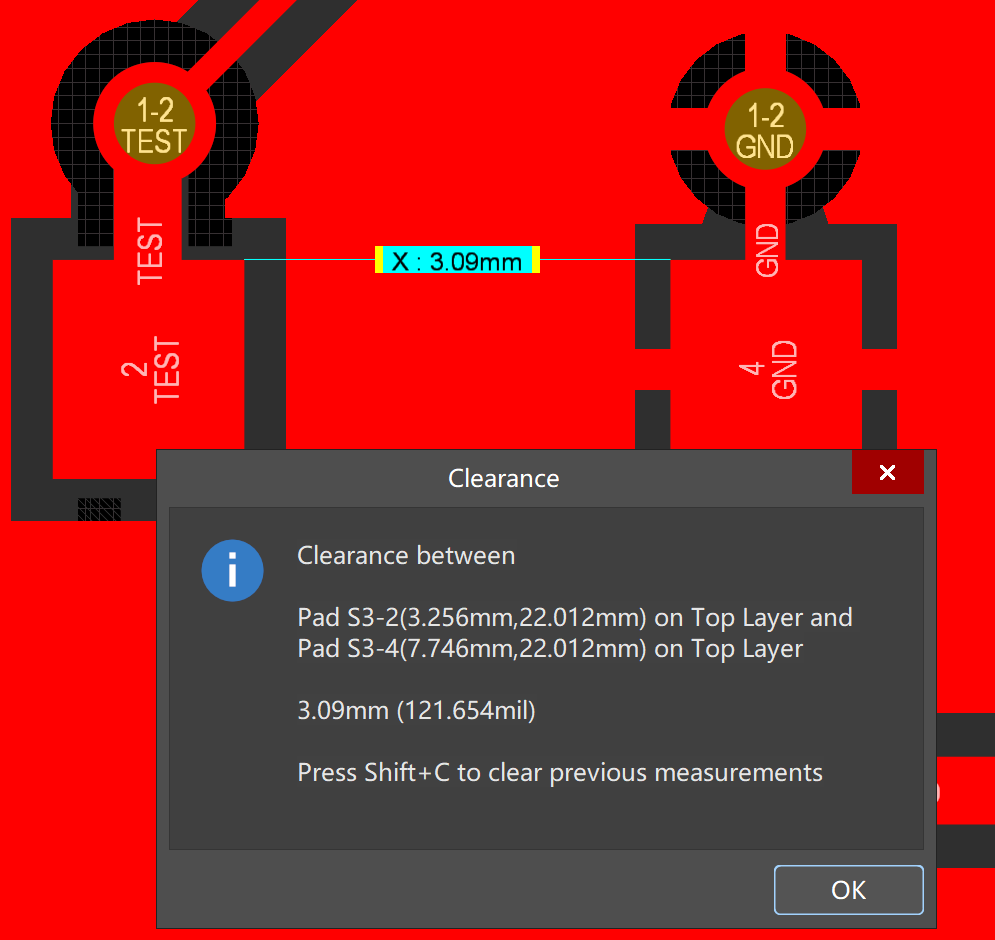

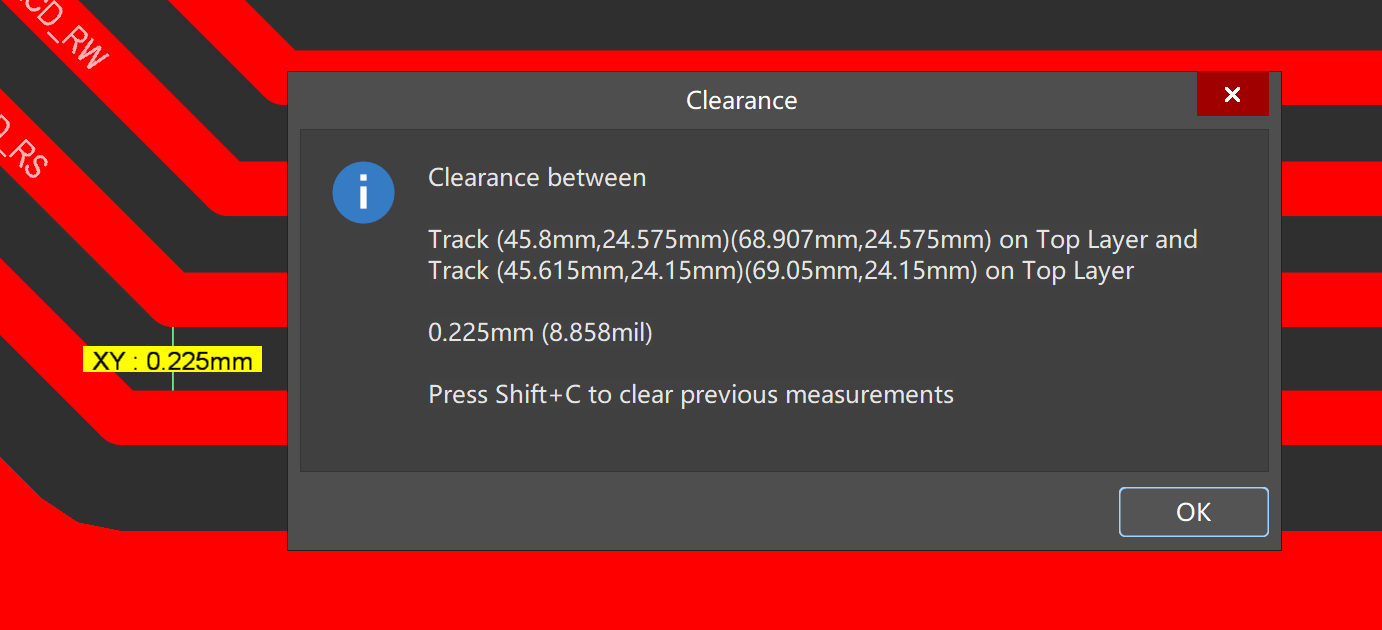

測量選中對象邊緣到邊緣的距離，圖4為測量焊盤到焊盤的邊緣距離，圖5為測量線到線的邊緣距離。
圖 4
圖5
3）、測量選中對象

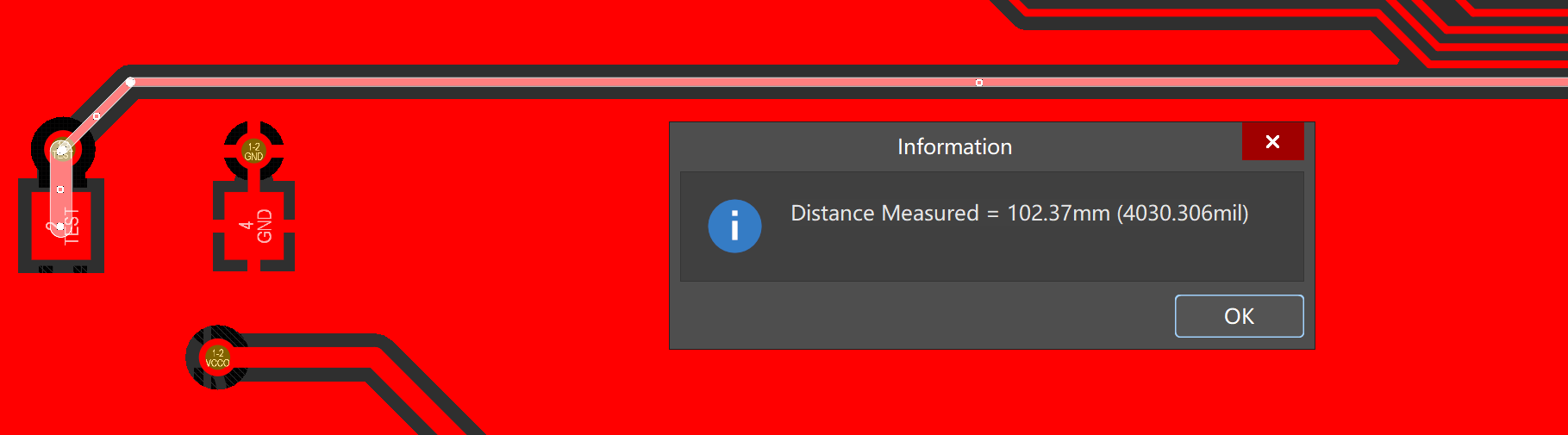

主要用于測量選中線的長度。先選中線，然后執行指令。
圖6

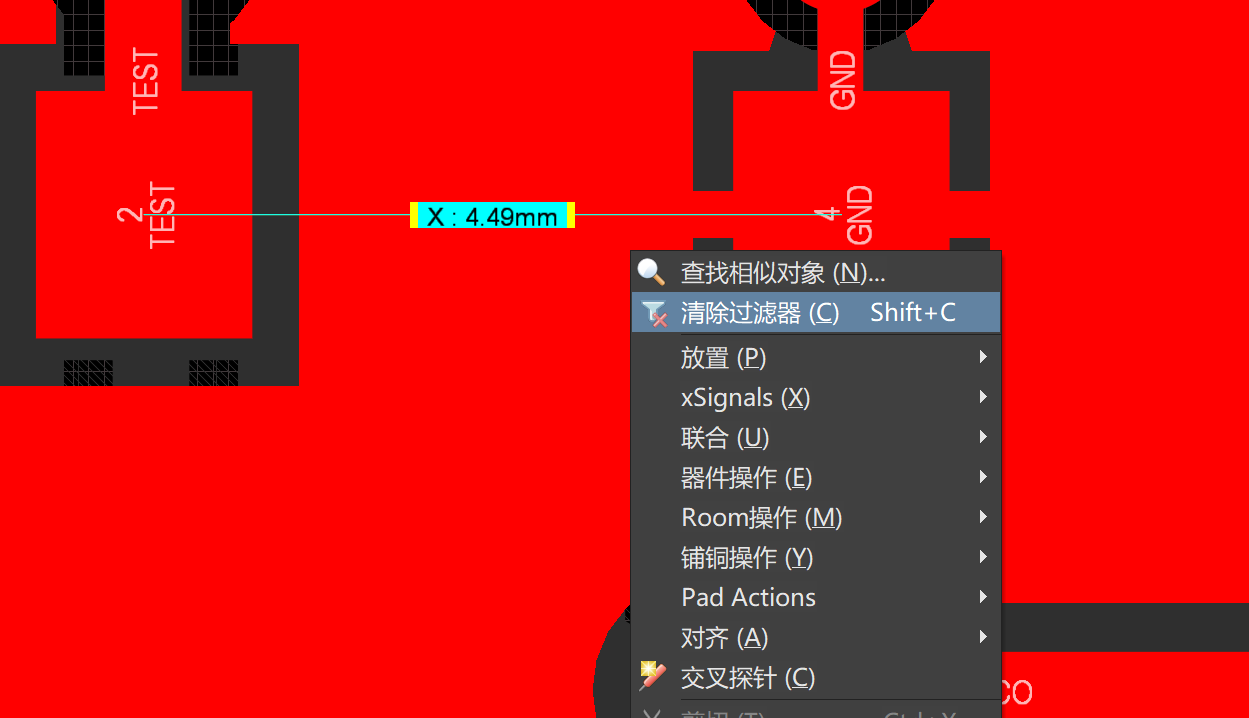

4）、要清除由于測量產生的標記，只需要按鼠標右鍵（快捷鍵Shift+C），執行“清除過濾器”即可。
圖7
