首頁 > 資源中心 > FAQ 1、 文檔目標
介紹原理圖中正確使用查找文本功能的方法
2、 問題場景

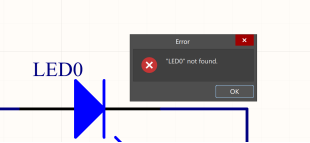

設計原理圖時經常需要使用查找文本功能進行對象查找，剛接觸AD的工程都會遇到無法找到想查找的對象的疑惑，明明原理圖上有，但為什么查找無結果，如圖1。
圖 1
3、軟硬件環境
1、軟件版本：AD23.4.1
2、電腦環境：Windows 10
3、外設硬件：無
4、解決方法

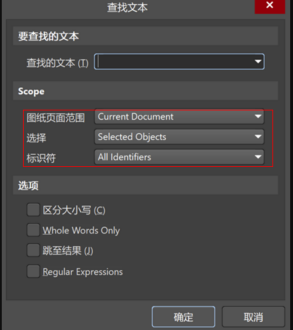

1. 當在原理圖中使用Ctrl+F彈出查找窗口后，默認設置如下圖所示，這時在“查找的文本”框中輸入查找內容，就會彈出報錯框，顯示沒有找到。這是因為在“Scope”的選項不正確。例如，選中了“Selected Objects”，在當前選中的對象中查找，也就是先要選定一些對象，然后再使用查找，就可以在當前選定的對象中找到需要查找的內容。如果沒有選中任何對象，那么就會顯示沒有找到。
圖 2

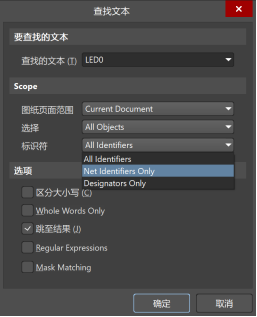

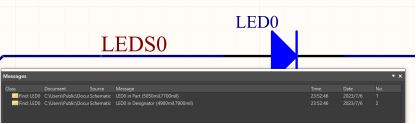

2. 對查找的設置做一下改變，如圖3所示，在“選擇”下拉框中選定”All Objects”，這樣就不用選定任何對象即可在當前原理圖中進行查找。在“標識符”下拉框中可以選擇查找所有標識符、網絡標識符、僅位號，再將“跳至結果”勾上，會自動跳轉到查找到的對象。這樣再去進行查找，就可以找到所需對象。
圖3
圖4
3. 另外在“圖紙頁面范圍”下拉框，可以選擇查找圖紙的范圍，如圖5；在“標識符”中可以選擇標識符類型，如圖6。
圖5
圖6
【更多軟件使用問題請站內搜索或關注B站：28quan官網電子查看視頻教學】
