首頁 > 資源中心 > FAQ 1、 文檔目標
解決MDK如何生成指定大小的bin文件，并指定空區域的填充數據
2、 問題場景
客戶有這樣的需求，客戶本身的工程編譯生成bin文件后，bin文件大小為200k。整體芯片的內存有512k。客戶想要最終生成的bin文件可以達到512k的一個情況，并且，對于空白內存區域可以指定數據進行填充用于區分。
3、軟硬件環境
1）、軟件版本：Keil MDK 5.38a
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法

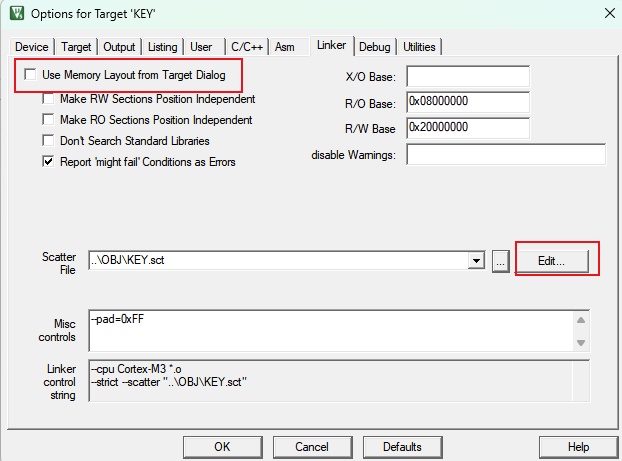

1）、首先，想要達成目的，需要對于散步(.sct)文件進行自定義修改。想要修改散步(.sct)文件需要在options->Linker中取消勾選Use Memory Layout from Target Dialog選項，然后，scatter file的Edit選項會使用，點擊就可以編輯散步(.sct)文件了。（如圖4-1）
圖4-1

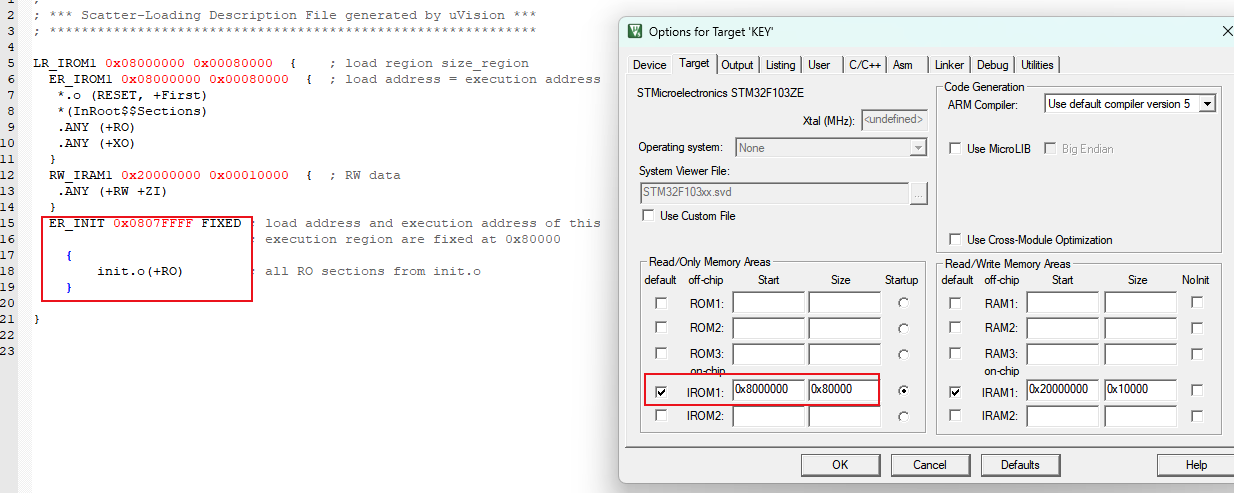

2）、在散步（.sct）文件中使用Fixed關鍵字在接近內存區域的地址位置創建一個根區域。創建之后，對于地址之前的全部空的內存區域都會用“0x00”進行填充。（如圖4-1）
LR_IROM1 0x08000000 0x00080000 { ; load region size_region
ER_IROM1 0x08000000 0x00080000 { ; load address = execution address
*.o (RESET, +First)
*(InRoot$$Sections)
.ANY (+RO)
.ANY (+XO)
}
RW_IRAM1 0x20000000 0x00010000 { ; RW data
.ANY (+RW +ZI)
}
//因為芯片的其實地址是0x08000000，大小是0x00080000，所以在散步文件中在0x08080000創建一個根區域。
ER_INIT 0x0807FFFF FIXED ; load address and execution address of this
; execution region are fixed at 0x80000
{
init.o(+RO) ; all RO sections from init.o
}
}
圖4-2

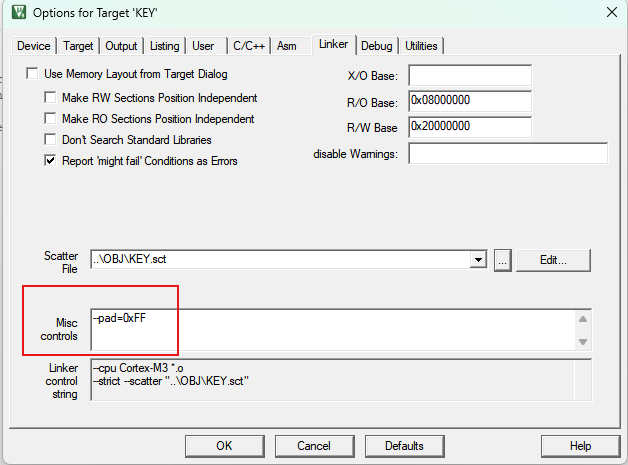

3）、如果想要對于空白區域的指定填充的數據的話，可以在option->Linker的Misc controls中輸入參數“-pad=num”來指定（如圖4-3）。建議指定0xff（注意：在某些情況下，未初始化的內存可能會包含隨機數據，這些數據可能會與程序中的預期數據發生沖突，導致程序運行不穩定或出現錯誤。通過填充0xFF，可以避免這種情況的發生）
圖4-3

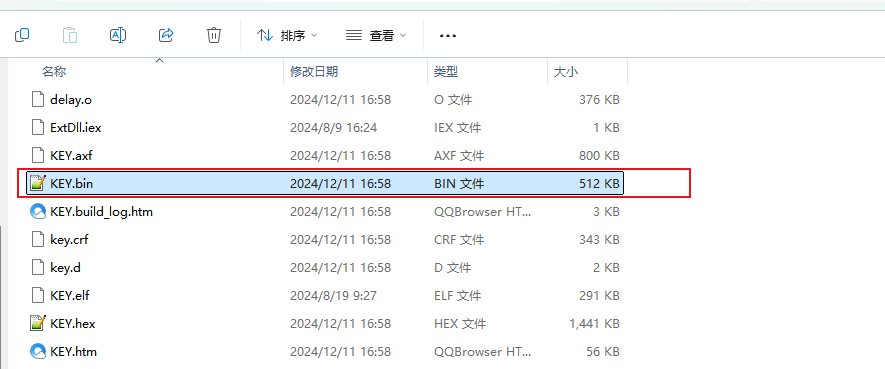

4）、然后，去生成bin文件。文件的大小就變成的512K。（如圖4-4）
圖4-4
