首頁 > 資源中心 > FAQ 1、 文檔目標
在現代工程設計與制造領域，物料清單（BOM，Bill of Materials）作為產品開發和生產的核心文檔，其重要性不言而喻。然而，傳統的BOM文件往往以靜態表格的形式呈現，缺乏交互性和動態化功能，這在裝配、調試以及后續的維護過程中可能會導致效率低下。為了解決這一問題，借助腳本文件插件生成一個具備交互功能的網頁式BOM文件，不僅能夠顯著提升元件定位的便捷性，還能為整個工程流程提供更加智能化的支持。
2、 問題場景
InteractiveHtmlBom可以生成HTML格式的交互式BOM表，鼠標懸停在BOM某欄上，然后對應的位號就高亮，而且功能相當多支持BOM排序，板子絲印設置，高亮設置等等。手工焊接時使用交互式BOM非常方便，可以實現雙向選取及手工標記已焊接的等等功能，而且焊雙面板的時候用交互式BOM也是非常方便的。
3、軟硬件環境
1、軟件版本：Altium Designer24..9.1
2、電腦環境：Windows 11
3、外設硬件：無
4、解決方法

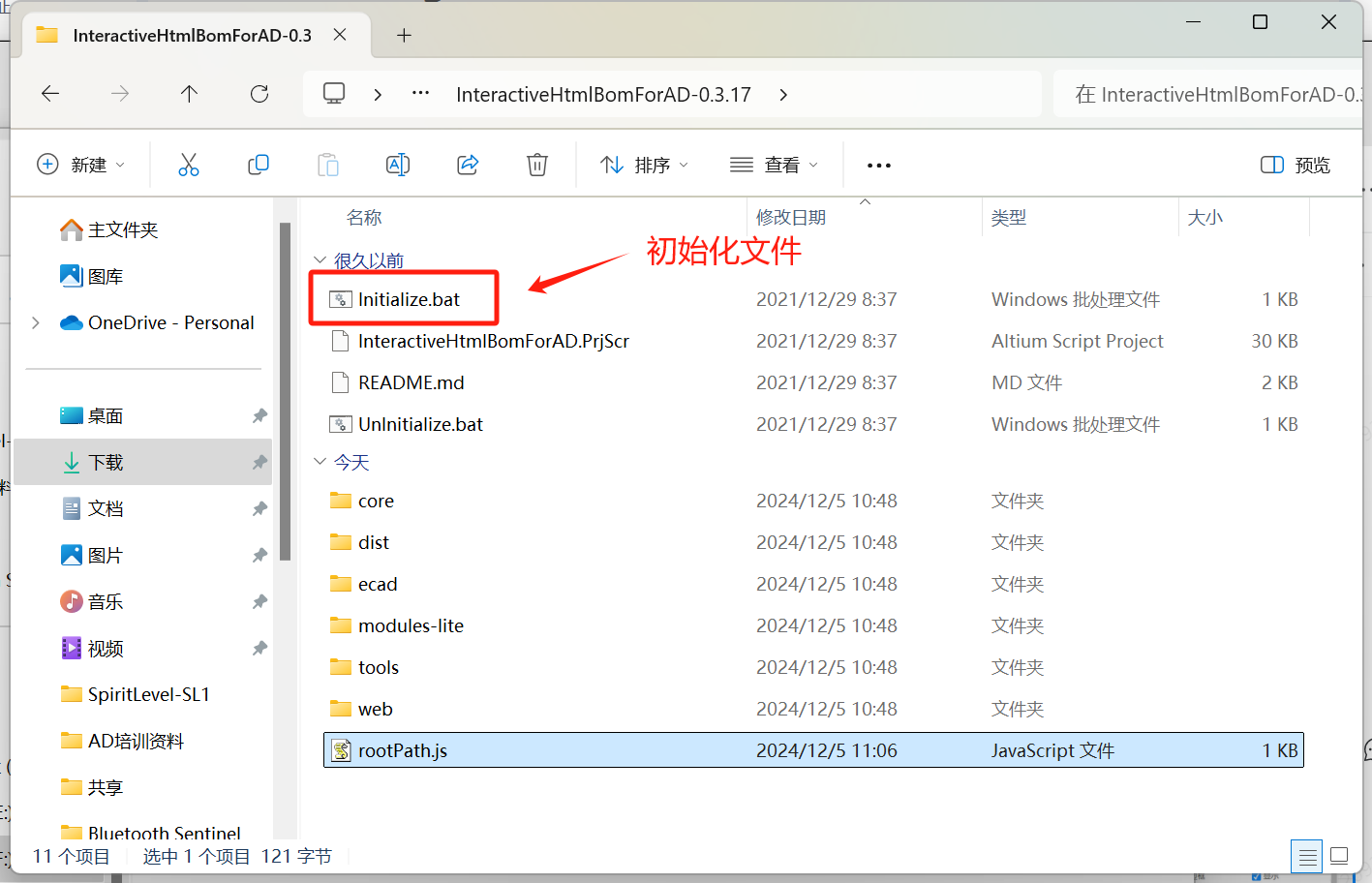

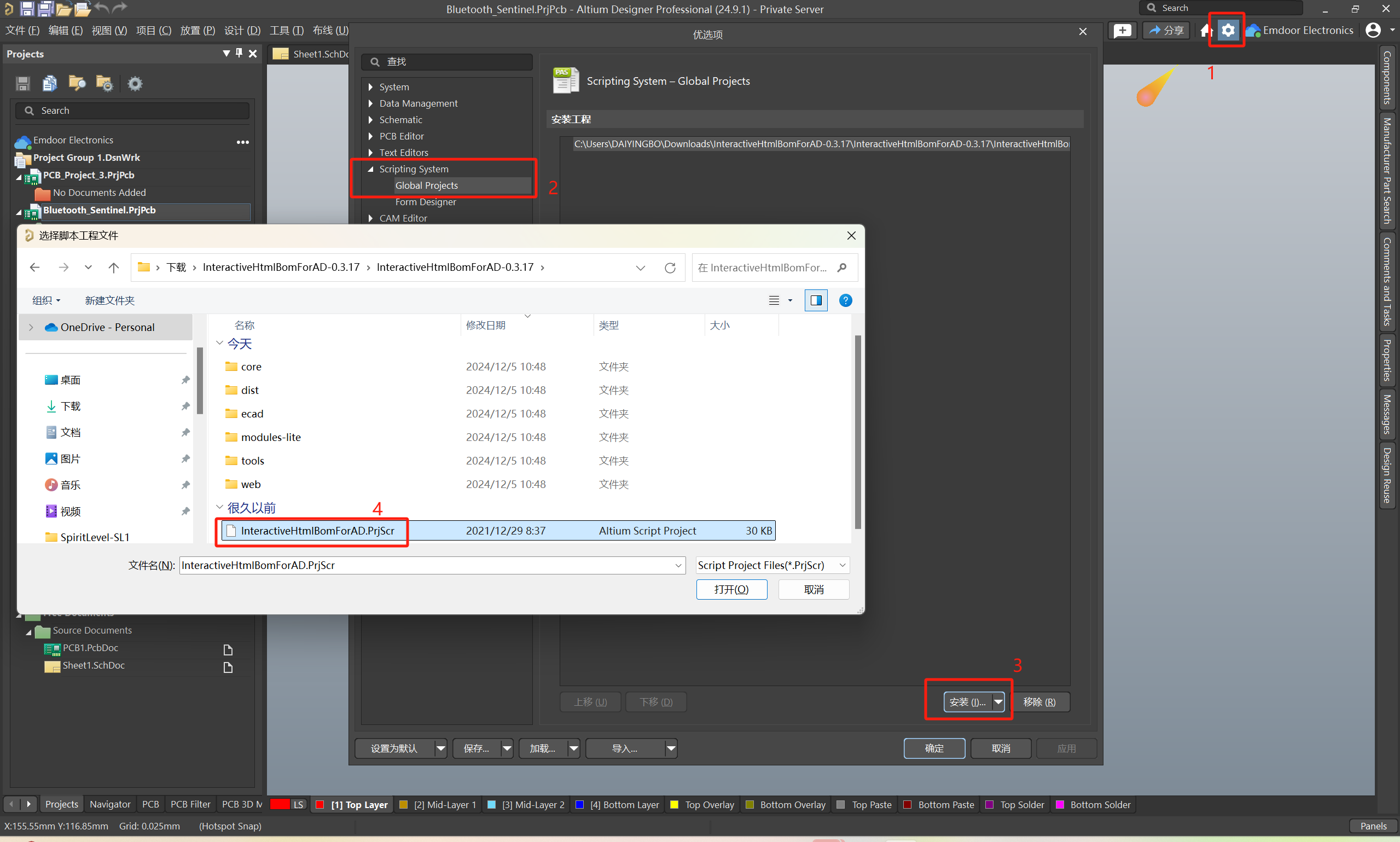

1、解壓附件的腳本文件，打開之后先雙擊運行一次初始化文件”Initialize.bat“，然后打開AD，首先打開設置，側邊欄找到Scripting System->Global Projects,然后選擇從文件安裝，選擇打開插件目錄下的InteractiveHtmlBomForAD.PrjScr文件，點擊安裝并應用。這樣就算是安裝完成了，如圖4-2。
圖 4-1
圖4-2

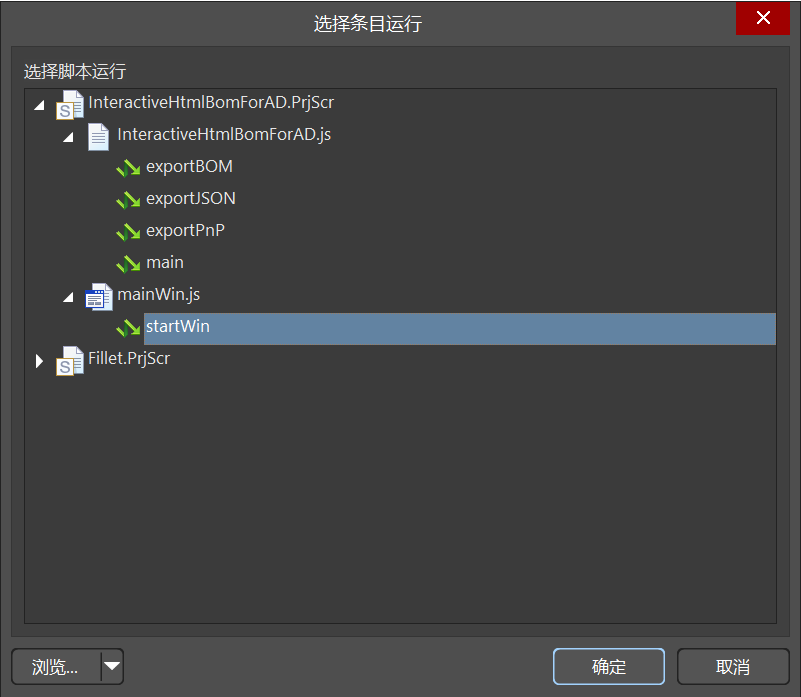

2、然后在文件-運行腳本，選擇startWin去進行輸出設置。
圖4-3

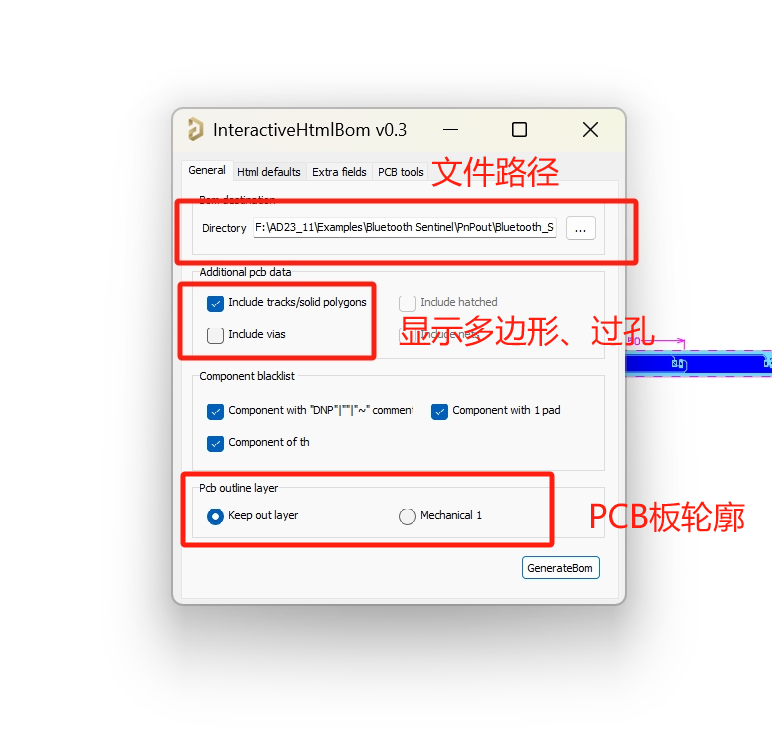

3、這里就可以設置文檔輸出的路徑，輸出的模型圖包含多邊形和過孔，以及選擇輸出的PCB的輪廓層，后面的幾個設置都是可以在網頁中直接調整，不在這里介紹。得注意的是，這里的BOM輸出并沒有設置表頭這類信息的調整。
圖4-4

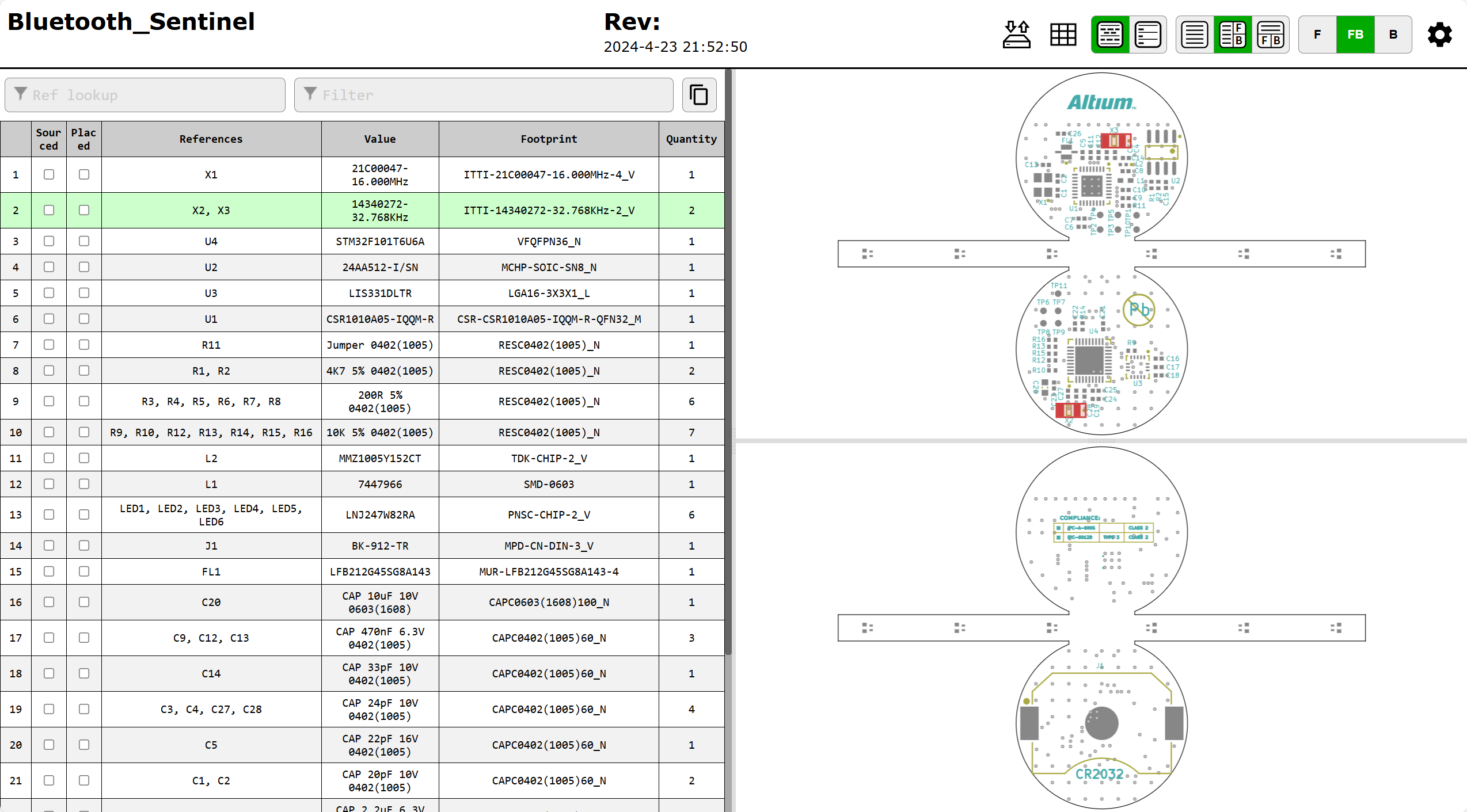

4、打開輸出的文件后，當鼠標懸停在BOM欄上的時候，右側的圖紙中會高亮顯示對應的器件，反之在圖紙上選中器件，也會在BOM表中高亮，右側的圖紙也可以進行縮放。
圖4-5

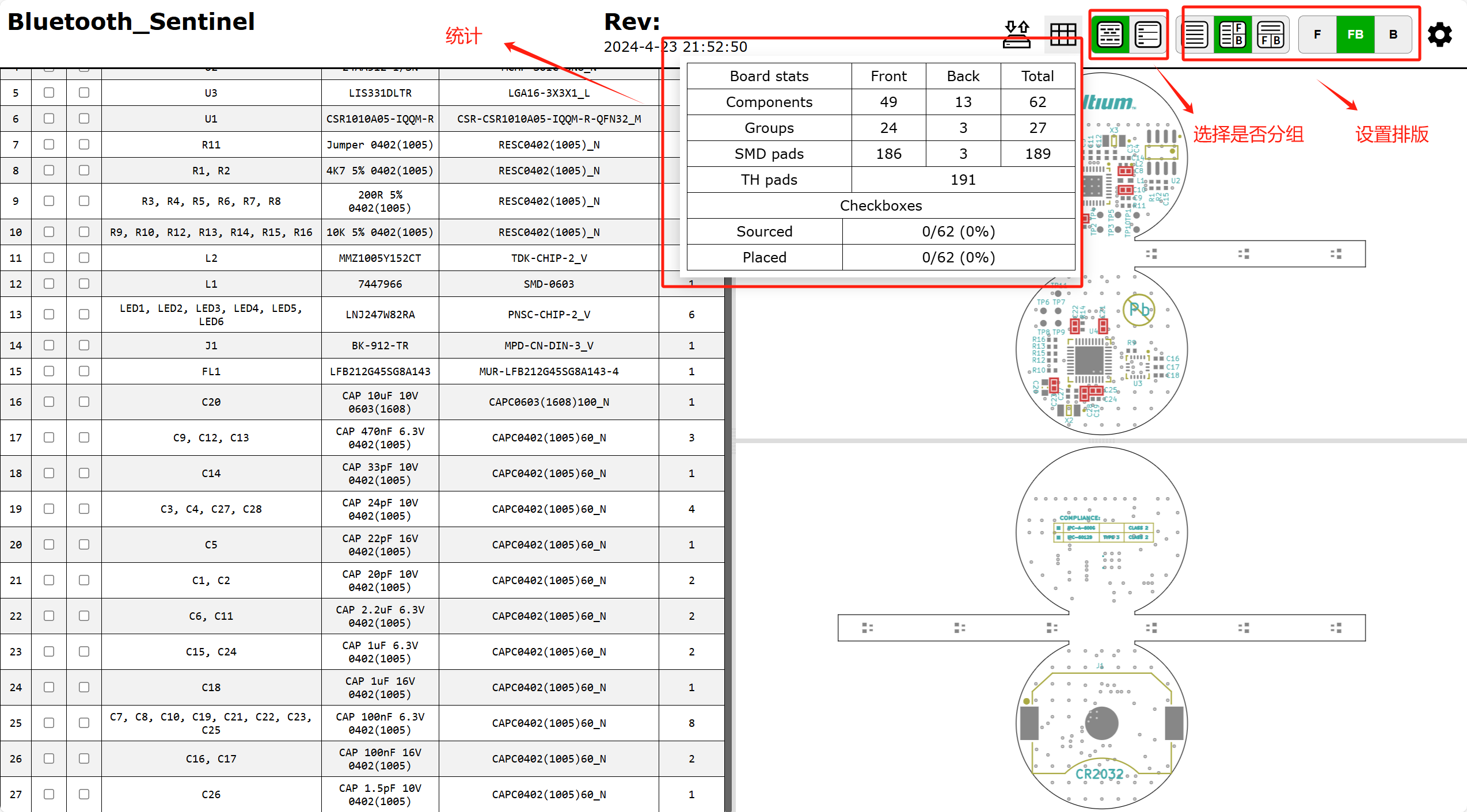

5、這里對應的任務欄可以查看統計的信息，例如焊盤、分組（指的是按照器件的值進行分組）等信息。當然BOM的顯示也可以選擇是否分組，不分組的BOM會把所有的器件拆分開成單獨的一欄，便于觀察選擇單個器件來查看位置，然后是頁面的排版樣式。
圖4-6

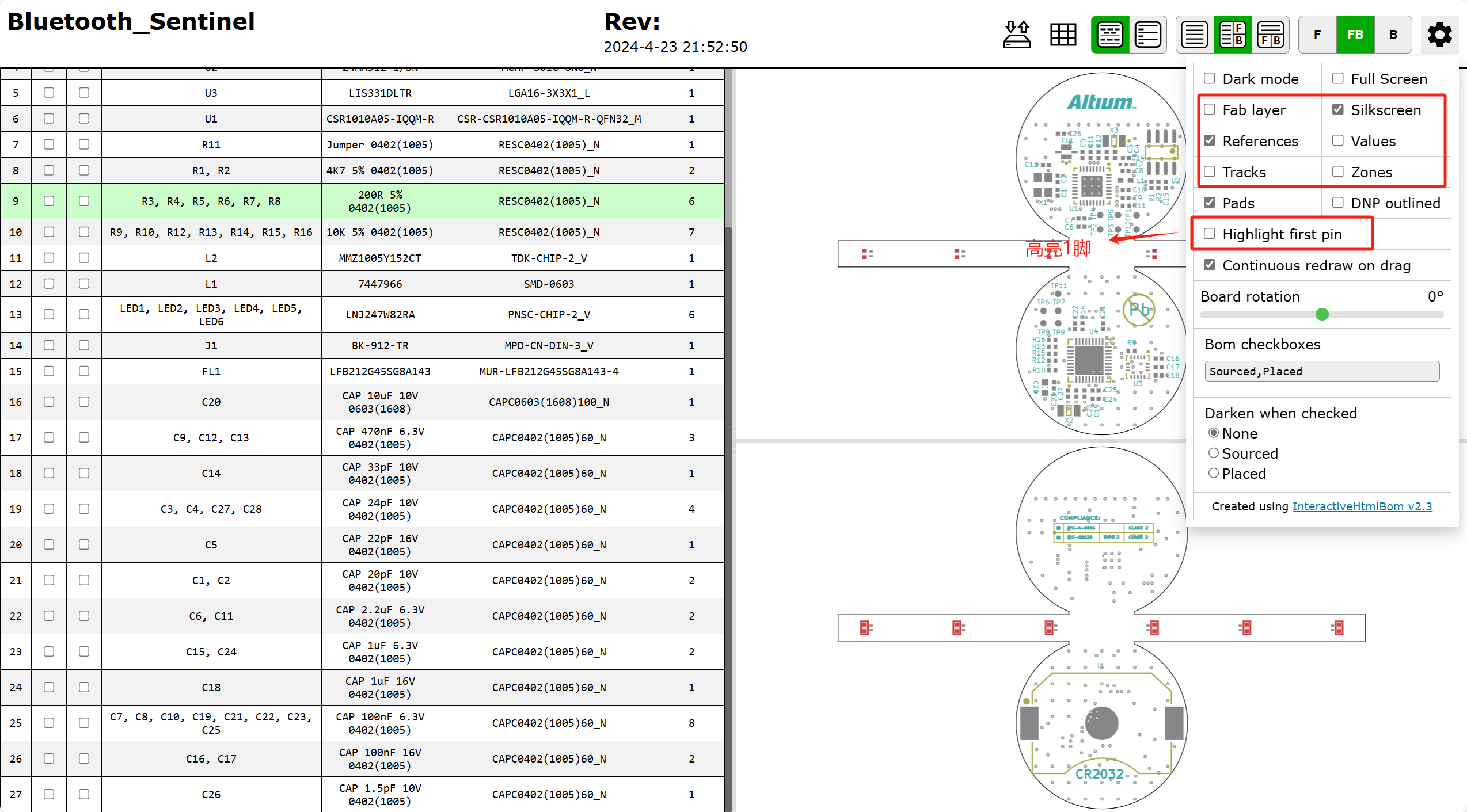

6、最后是頁面設置里面，可以選擇圖紙的顯示信息，例如絲印、位號、走線、焊盤等，還可以選擇把1管腳高亮狀態。
圖4-7
