首頁 > 資源中心 > FAQ 1、 文檔目標
在嵌入式系統開發中，通過MDK（Microcontroller Development Kit）進行工程配置，將指定的變量存儲到指定的內存地址上是一項非常重要的技術。這項操作不僅能夠滿足特定硬件架構的需求，還能優化系統的性能和資源利用率。本文將詳細探討如何通過MDK的工程配置實現這一目標，并從多個角度分析其背后的原理、應用場景以及注意事項。
2、 問題場景
在項目工程的開發過程中，通常需要對Flash、SRAM等存儲器進行分區規劃，以滿足不同的功能需求。例如：
● Bootloader與應用程序分離：為了支持固件升級，通常需要將Bootloader代碼與應用程序代碼分別存儲在不同的Flash區域。
● 關鍵數據存儲：某些關鍵變量（如校準參數、設備狀態等）需要存儲在特定的非易失性存儲區域，以便在系統斷電后仍能保留。
● 性能優化：將頻繁訪問的變量放置在高速緩存或特定的RAM區域，可以顯著提升系統性能。
因此，如何通過MDK工具鏈將變量精確地映射到指定的內存地址，成為嵌入式開發中的一個常見需求。
3、軟硬件環境
1）、軟件版本：MDK 5.38a
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法

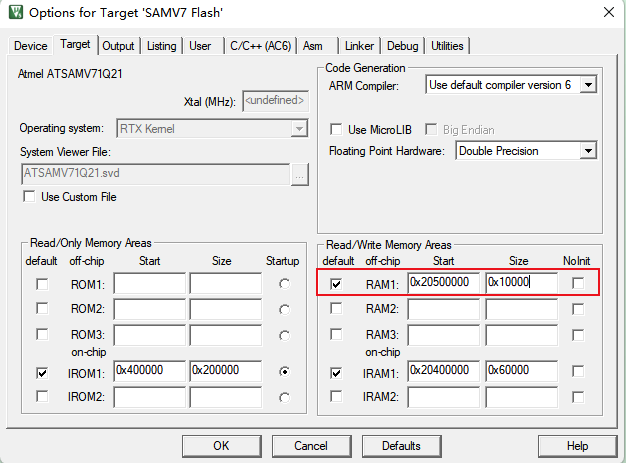

1）、首先，需要在Options->Target中去規劃出一個內存地址（如圖4-1），在Read/write Memory Areas中的RAM1中去設置內存的起始地址和內存的大小。并且勾選上前面的default。
圖4-1

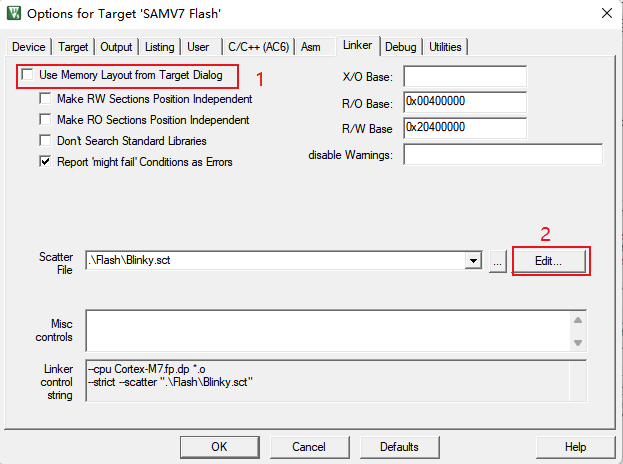

2）、然后，切換在Linker欄中。取消勾選Use Memory Layout from Target Dialog，讓μVision不根據Target和Properties對話框中提供的內存信息創建一個鏈接器分散文件。而由下面的Scatter Flies中去定義分散加載文件的內存劃分。點擊Edit...可以去編輯文件。（如圖4-2）
圖4-2

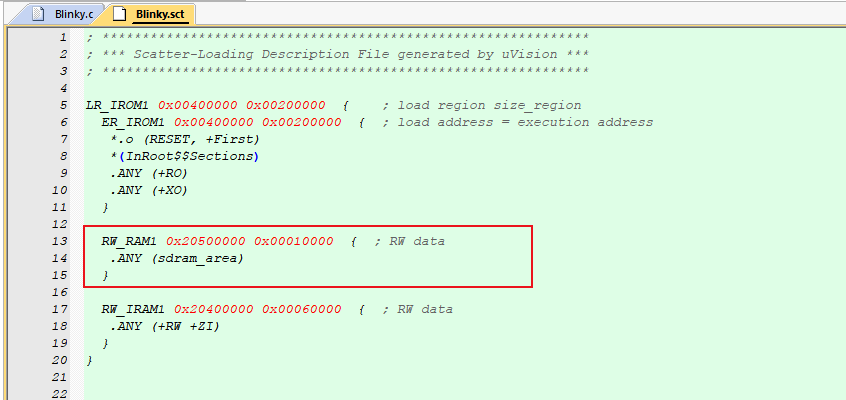

3）、在打開的分散加載文件中，去定義剛才在Target中規劃的內存地址。如圖4-3中的紅框處。將這個內存段用sdram_area字段來標識。
圖4-3
4）、然后，在源文件中，將利用宏定義去用SDRAM_AREA_ATTRIBUTES標識符去標識__attribute__((section("sdram_area")))語句。在使用的時候，就可以按照下面代碼段中的方式去使用。
#define SDRAM_AREA_ATTRIBUTES __attribute__((section("sdram_area")))
int SDRAM_AREA_ATTRIBUTES test_num = 10;
char buf[20]SDRAM_AREA_ATTRIBUTES;
5）、定義好變量后，在源文件中調用了該變量后，可以在Map文件中看到定義的變量目前存儲在指定的地址上。（如圖4-5）
圖4-5
