首頁 > 資源中心 > FAQ 1、 問題場景
在聲明那些不應該被編譯器優化的變量時，我們一般會選擇使用 volatile 關鍵字，否則，編譯器可能會優化對該變量的訪問，從而生成意外的代碼，或移除預期的功能。因此，對于 volatile 關鍵字的使用，以及它對編譯器優化的影響，都值得進行詳細的了解和學習。
2、軟硬件環境
1）、軟件版本：MDK5.40
2）、電腦環境：Windows 10
3）、外設硬件：無
3、解決方法
1）、沒有加volatile關鍵字時，函數的反匯編表現如圖1所示：
圖 1
反匯編解讀：
0x0800020C F240110C MOVW r0, #0x10C
0x08000210 F2C20100 MOVT r0, #0x2000
這兩句指令將變量 buffer_full 的地址加載到寄存器 r0 中，此時 r0= 0x200010C，后續方便直接從這個地址讀取數據。
0x08000214 6800 LDR r0,[r0,#0x00]
這里是從 r0 存儲的內存地址里 （即 buffer_full 的地址）讀取值，并保存值到寄存器 r0。即讀取 buffer_full 的當前值。
0x08000216 FAB0F080 CLZ r0,r0
這里是計算 r0 的前導零的數量，并把這個數量存儲在 r0 中。
（CLZ 指令會從最高有效位（最左側的位）開始計算連續的零。對于全零的值，所有 32 位都是零的，會輸出 32。舉例：如果執行 CLZ 前 r0=0x0000 0000，那么執行后 r0=32。如果執行 CLZ 前 r0=0x8000 0000，那么執行后 r0=0）
0x0800021A 0941 LSRS r1,r0,#5
這里是將 r0 右移 5 位后的結果存入 r1。因?yàn)榇藭r(shí) r0=32，即 0x0000 0020。右移 5 位后，即變成了 0x0000 0001，所以 r1 此時為 0x0000 0001
0x08000220 07C9 LSLS r1,r1,#31
這里是將 r1 左移 31 位，r1 此時就變成了 0x1000 0000， 這個值會觸發程序狀態寄存器自動更新一些標志位，比如這里會自動更新后面會用到的 Z 標志位，即零標志位，因?yàn)榇藭r(shí) r1 里的值不為 0，那么 Z 標志位就會被自動置為 0。
現在，就相當于有了一個標志位 Z 表示 buffer_full 這個變量為 0 了，后續的 BNE 其實就是判斷這個 Z 標志位。
（通過 CLZ 數出前導 0 的個數，先右移 5 位，再左移 31 位后，即可通過標志位判斷變量是否為全 0。）
0x0800021C F04F30FF MOV r0, #0xFFFFFFFF
這里相當于初始化代碼中的 count 值，也是為了方便后續操作。
0x08000222 F1000001 ADD r0,r0,#1
這里是將 count 對應的寄存器 r0 加 1，對應循環體中執行的 count++ 操作。
0x08000226 F04F0101 MOV r1,#1
這里是將 r1 重新設置為 1，為下次循環使用。保證了下一次進入循環時，r1 是一個可控的初始值。因?yàn)橄乱粭l指令是 BNE，如果 BNE 判斷變量為 0，就要跳轉到 0x08000220 繼續循環，而 0x08000220 地址需要執行 r1 左移 31 位，所以這里是為了循環而考慮設置的指令。
0x0800022A D1F9 BNE 0x08000220
這里是，如果 BNE 通過 Z 標志位判斷出 buffer_full 為 0，則跳轉回地址 0x08000220 繼續循環。

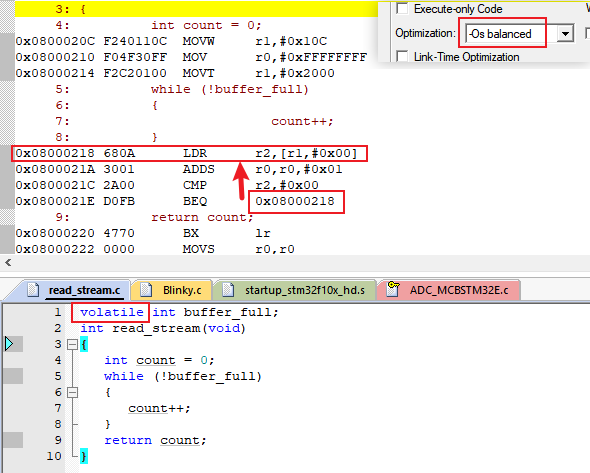

2）、加了volatile關鍵字時，函數的反匯編表現如圖2所示：
圖 2
反匯編解讀：
0x0800020C F240110C MOVW r1, #0x10C
0x08000210 F2C20100 MOVT r1, #0x2000
這兩句指令將變量 buffer_full 的地址加載到寄存器 r1 中，此時 r1= 0x200010C，后續方便直接從這個地址讀取數據。
0x08000210 F04F30FF MOV r0, #0xFFFFFFFF
這里相當于初始化代碼中的 count 值，也是為了方便后續操作。
0x08000218 680A LDR r2, [r1, #0x00]
從 r1 存儲的內存地址里 （即 buffer_full 的地址）讀取值，并保存值到寄存器 r2。即讀取 buffer_full 的當前值。
0x0800021A 3001 ADDS r0, r0, #0x01
將 count 對應的寄存器 r0 加 1，對應循環體中執行的 count++ 操作。
0x0800021C 2A00 CMP r2, #0x00
將 r2（即 buffer_full 的值）與 0 進行比較。這里比較完 2 個數值后，也會更新程序狀態寄存器里的標志位，其實也是 Z 標志位，如果 2 個被比較的數值是相同的，Z 就會等于 1，Z=1 就會使下一條指令 BEQ 跳轉到指定的地址，去開啟新一輪的循環。
0x0800021E D0FB BEQ 0x08000218
通過判斷 Z 標志位，來確定 buffer_full 是否為 0。
如果 buffer_full == 0，跳轉到地址 0x08000218（重新執行循環）。
如果 buffer_full != 0，跳出循環，執行后續邏輯。
3）、比較有無關鍵字時的編譯器行為
問 ①：很明顯可以看到，圖 1 中的代碼，不加 volatile 時，反匯編代碼其實會長一些，為什么會多出來這么多指令呢？
答 ①：其實是因?yàn)椴患?volatile，編譯器就會假設！！！它會假設要判斷的變量值，在該函數運行時不會改變，所以就會使用更少的寄存器（2 個寄存器），更簡單的位操作（即：導致代碼稍微增多的原因），來實現他認為相同的判斷和循環功能。而加了 volatile 以后，他就會使用 3 個寄存器和略微高級的指令，來完成判斷和循環功能。
問 ②：那么為什么不加 volatile 會少用 1 個寄存器而增加一些匯編代碼，加了 volatile 會多用 1 個寄存器而減少匯編代碼呢？
答 ②：因?yàn)?Os 等級的優化。Os 優化等級會導致：編譯器要考慮提高執行效率，因?yàn)檫@個 Os 優化等級他是想要在減少代碼量和提高執行效率上做權衡的。
所以，判斷變量是否為 0 這個操作，他能用 2 個寄存器，就用 2 個，不多占另外的寄存器，讓出空閑的寄存器給更復雜的功能，提高效率。
而且他增加的指令，都是最簡單的位操作，不是復雜的匯編指令，所以對于流水線的利用會更加充分，所以這里雖然相比于加了 volatile 后所增加的一點點代碼(其實相比于 O0 優化等級，已經減少了匯編代碼量)，但是換來了更快的執行速度，空出了更多的寄存器給接下來的功能使用，是一種非常有大局觀的權衡之策。
最后，加了 volatile 后，編譯器明顯變得謹慎了，他很害怕，因?yàn)樗兰恿?volatile 關鍵字的變量，是隨時可能被外界更改的，他不敢再進行大量的位操作去判斷變量是否為 0 了，因?yàn)楹苡锌赡茉趫?zhí)行這些位操作時，這個變量就被別的任務更改了，他必須在獲取到變量最新值時，立馬執行判斷，這樣才能獲取到正確的比較結果。
問 ③：加了 volatile 后，他本身帶來的好處顯現在哪里？
答 ③：圖 1 中，可以看到，他第一次判斷完 buffer_full 為 0 以后，就循環使用那個判斷結果，根本就不再從原始的地址取數對比了。而在圖 2 中，循環時，函數很明顯跳回到了 LDR 指令那里，LDR 會從變量的內存地址中重新取數，確保每次使用的都是從內存中取出的最新值。
