很多時候，研發同事可能遇到這樣的問題：
問題場景①：在現場的設備出現問題了，研發通過遠程找不出原因，需要去現場進行在線調試，不過出差的話，成本又太高了。如果直接將工程源碼發送到客戶電腦，再通過遠程工具連接客戶電腦進行調試，又會出現很大的源碼泄露風險，這時該怎么辦？
問題場景②：設備在公司，回家要帶來帶去比較麻煩怎么辦？如果想要測試某個開發板，這個開發板不支持軟件仿真，只能硬件仿真，而現在我們手邊沒有這個開發板，但是朋友那邊有，但是又不想打擾朋友使用電腦怎么辦？
問題場景③：設備過于危險，如調試螺旋槳，重型機械臂等，一旦失控，極容易傷害到附近的員工，所以通過單獨封閉這些設備，通過遠程來進行調試會不會更好，更安全？
那有沒有在公司或者在家就可以遠程在線調試的方法？今天，就給大家介紹一下這種方法：通過jlink遠程下載和調試工程代碼。實現如圖1所示，向日葵中的keil通過TCP/IP的鏈接方式，成功鏈接到另外一臺和設備直連的客戶機上。
局域網遠程下載和調試：
廣域網遠程下載和調試：
2、軟硬件環境
1）、軟件版本：MDK5.40
2）、電腦環境：Windows 10
3）、外設硬件：無
3、解決方法
一、局域網內的遠程調試：

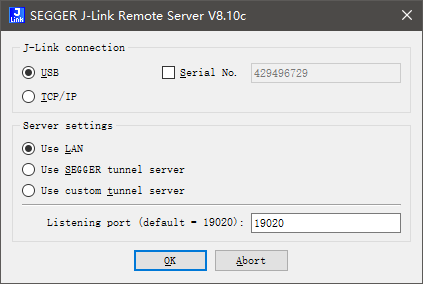

1）、為現場已連接好設備和 Jlink 的電腦，安裝jlink驅動，并在其安裝目錄中找到并打開：J-Link Remote Server.exe，如圖2所示，勾選USB，并配置為使用局域網，點擊ok。

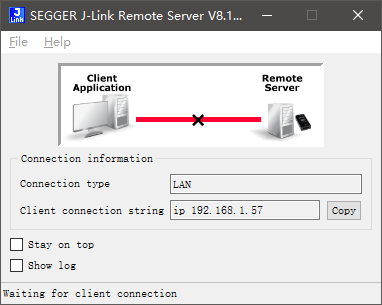

2）、點擊完ok以后，可以看到，我們的連接類型為局域網，現場電腦的ip為192.168.1.57，不過此時客戶端還沒有連接過來，所以顯示為斷線，如圖3所示：

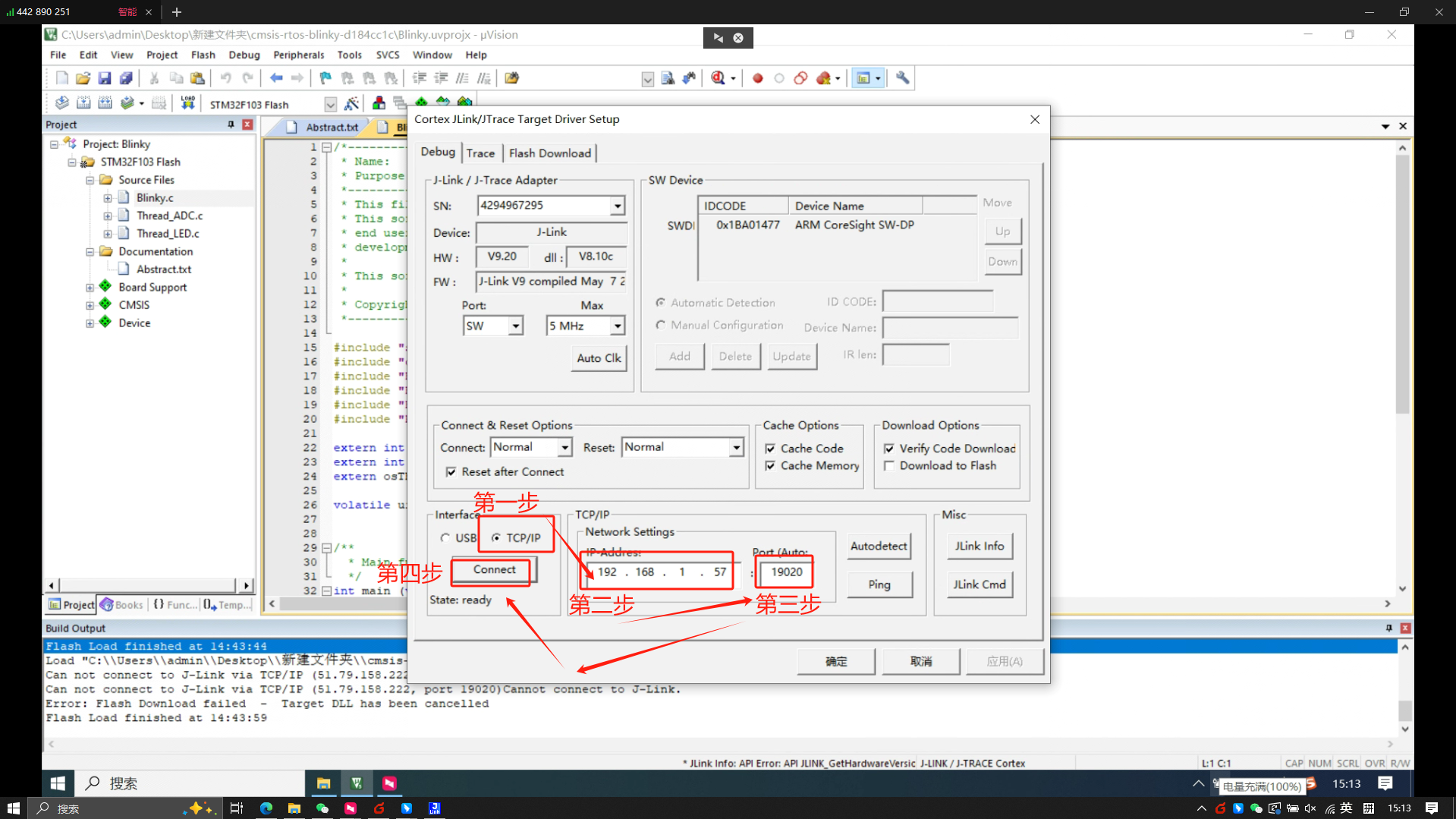

3）、打開客戶端的keil的debug界面，找到jlink的settings，如圖4所示。（這里我自己的電腦連接了電路板，連接了Jlink，是作為服務端的。圖4中正在被向日葵遠程的電腦，只安裝了keil mdk和Jlink驅動，和外界沒有任何物理線路的連接，是作為客戶端的）。在圖4中，勾選連接方式為TCP/IP，并輸入服務端IP地址和默認的端口號19020，點擊鏈接，即可以看到上方，出現了調試器SN號等信息。
4）、在客戶端下載程序，可以看到，已經成功把客戶端的程序，下載到了服務端連接的設備里，如圖5所示：
二、使用隧道進行廣域網內的遠程調試

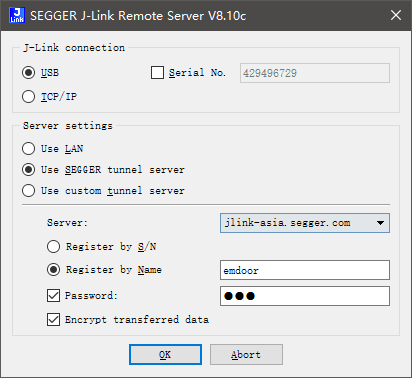

1）、為現場已連接好設備和 Jlink 的電腦，即服務端，安裝jlink驅動，并在其安裝目錄中找到并打開：J-Link Remote Server.exe，如圖6所示，勾選USB，并配置為使用segger的隧道服務器，使用的服務器為：jlink-asia.segger.com，通過自定義的名字識別，這里命名為emdoor，點擊ok。

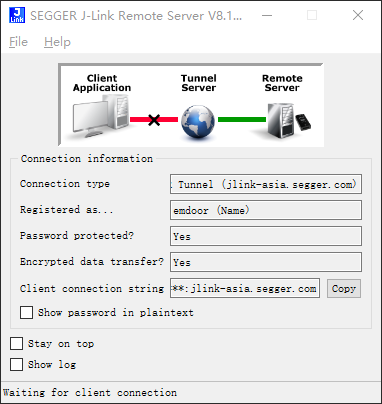

2）、點擊完ok以后，可以看到，我們的連接類型為隧道，不過此時客戶端還沒有連接過來，所以顯示為客戶端和隧道斷線，隧道和服務端鏈接成功，如圖7所示：

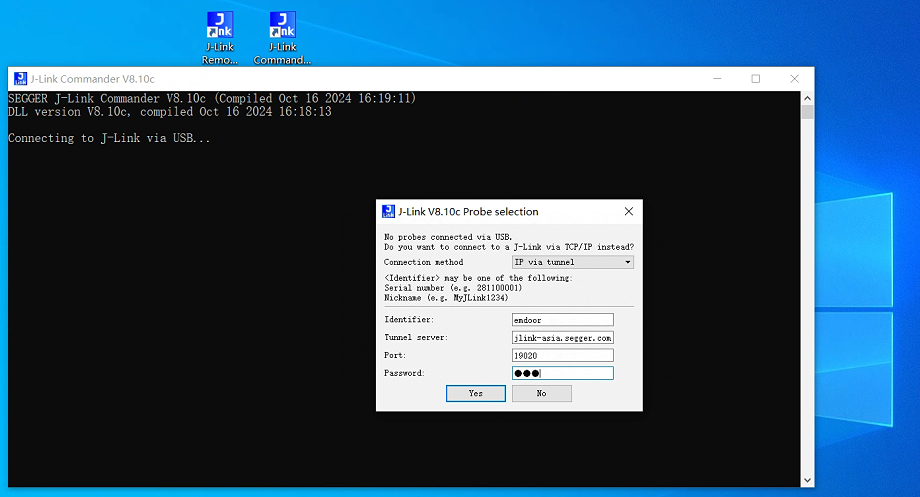

2）、在服務端的安裝目錄中，找到并打開：J-Link Commander.exe，如圖8所示，選擇連接方式為IP via tunnel，下面的Identifier為剛才我們命名：emdoor，隧道服務器為我們剛才選的：jlink-asia.segger.com，端口為默認的19020，密碼按照定義好的輸入后，點擊yes。
3）、點擊yes以后，可以在圖9的終端中看到，已經連接成功了。
接著我們輸入connect，和目標板建立連接，接著他讓我們選擇板子的類型，由于我已經使用過，所以這里默認就是我需要的板子類型，直接回車確認了，再往后，是調試接口，我這里也是直接回車確認，默認為JTAG，后面也是，默認自動檢測，最后是默認4000kHz的目標接口速度。

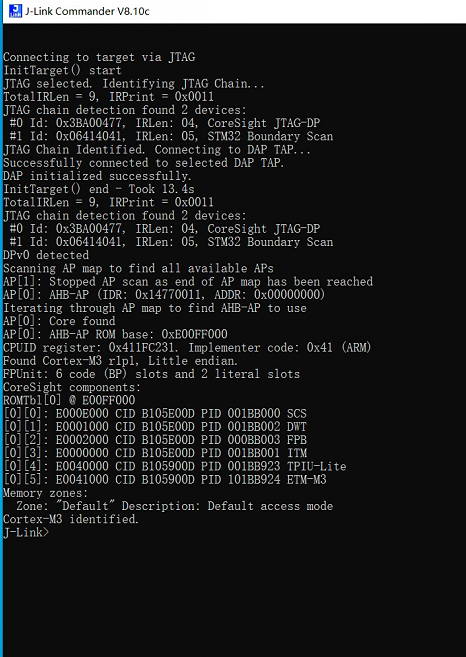

4）、輸入完以上的參數以后，終端中就會出現如圖10所示的信息，即為成功信息。

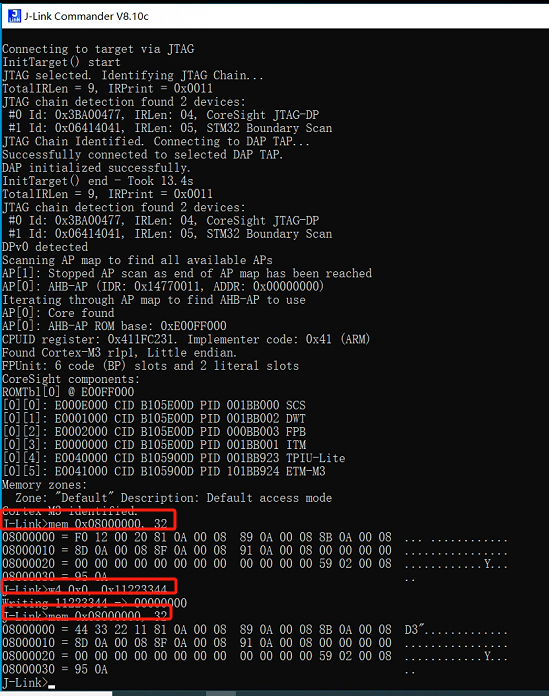

5）、接著，我們就可以輸入命令，用以遠程查看設備內部的存儲信息，如圖11所示：
如：mem 0x08000000, 32 就是查看從內存地址 0x08000000 開始的 32 個字節的內容。
w4 0x0, 0x11223344 將 32 位（4 字節）的值 0x11223344 寫入到內存地址為 0x0 的位置。
mem 0x08000000, 32 再次查看，可以看到，前4個字節的值，已經改變為我們設置的值。
總結：
①：局域網遠程下載和調試，是支持直接使用keil 連接的（但是可以通過配置內網穿透、VPN等技術，依然可以實現廣域網的遠程下載和調試）；
②：廣域網遠程下載和調試，不支持直接使用keil連接，使用keil的研發需要學習一些調試下載命令，使用終端窗口這種形式，來遠程操作現場的設備。但是IAR、Embedded Studio、GDB/Eclipse，官網中有說明表示：是可以直接集成在軟件中使用，如下圖：
