首頁 > 資源中心 > FAQ 一、文檔背景
在項目開發過程中，通常會使用物理串口的方式，打印log信息進行變量或者信息的查看。但是，也存在遇到某些情況下物理串口不夠或者板卡上沒有USB轉串口模塊，無法通過串口調試器打印log信息。
二、 解決的問題或者進行問題分析
在keil MDK中有一個特殊的串行窗口Debug (printf) Viewer，可以與微控制器交換數據。對于Cortex-M微控制器，該窗口顯示從Instrumentation Trace Macrocell (ITM)接收的打印數據。相當于在keil mdk中通過虛擬的串口在keil mdk中直接打印log數據。
三、 如何配置使用Debug (printf) Viewer功能
1、準備軟硬件環境
1）、軟件：KEIL MDK Pro
2）、仿真器：Ulink Pro
3）、開發板：ATSAMV7x開發板（帶SWD+ETM口）
4）、電腦環境：Windows 11

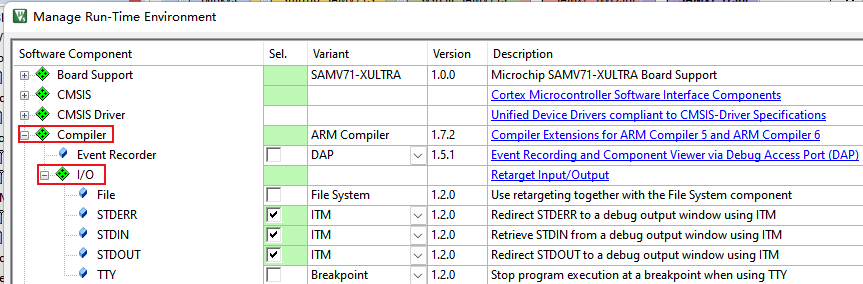

2、打開Manage Run窗口，找到Compiler->I/O組件。（如圖3-2）
圖3-2

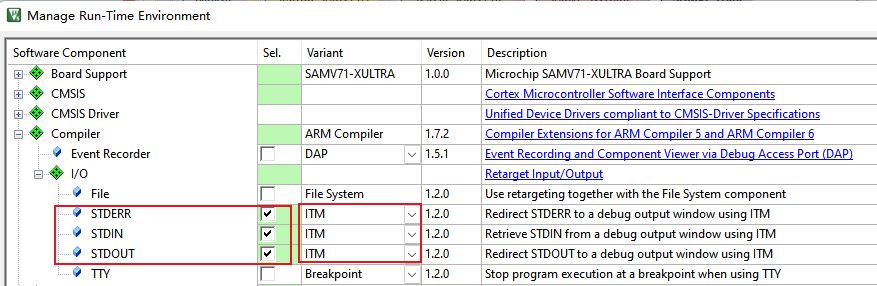

3、勾選STDERR、STDIN、STDOUT三個組件，并將每個組件的Variant設置為ITM（如圖3-3），然后點擊OK。
圖3-3
4、配置SWO trace功能。

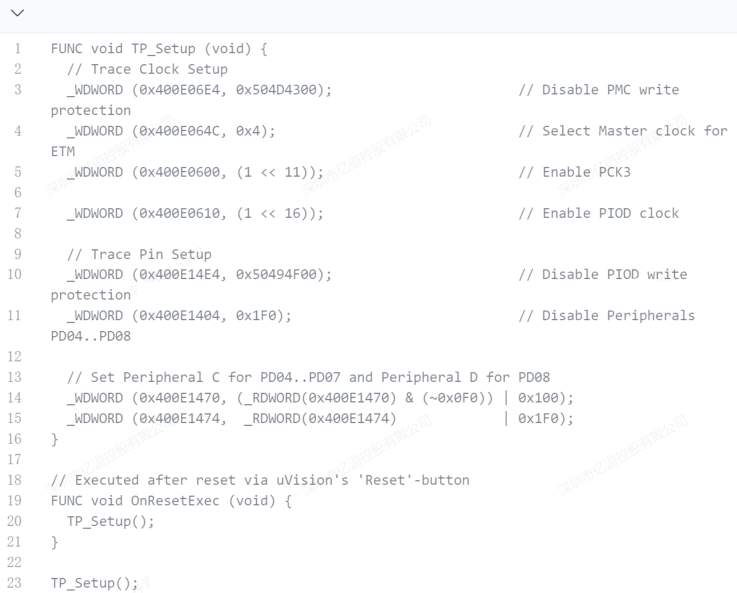

1）、創建配置文件SAMx7_TP.ini，并寫入對于SWO trace端口的配置內容，例如：ATSAMV7x芯片的trace端口的配置文件內容如下。（關于配置文件中內容，請查看Keil MDK Trace ETM功能文檔）

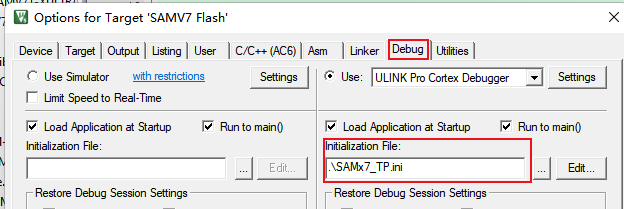

2）、在Options窗口中的Debug-Initialization Flies處，點擊...，選擇上一步創建的配置文件（如圖3-4-2）
圖3-4-2

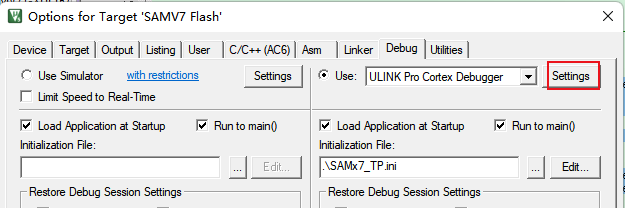

3）、連接好仿真器和板子后，進入Debug->settings窗口中（如圖3-4-3）。
圖3-4-3

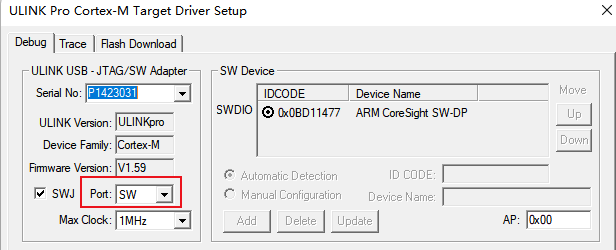

4）、在打開的窗口中Debug欄將Port類型選擇為SW。（如圖3-4-4）
圖3-4-4

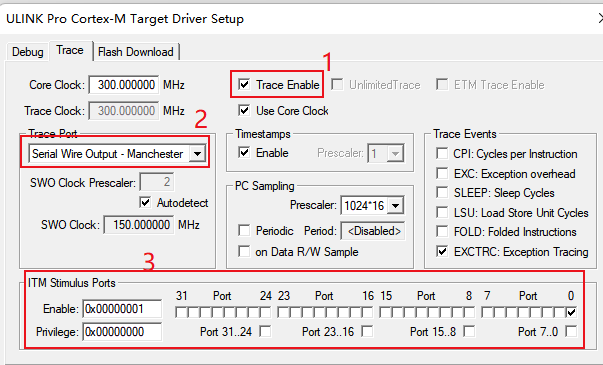

5）、切換到Trace欄中，勾選Trace Enable（如圖3-4-5中第1處），Trace Port類型選擇"Serial Wire Output - Manchester"（如圖3-4-5中第2處），將ITM Stimulus Ports的Enable的值修改為0x00000001和Privilege的值修改為0x00000000（如圖3-4-5中第3處）。
圖3-4-5
5、至此Debug (printf) Viewer功能就配置完成了。
四、使用Debug (printf) Viewer

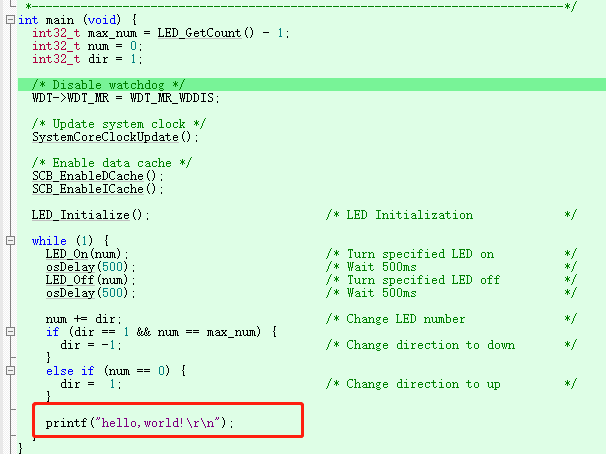

1、在對應的代碼處添加printf語句（如圖4-1）。
圖4-1

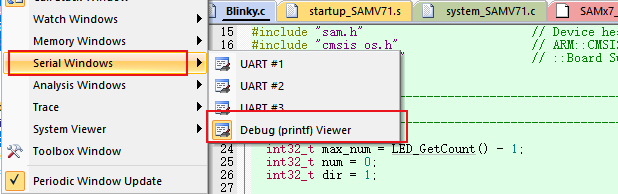

2、進入debug模式下，在view菜單欄中，找到Serial Windows->Debug（printf）Viewer窗口（如圖4-2）。
圖4-2

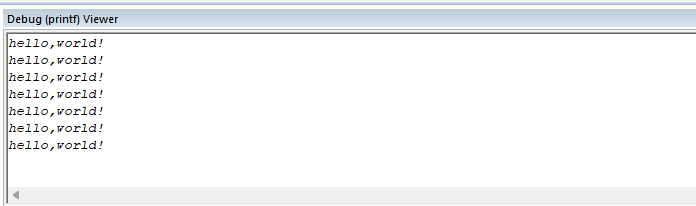

3、運行程序，就可以在Debug（printf）Viewer窗口看到printf語句輸入的信息了（如圖4-3）。
圖4-3
五、討論分析
1. Debug（printf）Viewer窗口最大的輸出速率是多少？
2. Debug（printf）Viewer窗口最大的輸出字節是否有限制？
六、結論
在物理串口不夠或者板卡上沒有USB轉串口模塊，無法通過串口調試器打印log信息的情況下，可以使用Debug（printf）Viewer窗口在Debug模式下通過printf語句輸入log信息。
