首頁 > 資源中心 > FAQ 1、 文檔目標
原理圖中連接飛線顯示的設置。
2、 問題場景

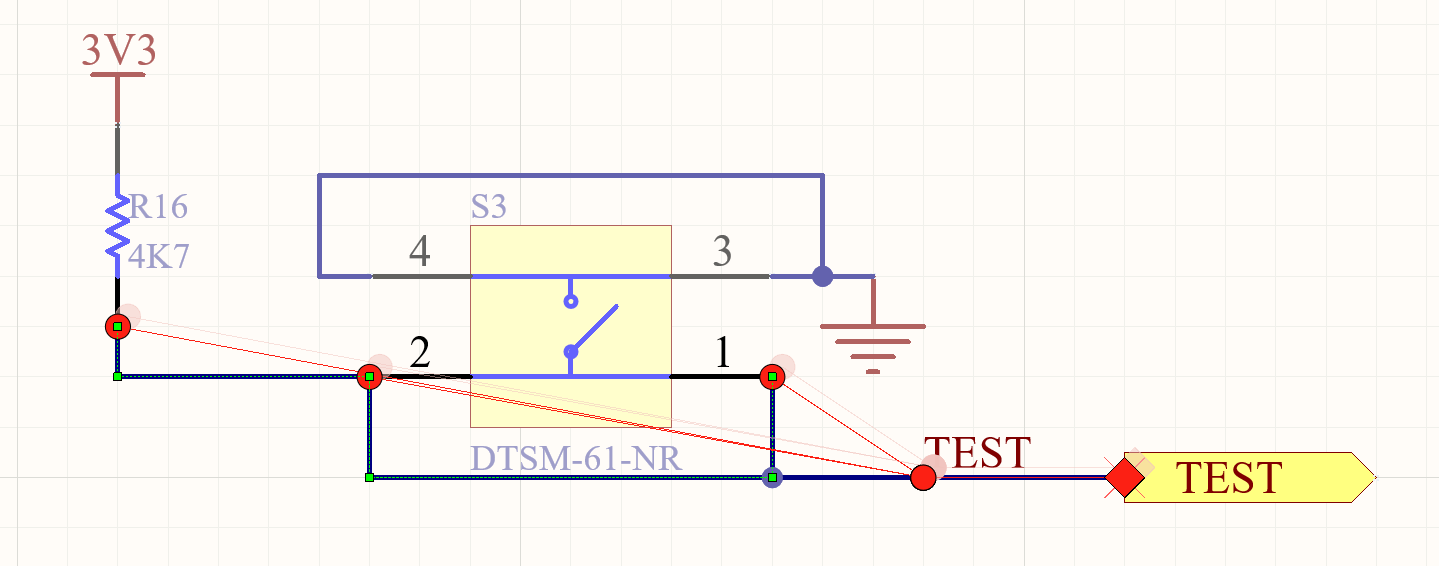

飛線是電子設計工具中一項重要的功能，尤其是在PCB中用來顯示Pin和Pin的連接關系，指示工程師布線。在原理圖中也有飛線功能，但是不常用，通常在后期檢查時使用，如圖1所示。
圖 1
3、軟硬件環境
1）、軟件版本：Altium Designer 23.6.0
2）、電腦環境：Windows 10
3）、外設硬件：無
4、解決方法

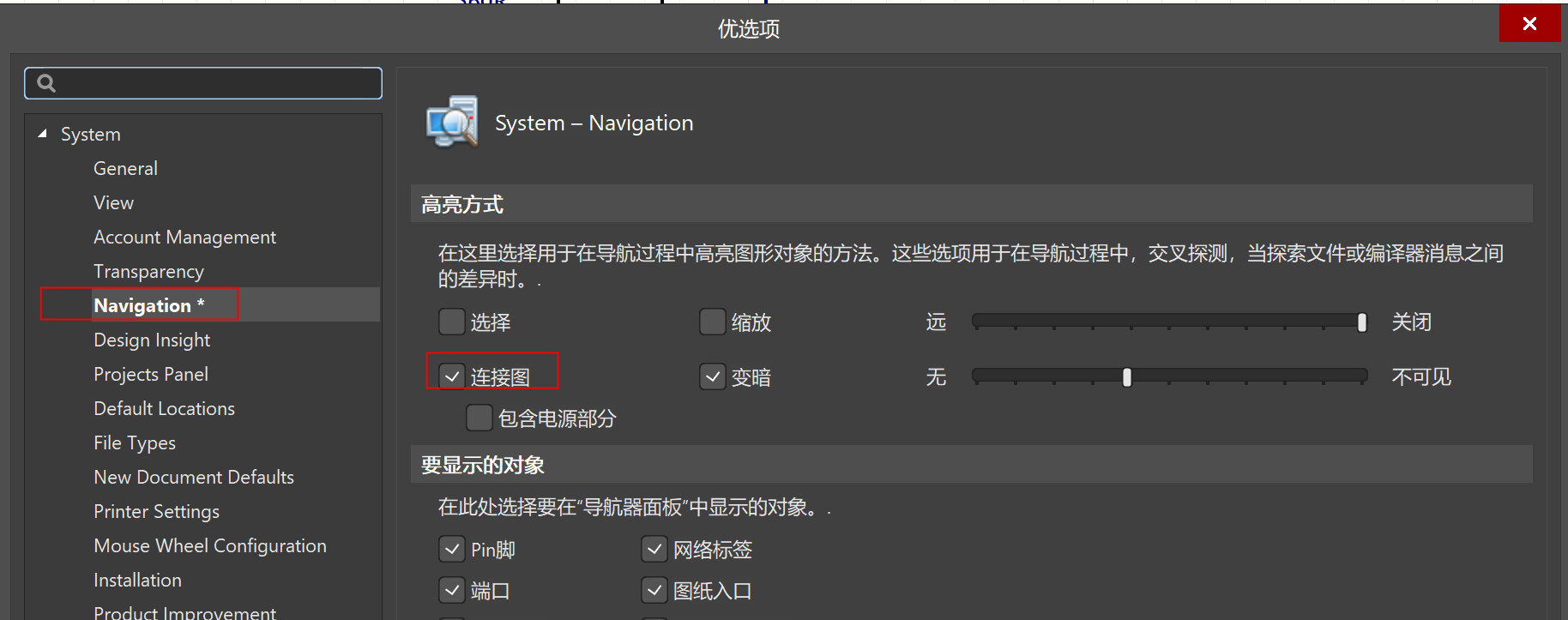

1）、打開有選項設置，找到Navigation設置，勾選“連接圖”。
圖2

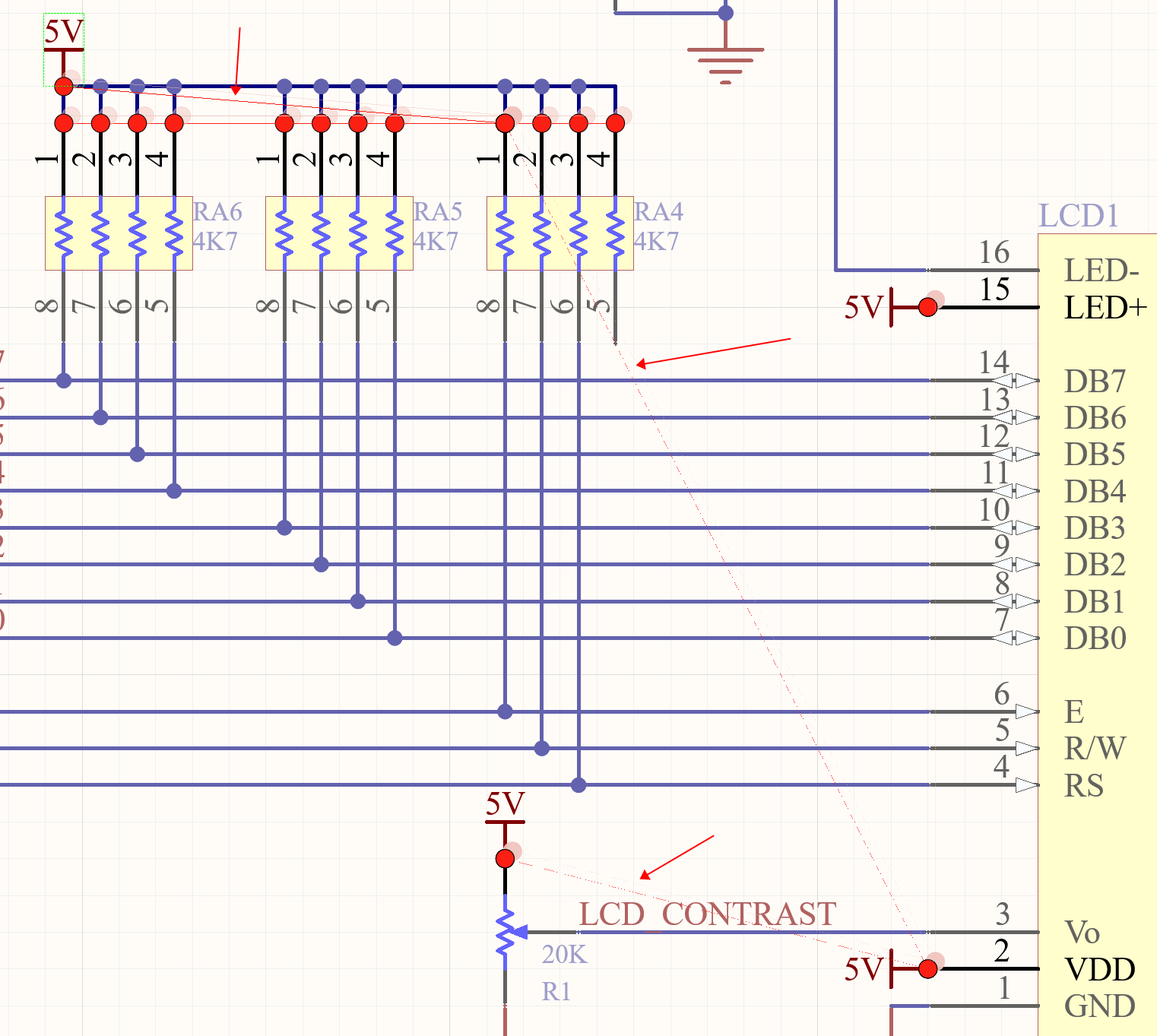

2）、在原理圖中按住Alt鍵，鼠標點擊任意網絡，會顯示飛線指示該網絡的各個連接節點，如圖3。
圖 3
