首頁 > 資源中心 > FAQ 1、 文檔目標
創建元器件庫時將元件類型選擇了Net Tie對PCB布線的影響。
2、 問題場景

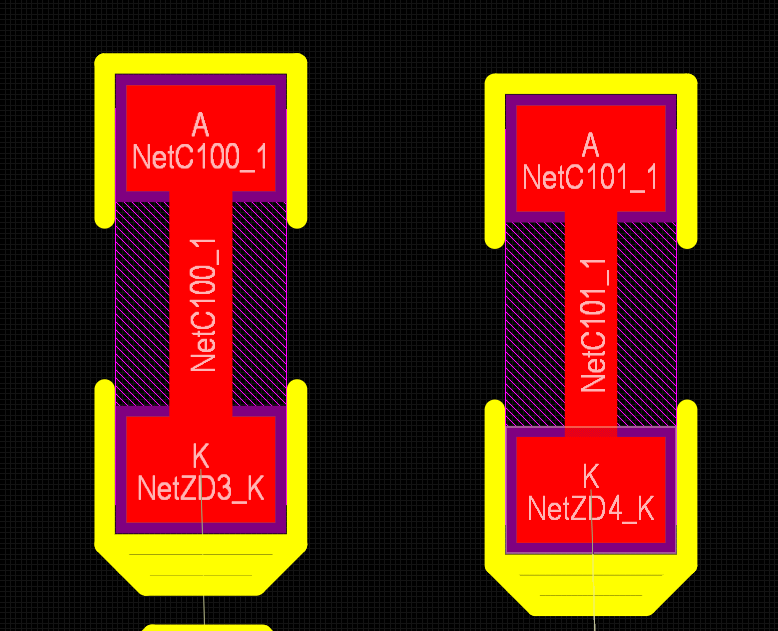

進行PCB布線時，發現圖1元件不同網絡的焊盤可以連線，并且DRC檢測不報錯。
圖 1
3、軟硬件環境
1）、軟件版本：無關
2）、電腦環境：Windows 10
3）、外設硬件：無
4、解決方法

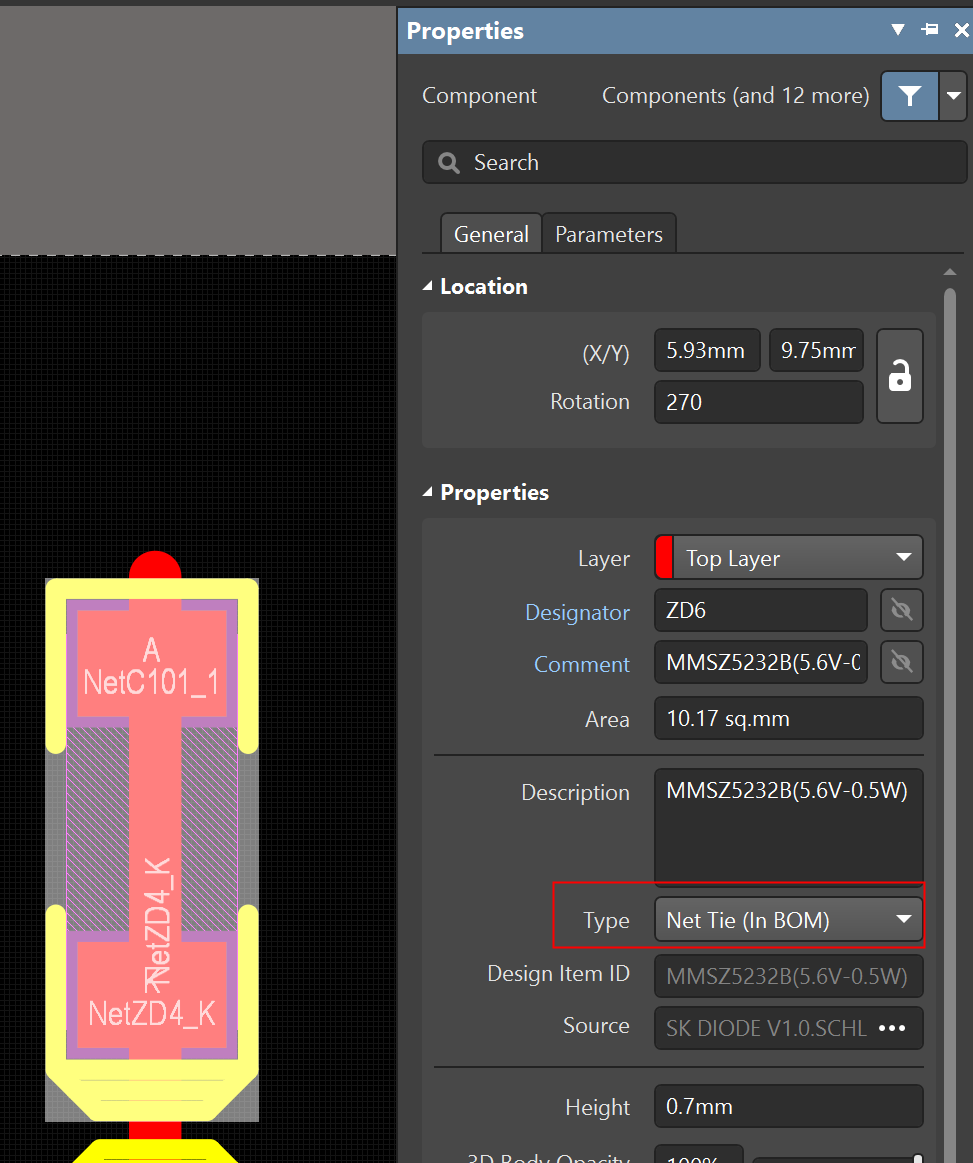

創建元件庫時，需要選擇元件類型，默認標準元件都是Standard，當元件類型錯誤選擇了Net Tie之后，對PCB布線會產生影響，Net Tie不同于Standard，將一個元件的類型設置為Net Tie之后，該元件將可以作為跳線使用，不同網絡的焊盤與焊盤之間可以進行連接，并且DRC不會報錯，如圖2。
圖2

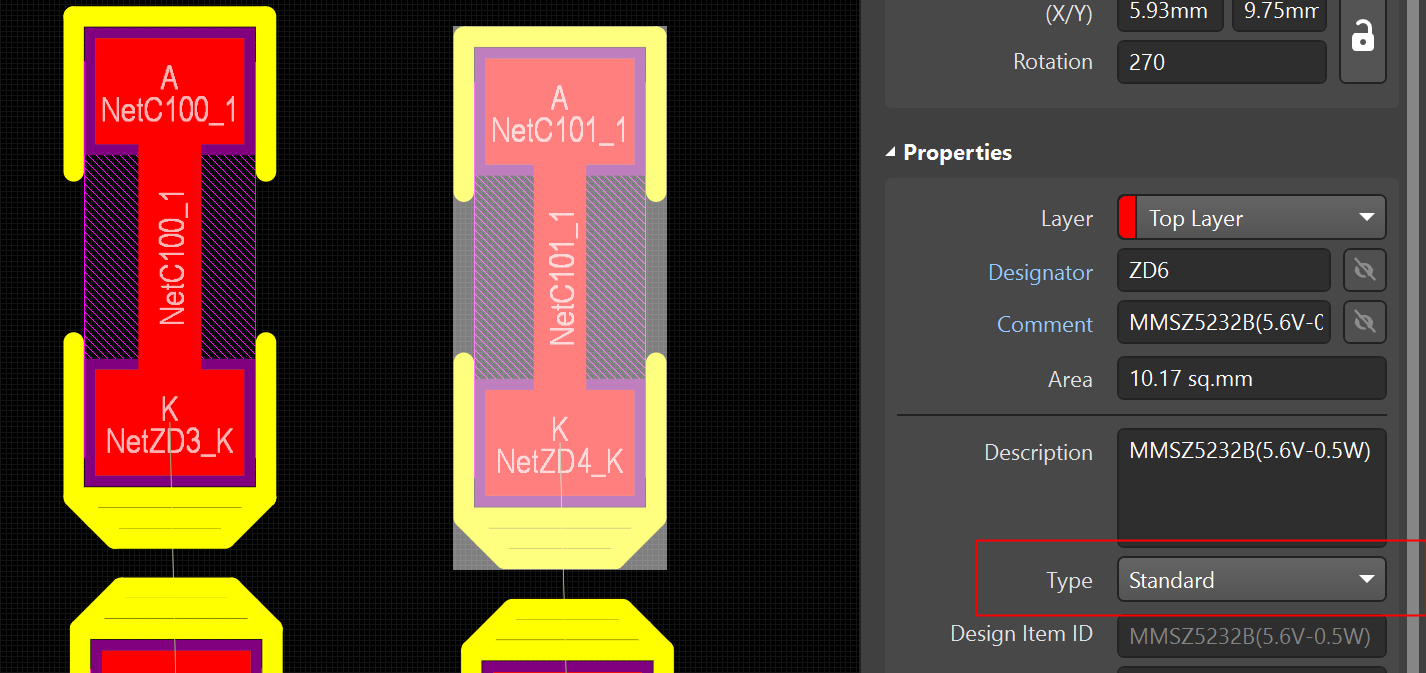

如果PCB布線時遇到此類情況，查看該元件屬性，將元件類型（Type）從Net Tie改為Standard，即可解決此問題。
圖 3

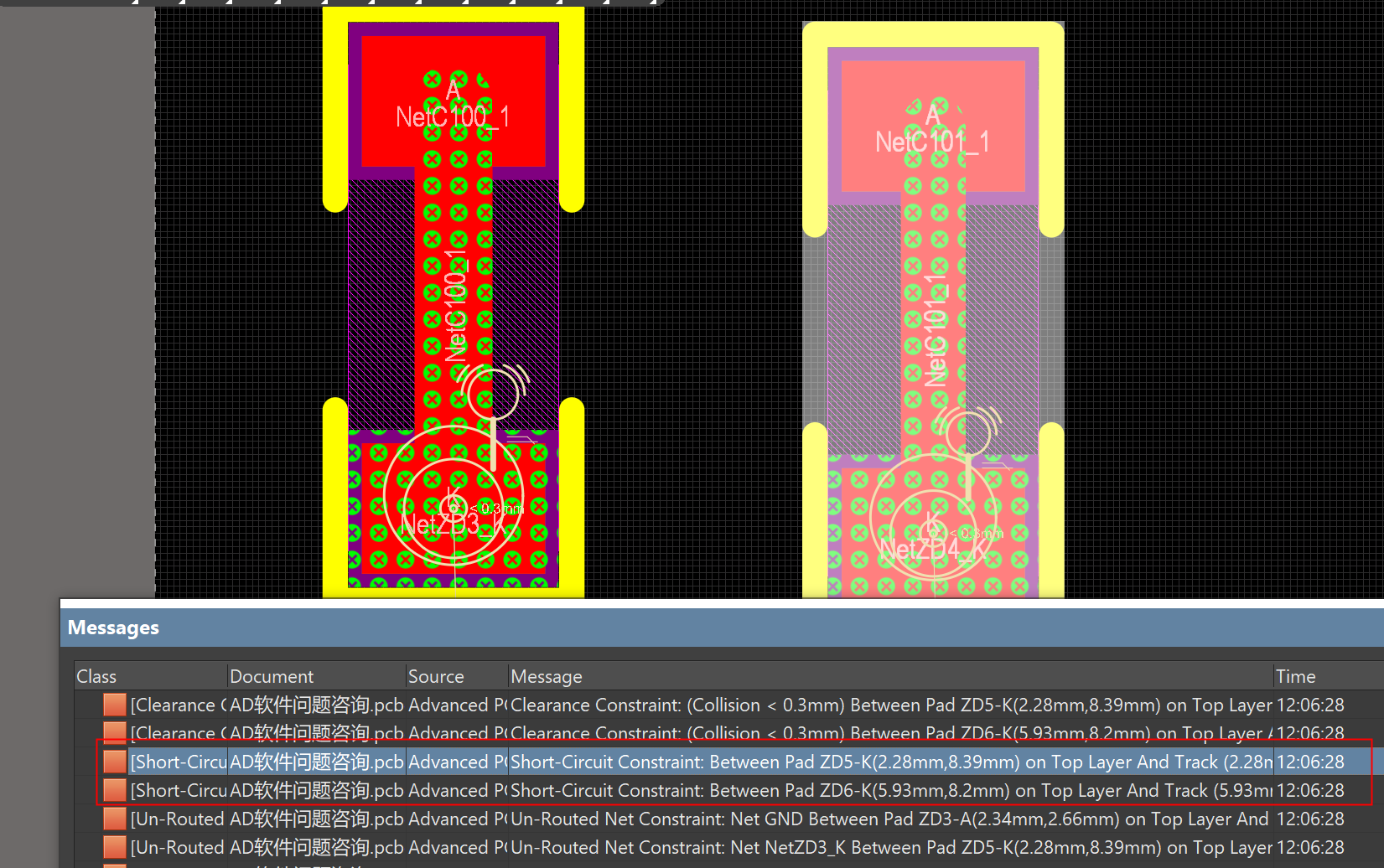

運行DRC檢查，檢查出不同網絡的短路報錯。
圖4
