首頁 > 資源中心 > FAQ 1、 文檔目標
PCB設計界面中抬頭顯示設置的方法。
2、 問題場景

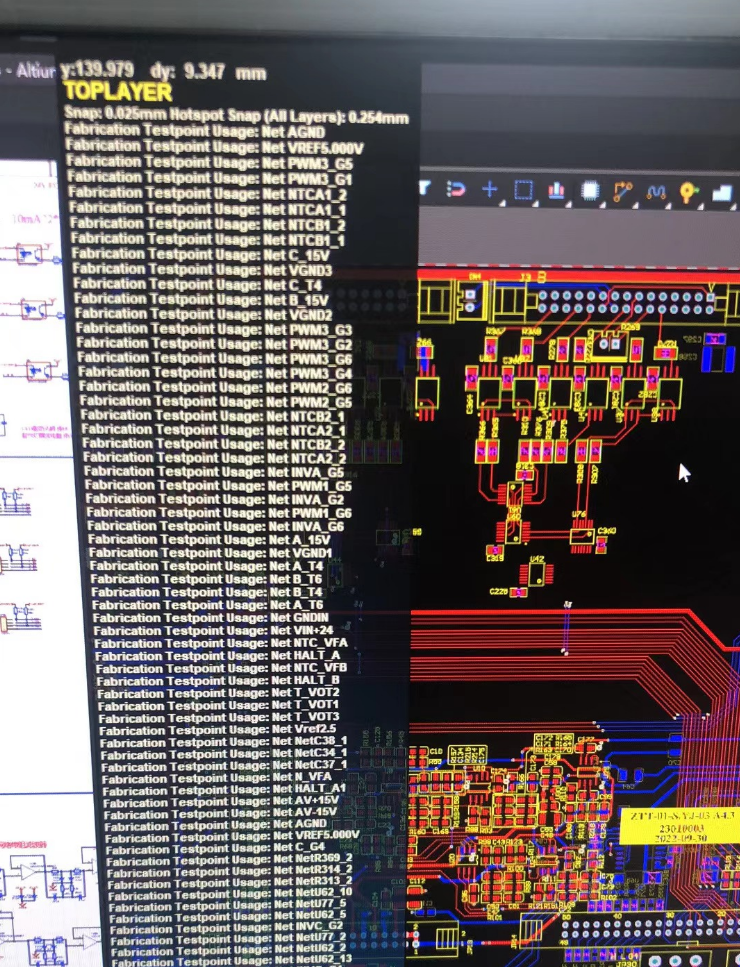

PCB設計界面中左上角有一個抬頭顯示懸浮窗口，這個窗口可以顯示坐標，選中PCB中某個對象后還能顯示它的具體信息。有用戶不喜歡這個窗口，也有用戶因為一些誤操作導致顯示的內容過多，如圖1，影響PCB設計，應該如何去設置？
圖 1
3、軟硬件環境
1）、軟件版本：AD23.8.1
2）、電腦環境：Windows 10
3）、外設硬件：無
4、解決方法

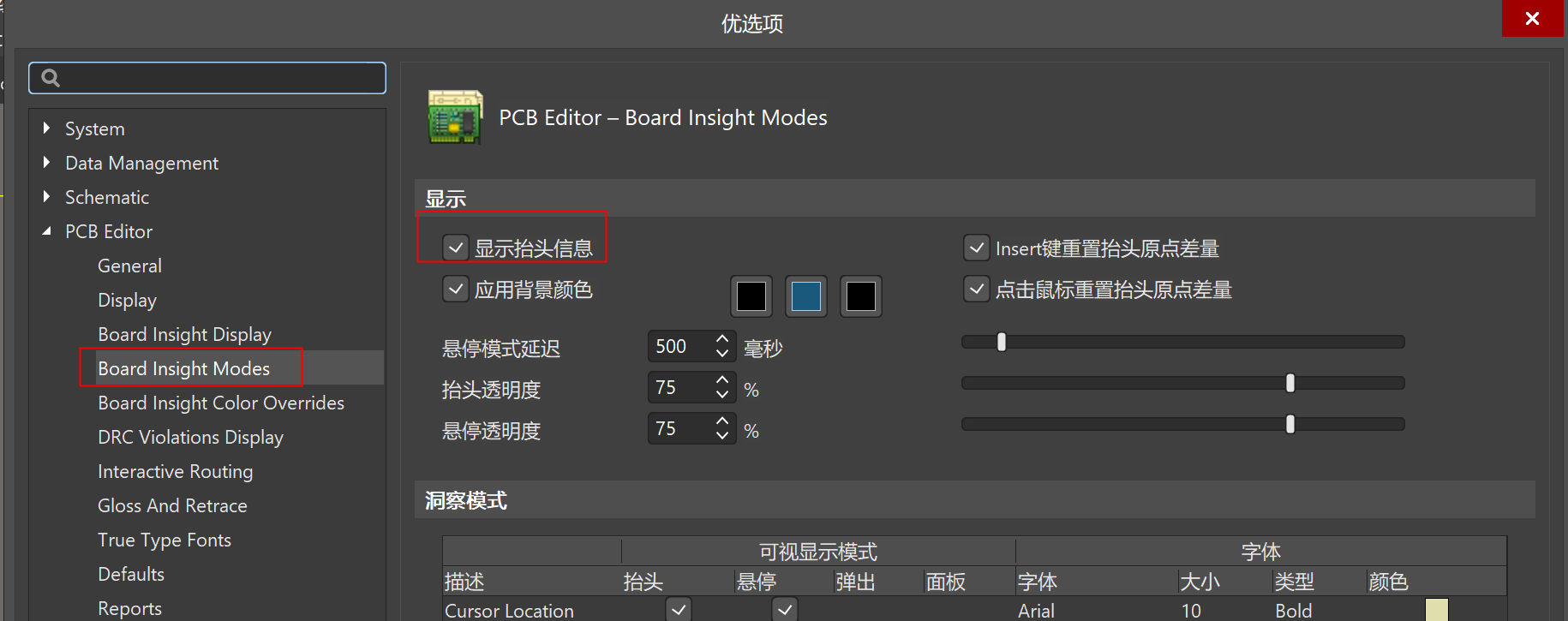

1）、在優選項設置中，找到PCB Editor-Board Insight Modes，通過勾選/取消勾選“顯示抬頭信息”可以將抬頭顯示懸浮窗口設置為顯示或隱藏。也可以直接使用快捷鍵"Shift+H"來實現。
圖2
2）、按快捷鍵“Shift+G”，懸浮窗會跟隨光標移動，可以將其移動到PCB界面的任意位置，再次按快捷鍵"Shift+G"即可固定懸浮窗的位置。

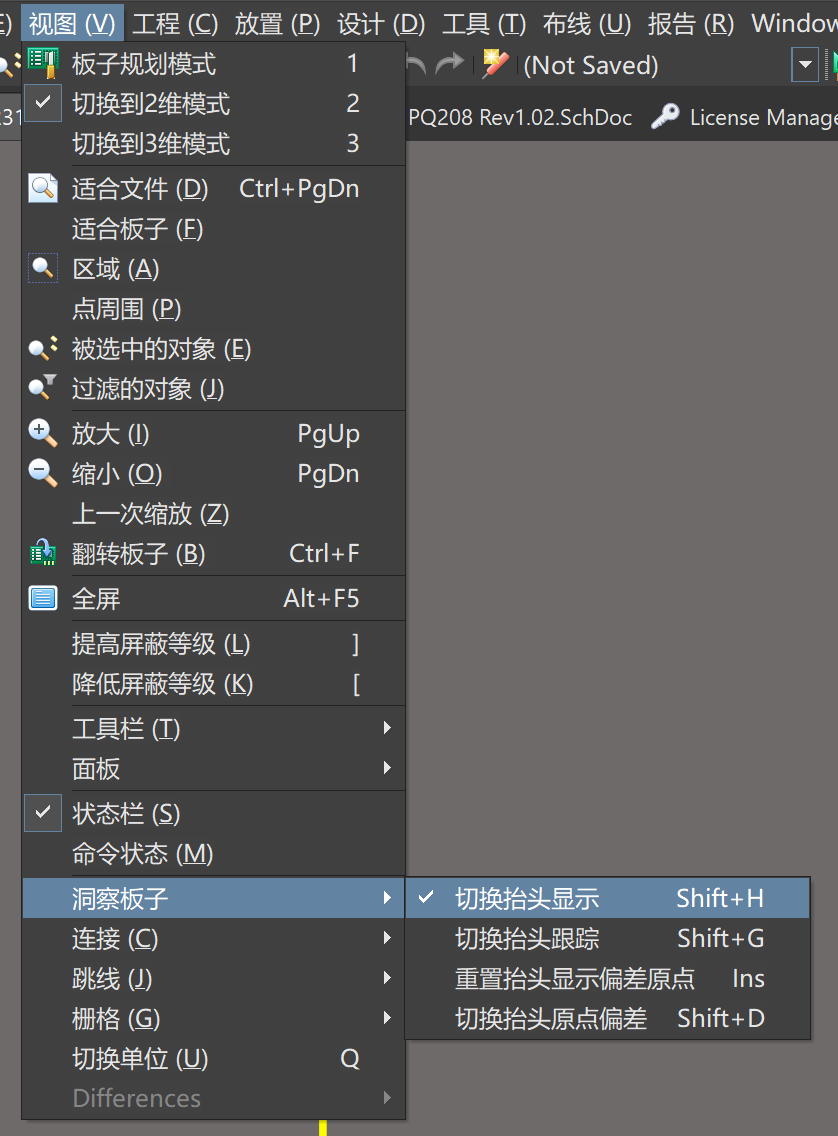

3）、打開菜單中的視圖-洞察板子，也可以看到針對抬頭顯示懸浮窗口設置的快捷鍵，“重置抬頭顯示偏差原點”和“切換抬頭原點偏差”這兩項在設計中一般用不著。
圖3

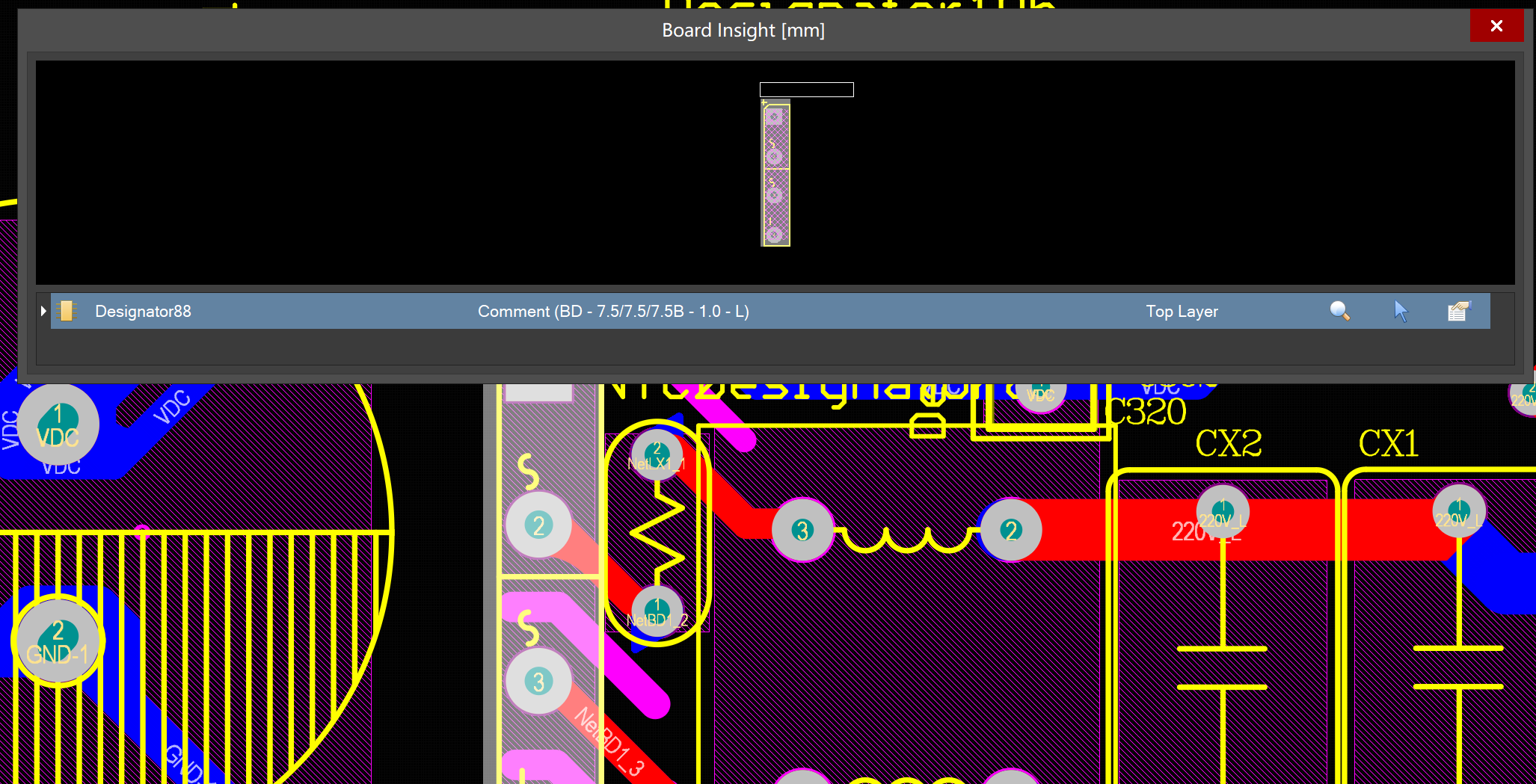

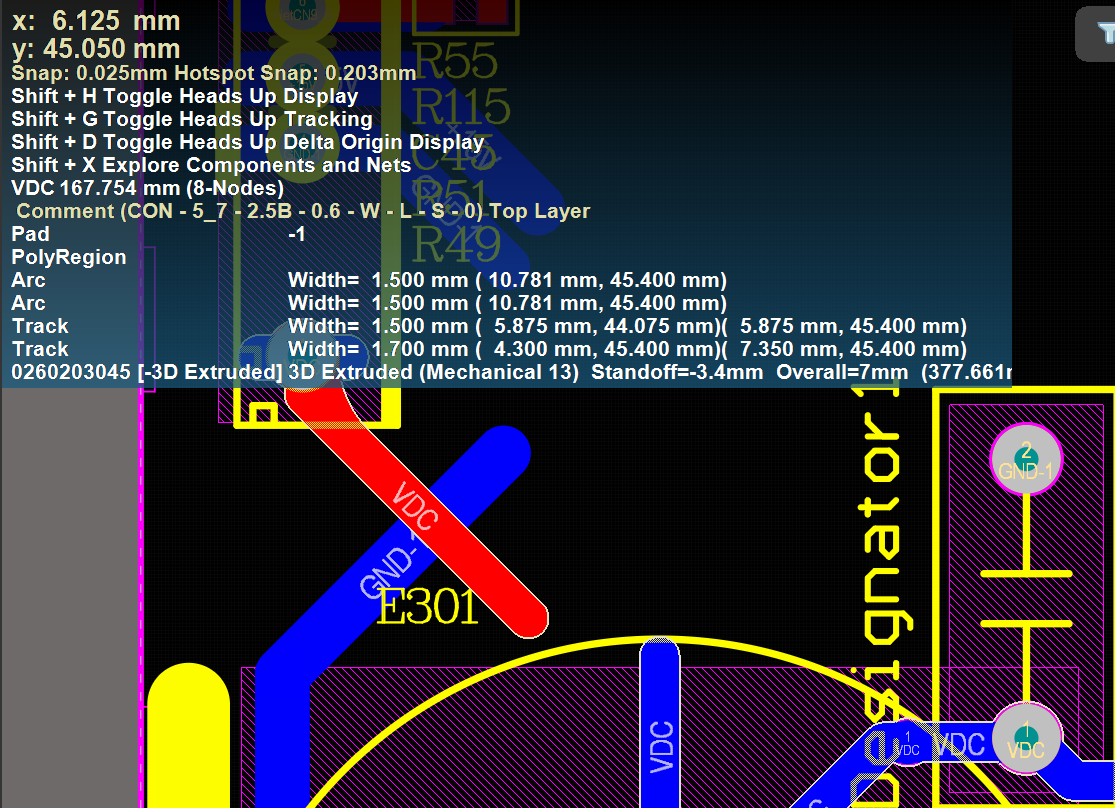

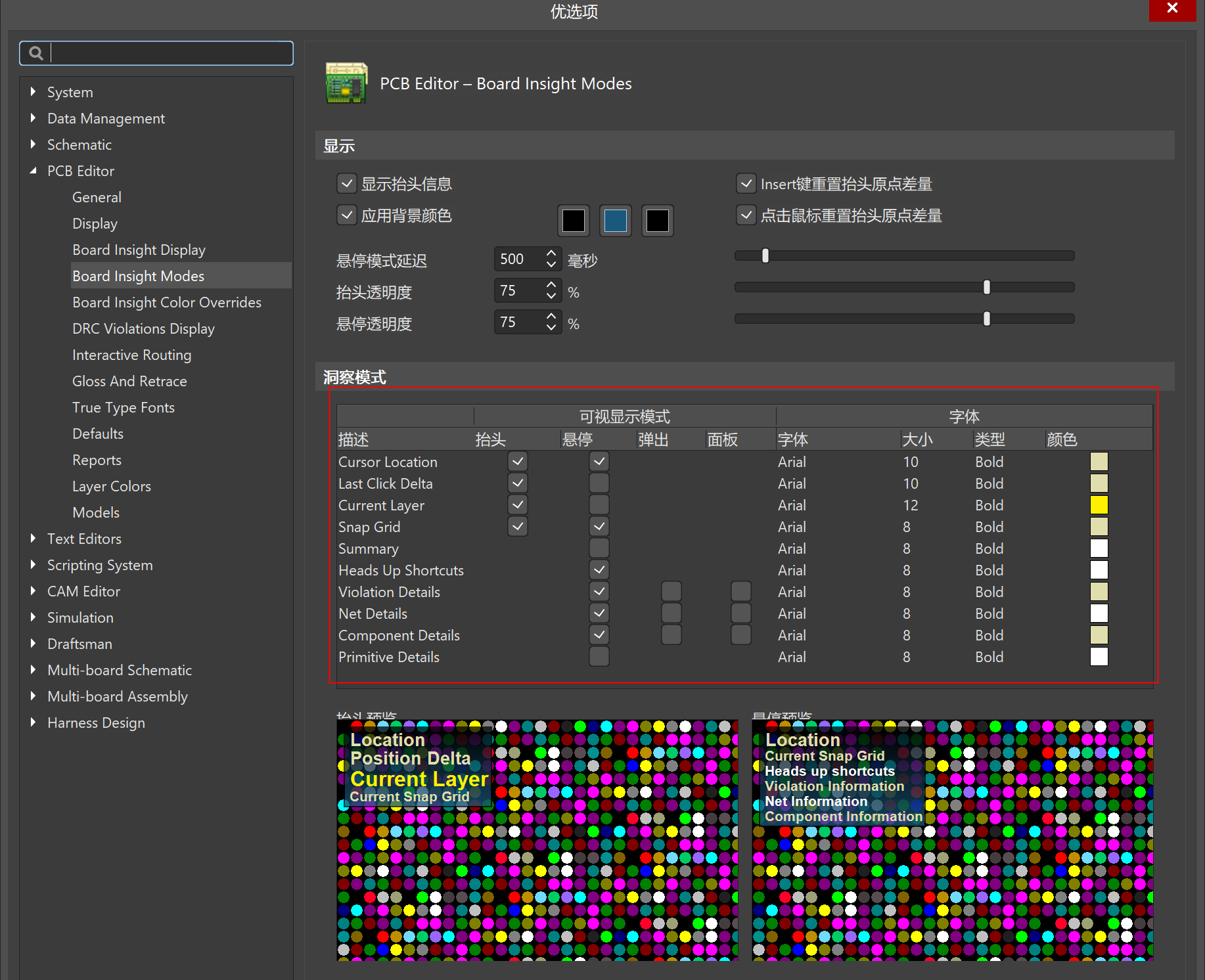

4）、在優選項設置的PCB Editor-Board Insight Modes中，通過更改“洞察模式“中打勾的選項，可以調整抬頭顯示懸浮窗口顯示的信息。此處有個小技巧，勾選了“Net Details”和“Component Details”，在PCB上選擇某個對象時，按快捷鍵"Shift+X"可以打開其Detail窗口，如圖5所示，通過此窗口可以對其進行放大、選中、打開屬性窗口這三項操作。"Primitive Details"不建議勾選，勾選此處懸浮窗口會顯示鼠標懸停位置所有內容信息，導致顯示內容過多，影響視覺，見圖6.
圖4
圖5
圖6
