首頁 > 資源中心 > FAQ 1、 文檔目標
解決PCB布線時無法捕捉到焊盤中心的問題。
2、 問題場景

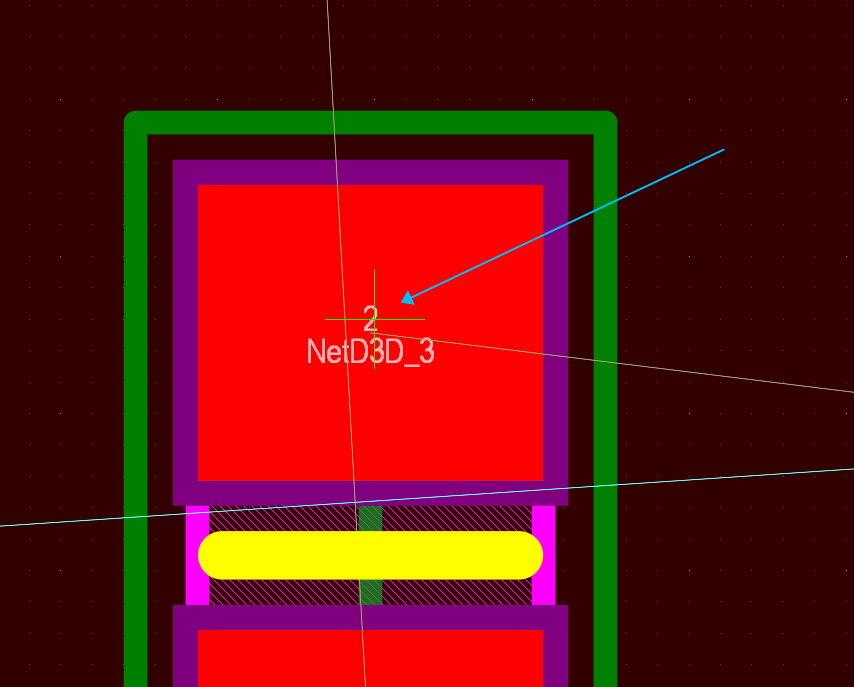

PCB布線時，發現十字光標無法捕捉焊盤中心點，如圖1所示，綠色十字光標靠近焊盤中心，卻沒有自動捕捉到，這是什么原因？
圖 1
3、軟硬件環境
1）、軟件版本：Altium Designer 23.8.1
2）、電腦環境：Windows 10
3）、外設硬件：無
4、解決方法

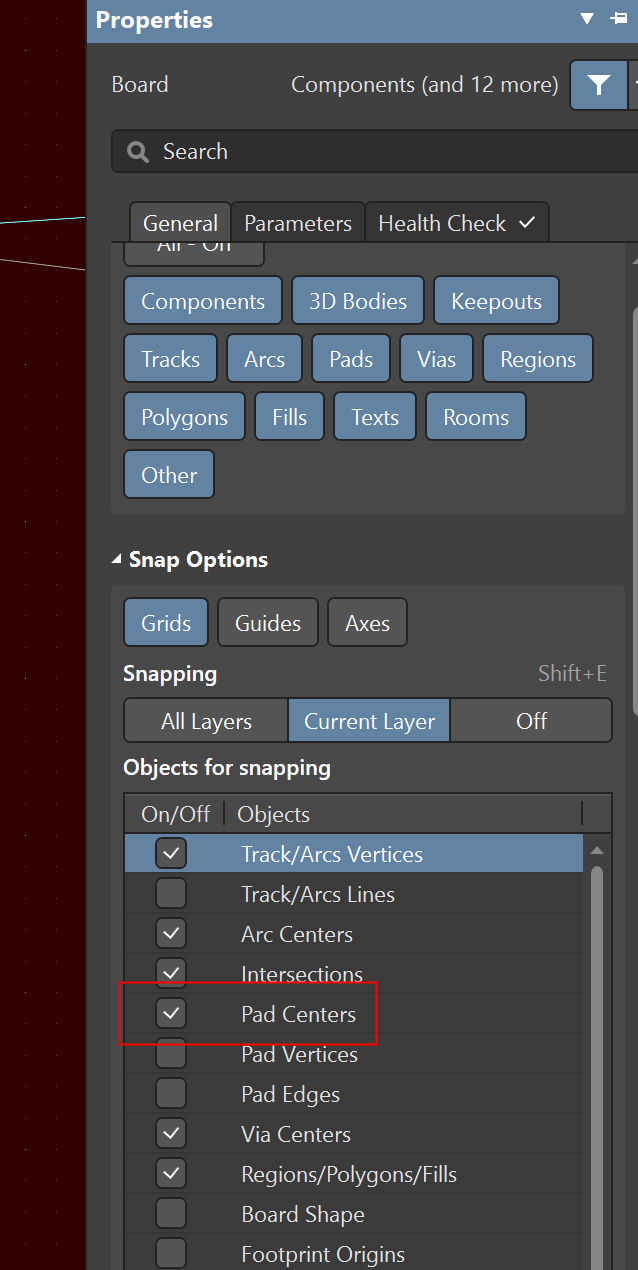

在PCB環境下，不要選中任何對象，打開屬性框，此時顯示的是整個PCB板的屬性。找到Objects of Snapping，看一下Pad Centers是否打勾。Objects of Snapping控制的是列表對象是否可以別自動捕捉，當Pad Centers打勾時，可以自動捕捉到焊盤中心，沒有打勾則不能。
圖 2

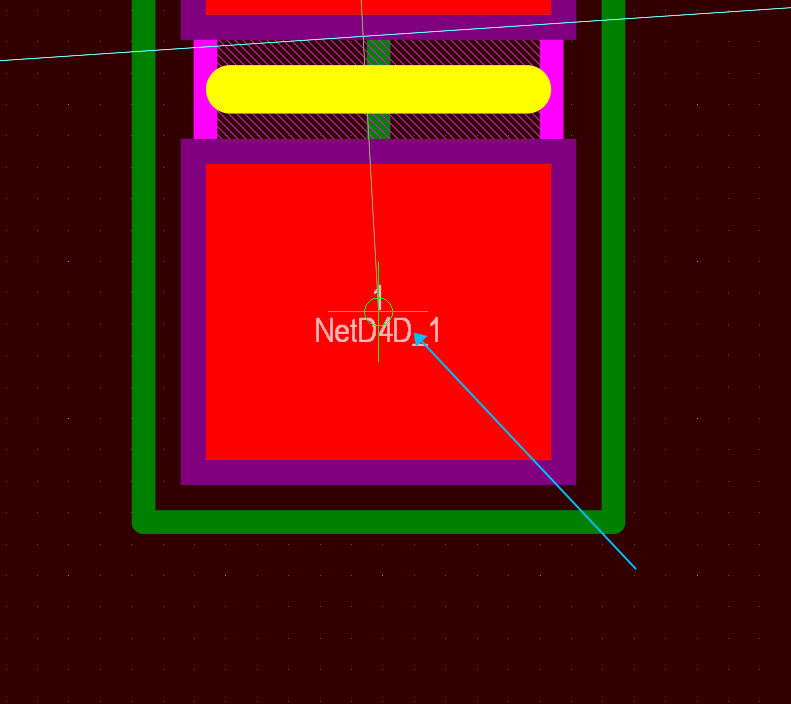

勾選后回到PCB進行布線，十字光標可以捕捉到焊盤中心。這個選項默認是打勾的，如果發現無法捕捉焊盤中心，可能就是誤操作導致打勾被取消，重新勾上就可以。
圖3
