首頁 > 資源中心 > FAQ 1、 文檔目標
原理圖中屏蔽功能的使用方法介紹。
2、 問題場景
不想對原理圖中有部分元器件或電路進行編譯，或者部分無需導入到PCB，但是又不想從原理圖上刪除，如何操作？
3、軟硬件環境
1）、軟件版本：Altium Designer23.8.1
2）、電腦環境：Windows 10
3）、外設硬件：無
4、解決方法

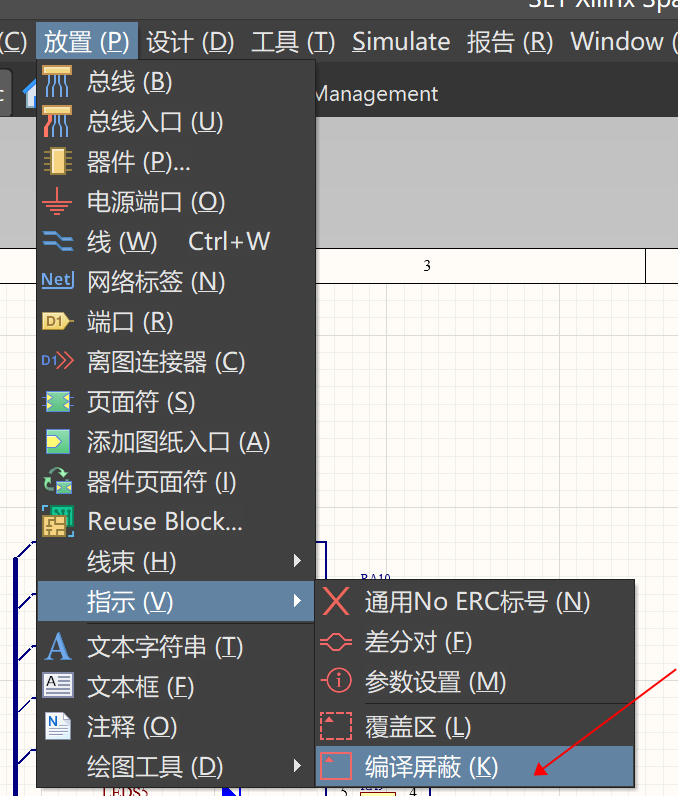

1）、執行”放置“-->“指示”-->“編譯屏蔽”，放置編譯屏蔽區域。
圖1

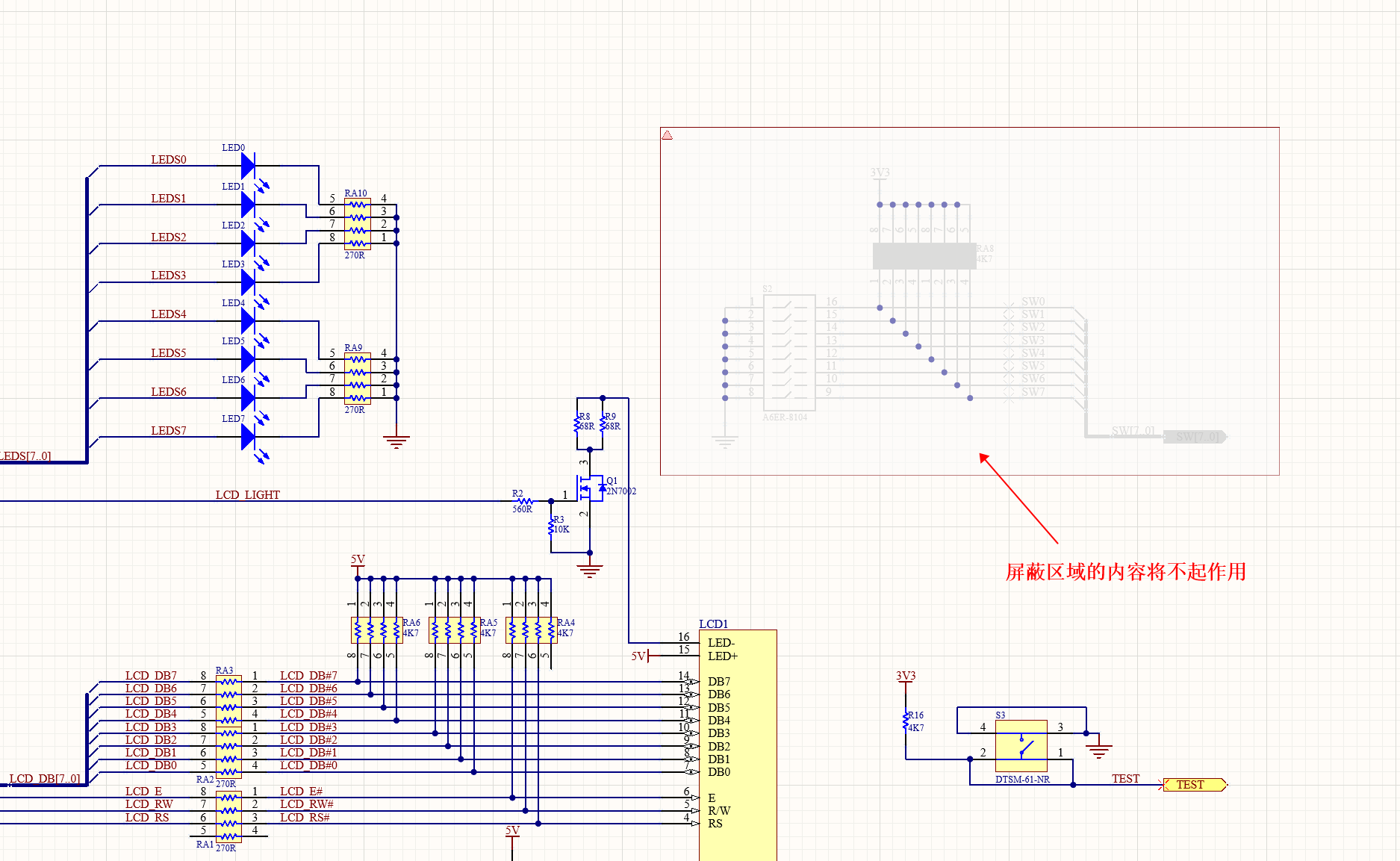

2）、在原理圖中繪制屏蔽區域，把圖上不需要的元器件或電路進行屏蔽，如圖2所示，灰色區域內的部分將不起作用，不會進行編譯或者更新到PCB。如果需要重新使用這部分，只要將屏蔽區域刪除即可。
圖 2
