快速建立異形板框的內縮外擴，并自定義內縮外擴間距。
2、 問題場景
為抑制邊緣輻射效應，電源層相對地層內縮20H的距離，也就是需要符合 20H 原則。
若內縮 20H 則可以將 70 的電場限制在接地邊沿內；內縮 100H 則可以將 98 的電場限制在內。

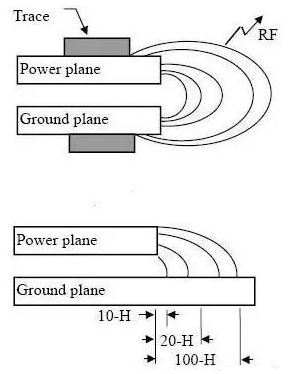

圖 1
3、軟硬件環境
1）、軟件版本：Altium Designer 23.7.1
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法

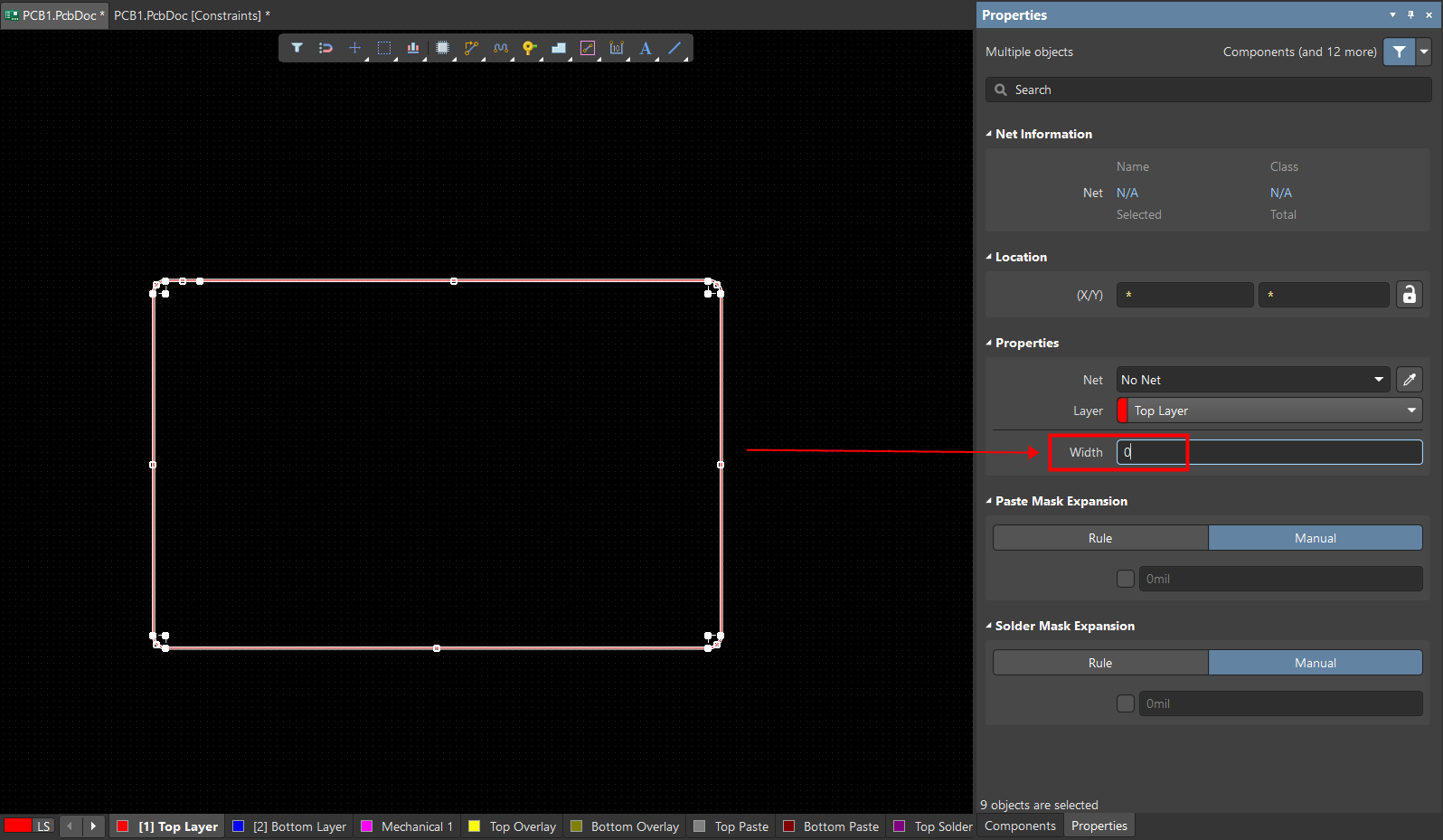

1. 在 TOP層繪制一個圓角矩形（在機械層不行），全選邊框，在屬性板中將線寬修改為 0mil。
圖 2
2. 選擇外形圖，執行命令TJ，就可以得到內縮和外擴圖形。
圖 3

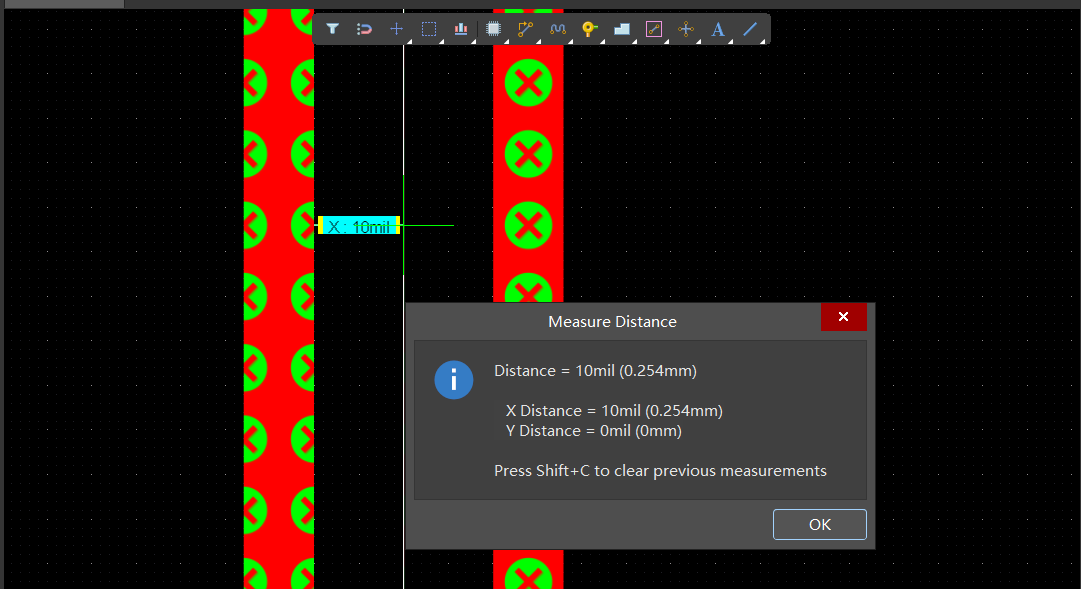

3. 使用測量工具，可以看到內縮和外擴的距離為 10mil。
圖 4

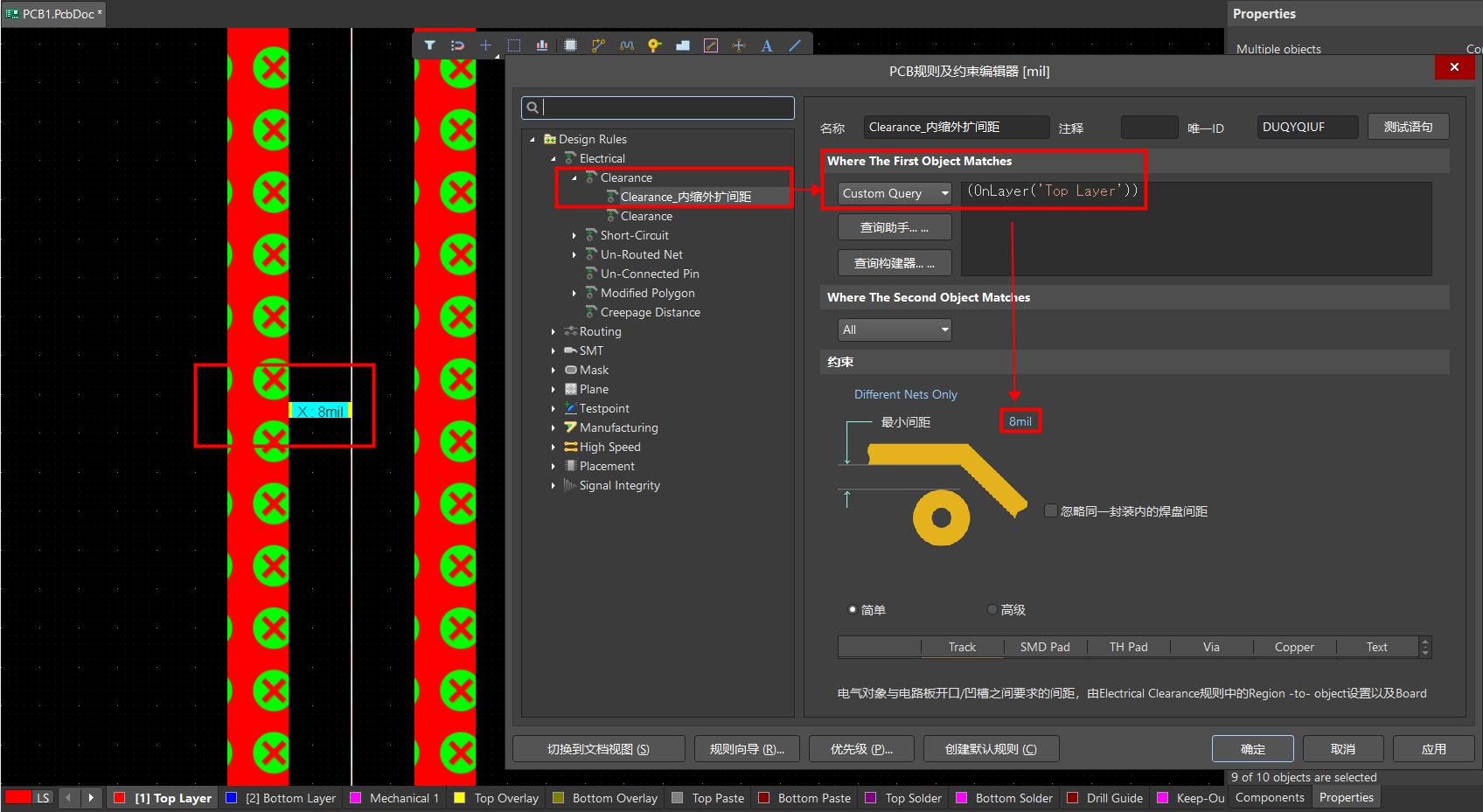

4. 如何自定義設置內縮和外擴的距離，這里可以添加一條規則進行約束。（設置完之后可以將該規則取消使能）
圖 5

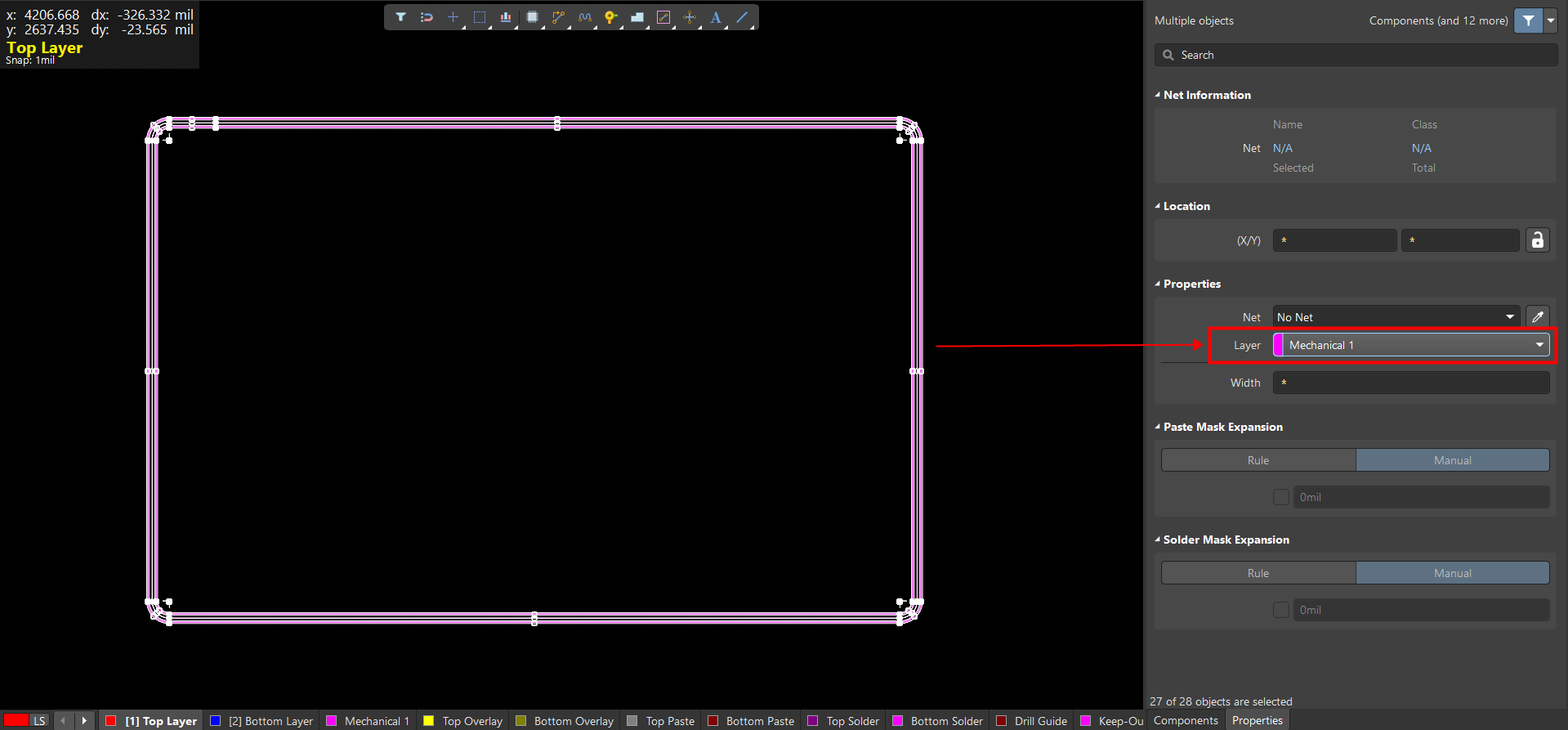

5. 最后全選調整至板框層即可。
圖 6
