首頁 > 資源中心 > FAQ 1、 文檔目標
如何使用原理圖位號自動標注功能。
2、 問題場景

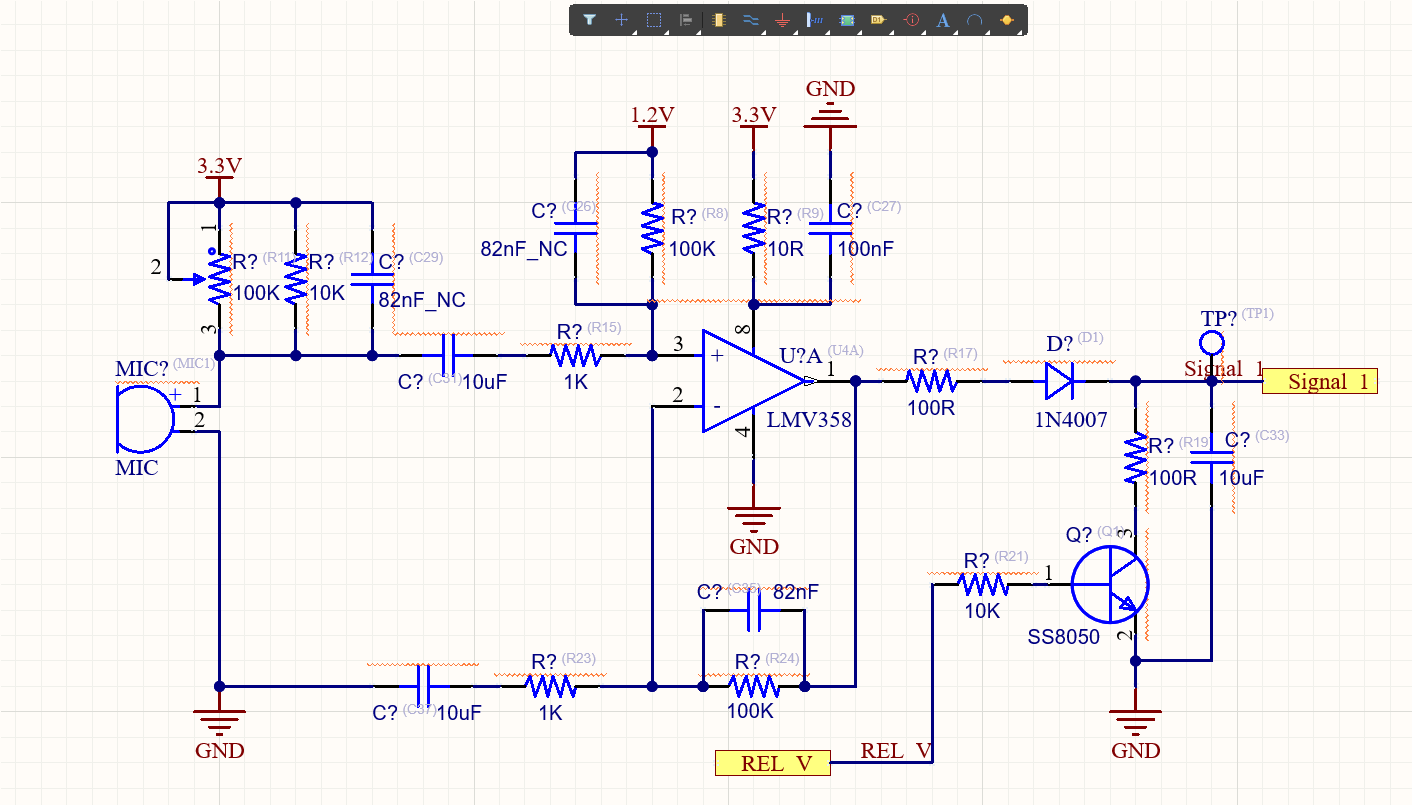

剛畫好的原理圖位號全部都是亂的，器件上都有紅色報錯標注，不僅造成出圖時十分不和諧，而且編譯不通過，無法進行下一步 PCB 工作，并且手動進行調整會大大增加工作量。
圖 1
3、軟硬件環境
1）、軟件版本：Altium Designer 不限
2）、電腦環境：Windows 11
3）、外設硬件：無
4、解決方法
原理圖標注使用【標注】對話框進行配置。該對話框提供了一些控件，用于系統地將指示符分配給項目選定圖紙中的所有或選定零件，并確保指示符是唯一的，并根據其位置進行排序。注釋選項可以配置為封裝多部件元件、設置索引和后綴選項、重置原理圖標號（包括任何重復標號）。

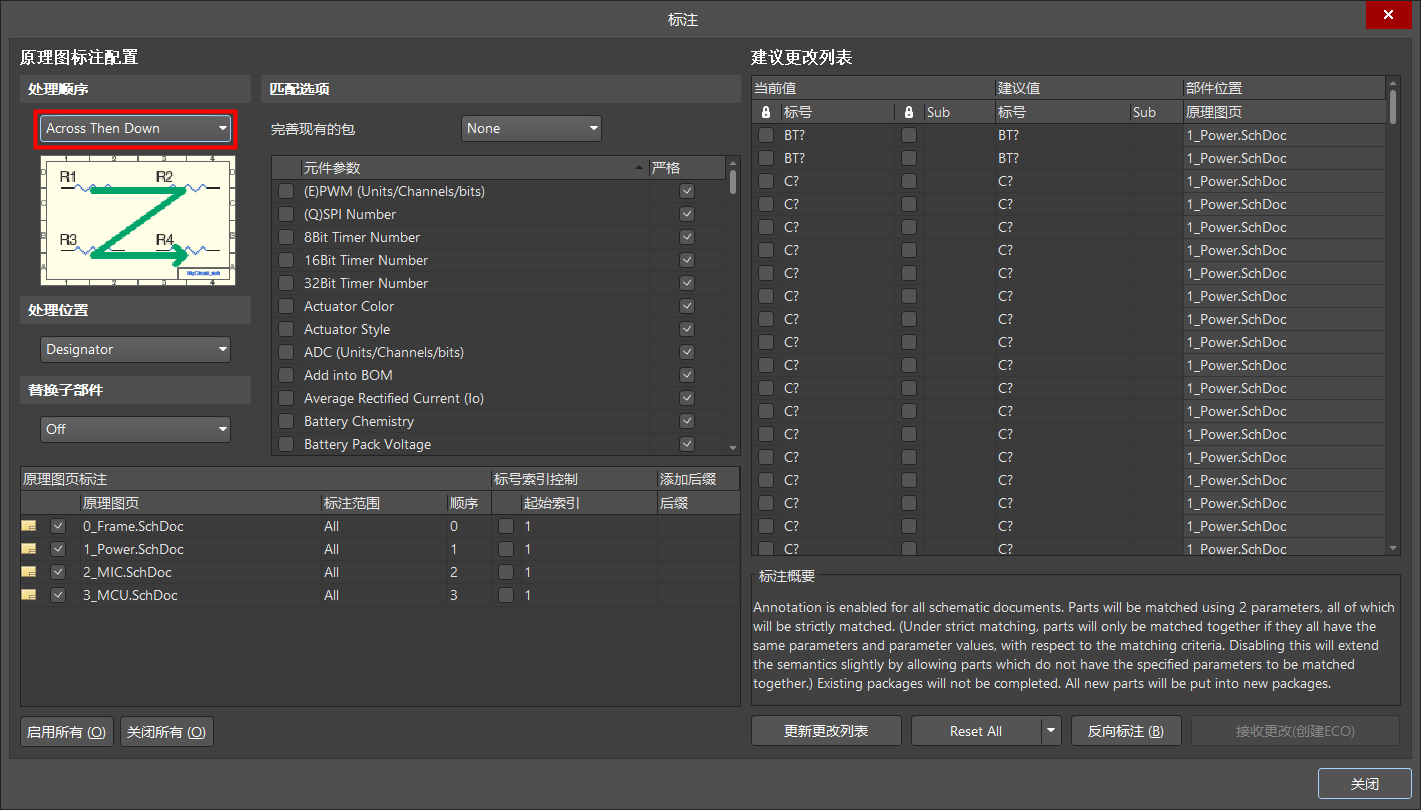

菜單欄下打開：【工具】→【標注】→【原理圖標注】
圖 1
【處理順序】

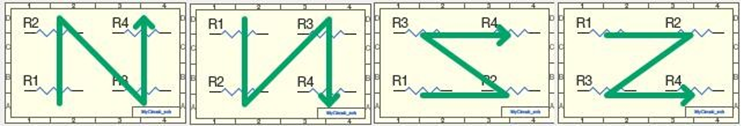

編號方式，提供四種處理順序根據需要進行選擇。
圖 2
【原理圖頁標注】

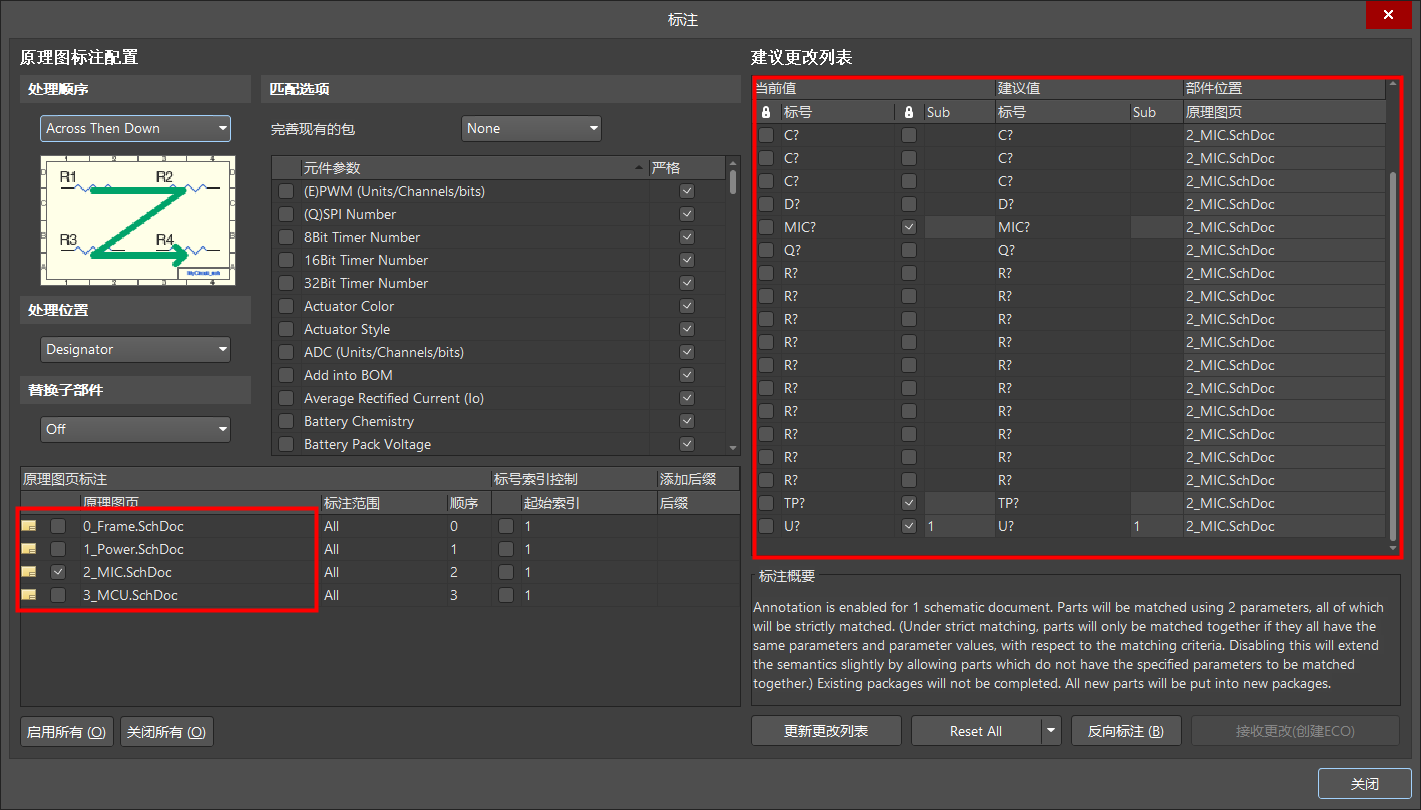

對于多頁原理圖項目時，可以根據需要選擇進行變更的原理圖圖紙，右側會實時顯示選擇的原理圖中的器件，當前位號值和建議位號值。
圖 3

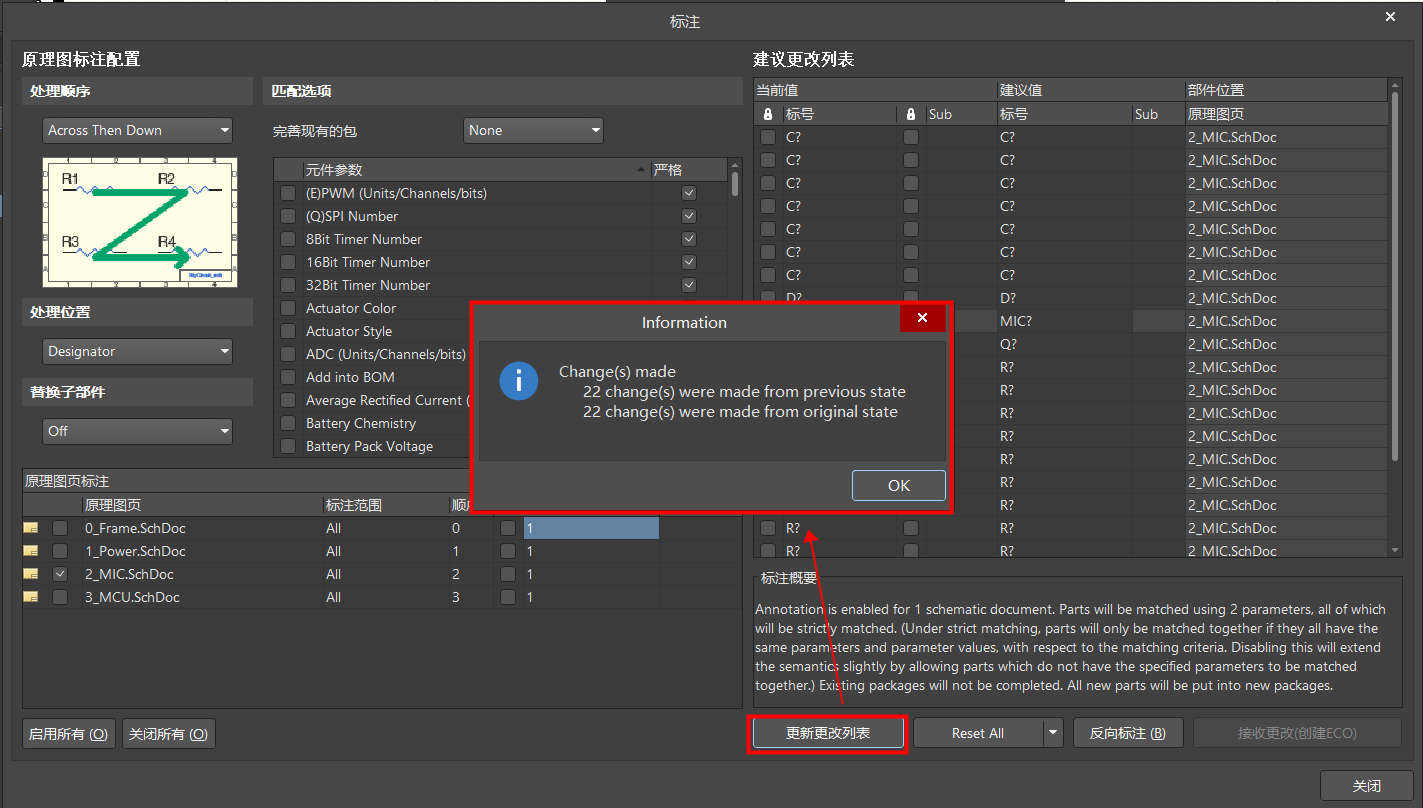

點擊【更新更改列表】，彈出需要改變的器件數量，點擊【ok】即可。
圖 4
可以看到元器件的建議值，已經自動生成了位號。

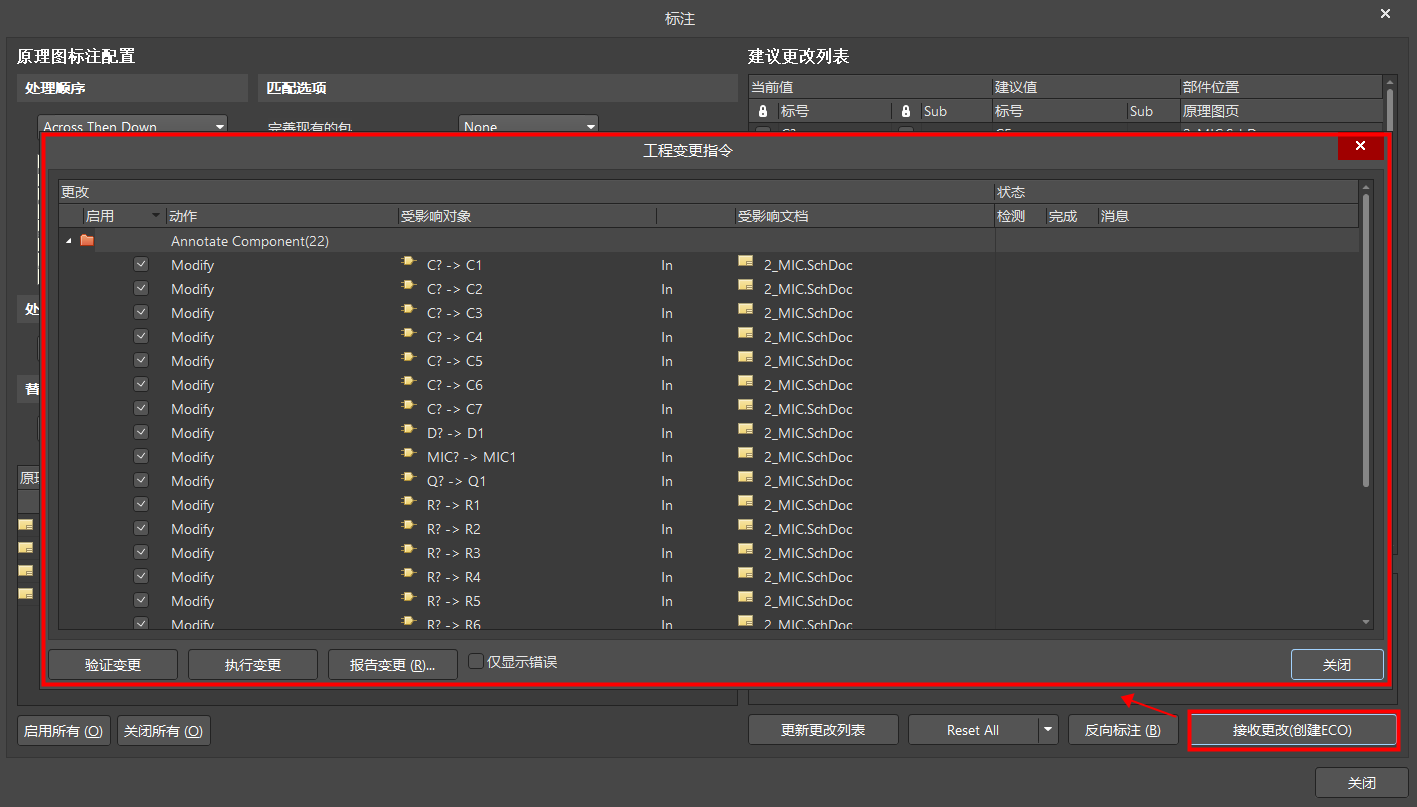

點擊【接收更改（創建ECO）】，彈出【工程變更指令】窗口。
圖 6

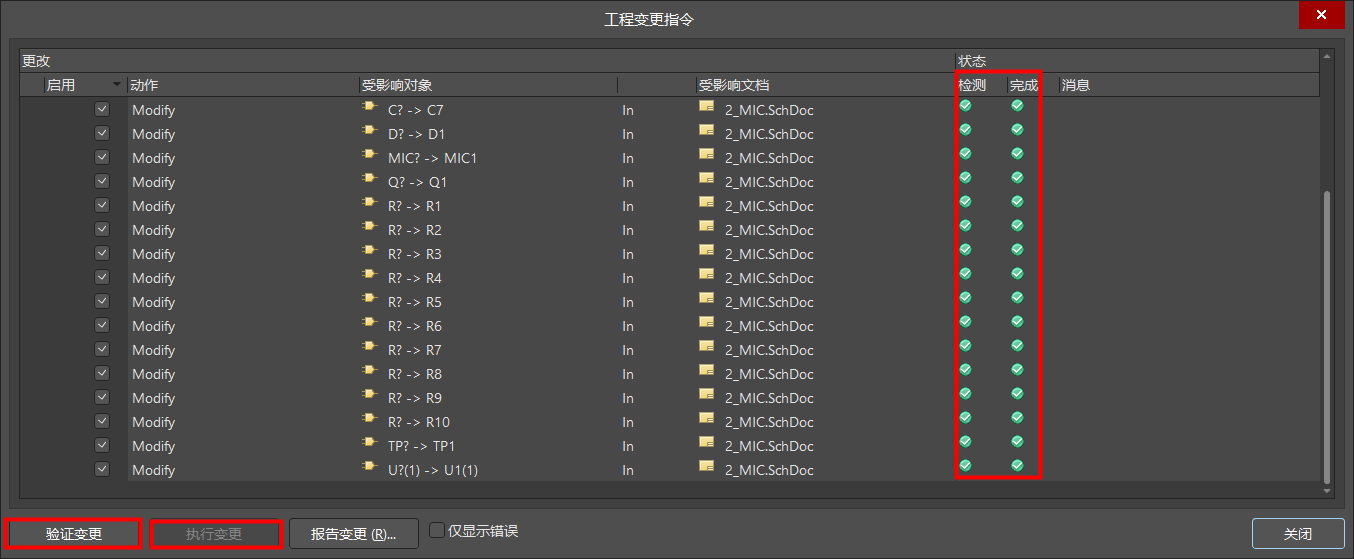

先后點擊【驗證變更】、【執行變更】兩個指令?？梢钥吹綀绦兄噶詈?，狀態欄報綠色對勾表示都通過。
圖 7

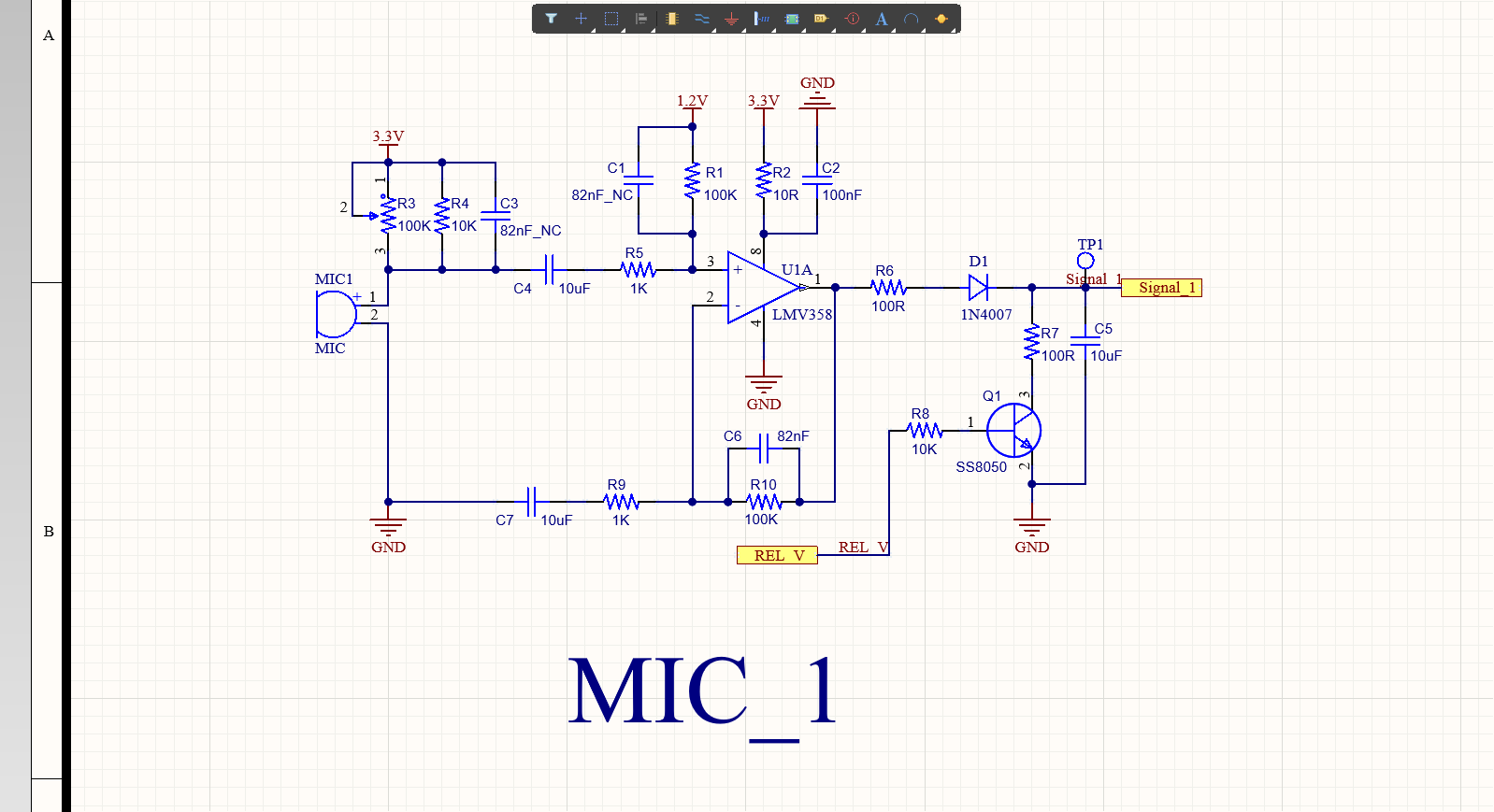

將彈窗全部關閉，回到目標原理圖中。可以看到元器件的標號已全部更改完畢。
圖 8
【標注范圍】

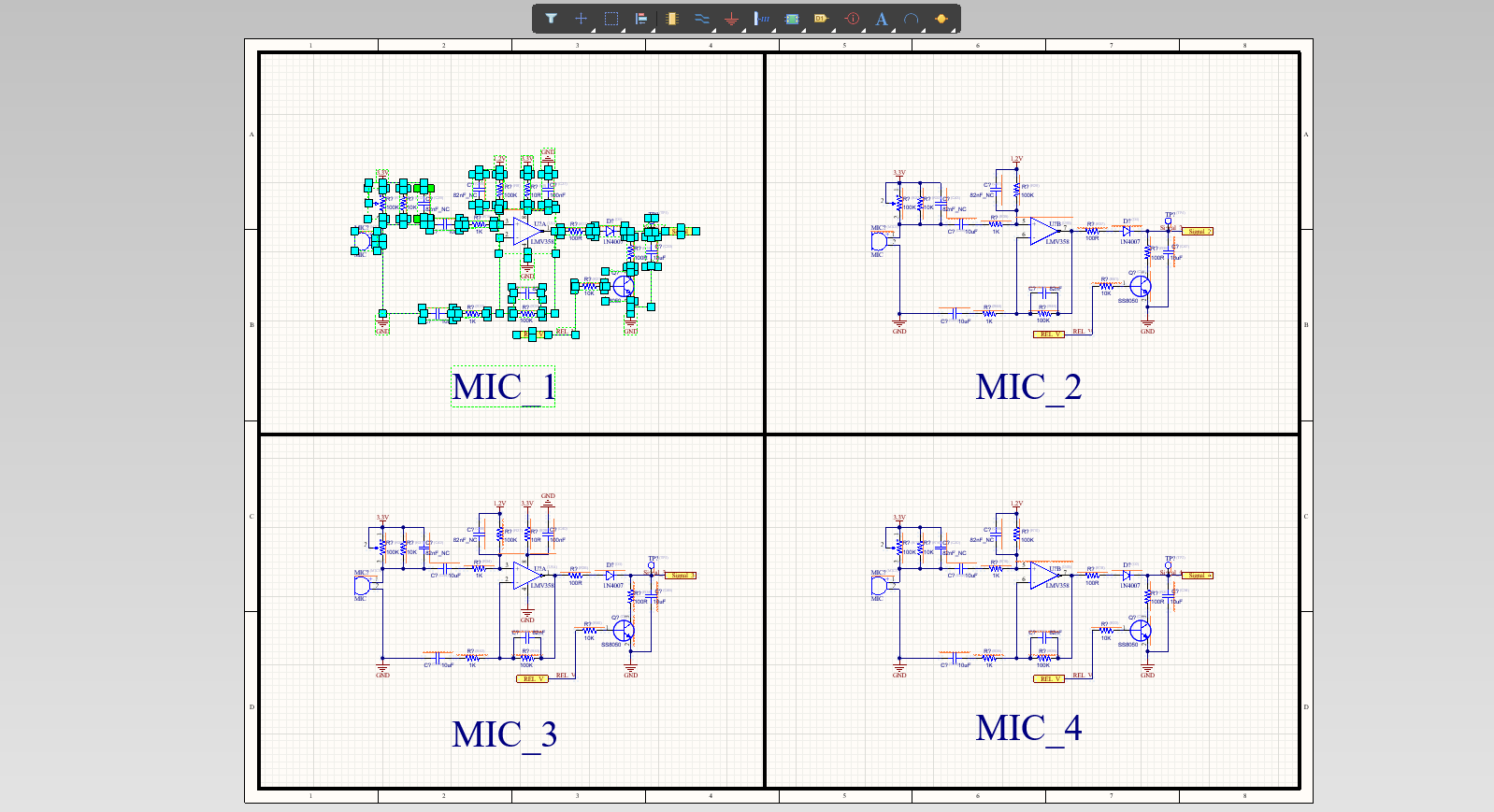

在同一張圖紙中，想進行對部分電路進行標注，需要先進行選中。
圖 9

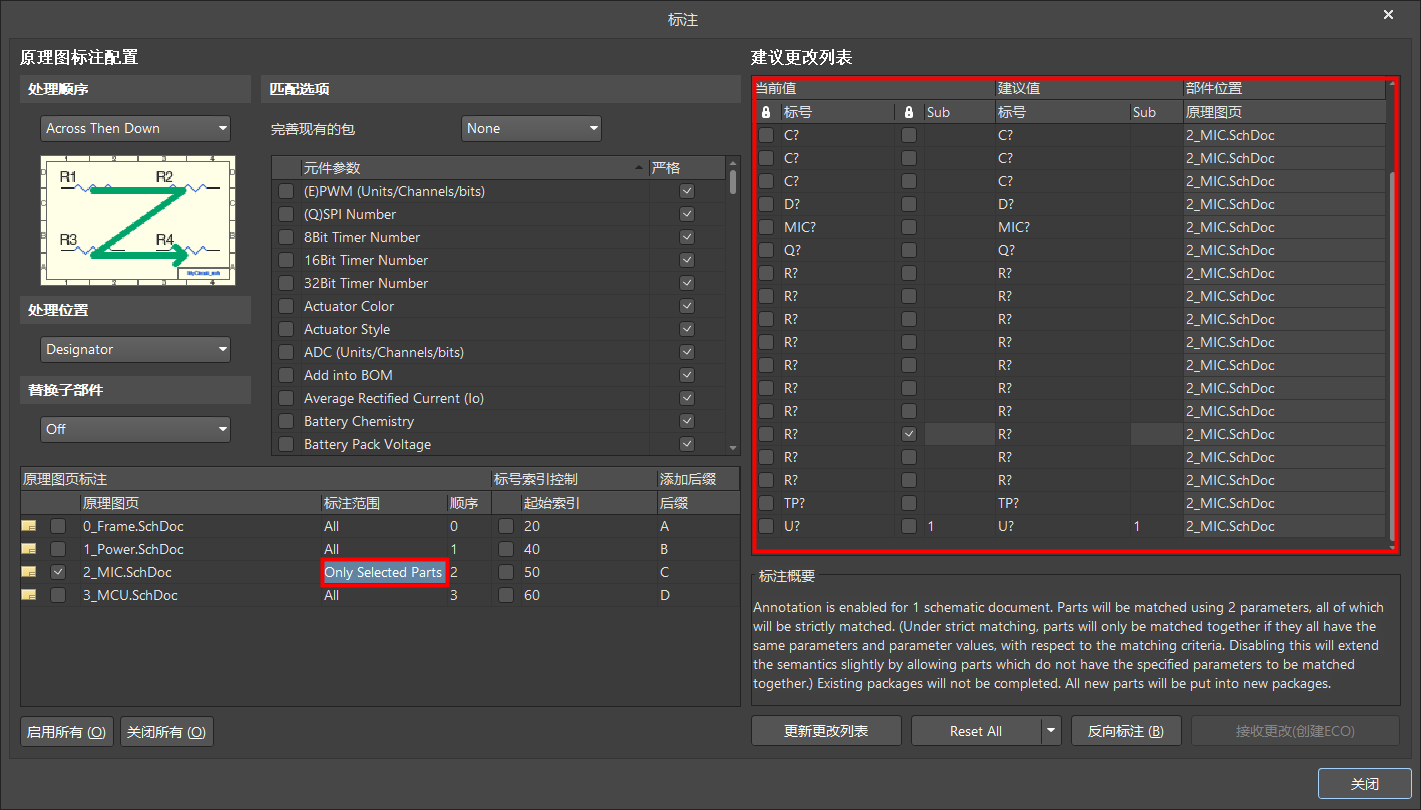

在【標注】中的【標注范圍】進行選擇【Only Selected Parts】，右側數據即會實時顯示。
圖 10
【標號索引控制】

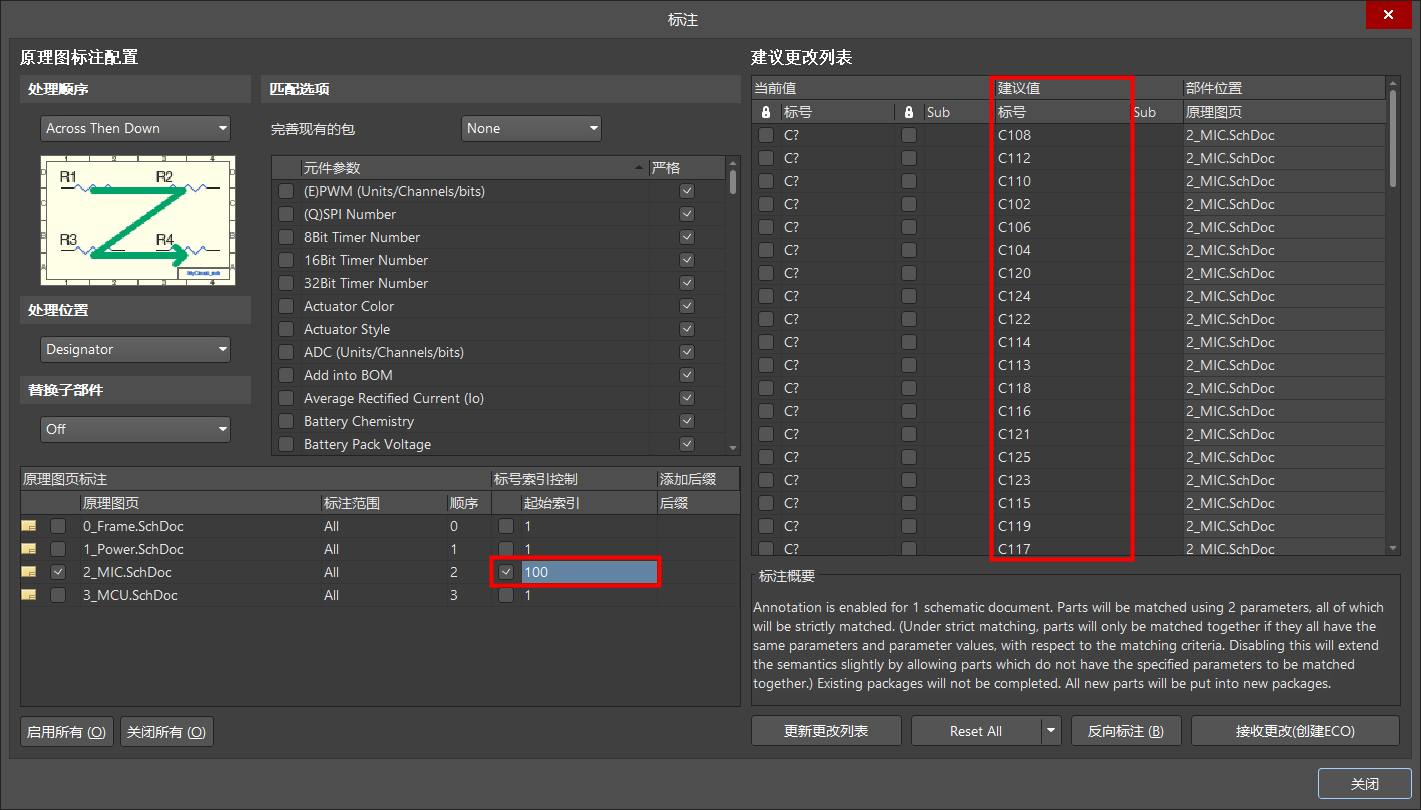

添加【起始索引】后，【建議值】會根據設置進行重新編號。
圖 11

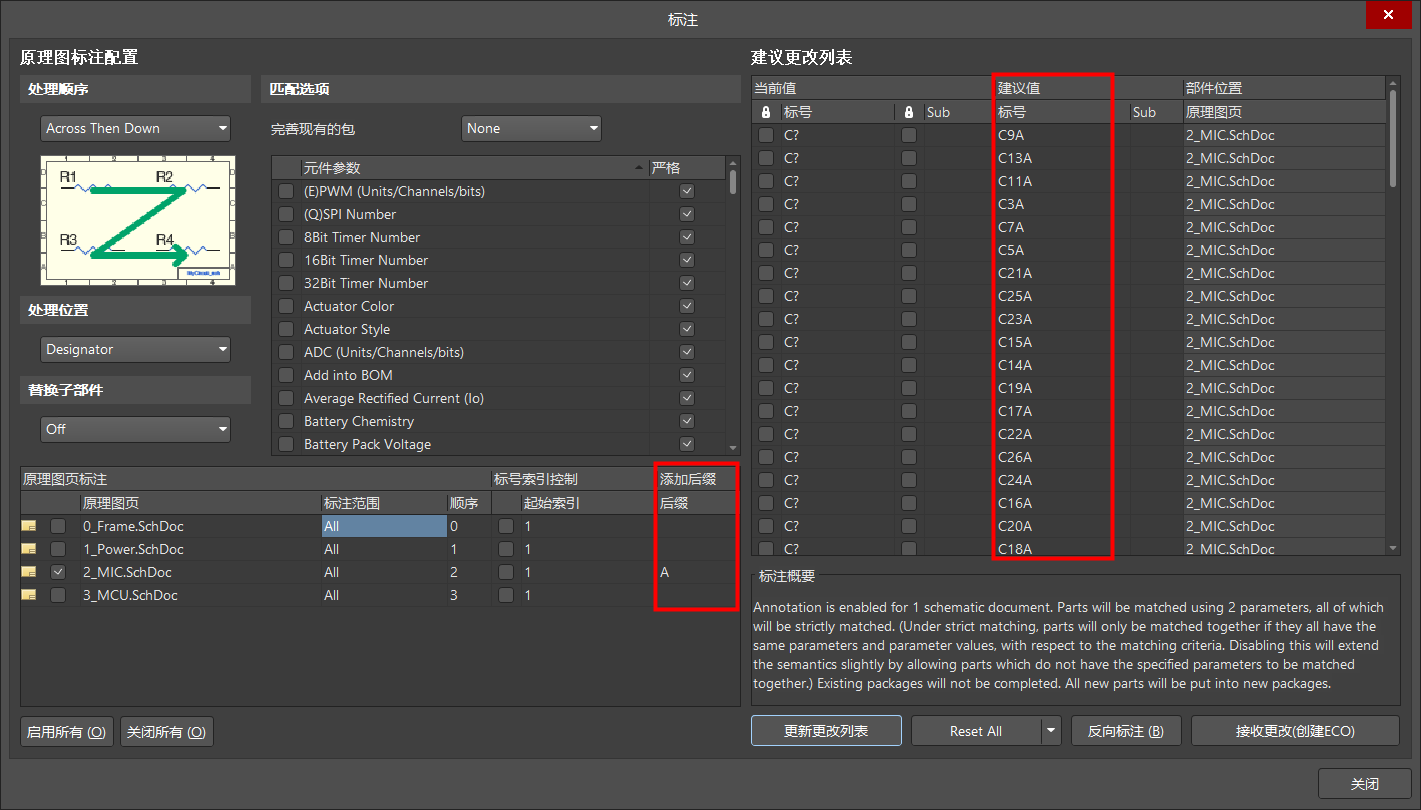

【添加后綴】
添加【后綴】后，【建議值】會根據設置進行重新編號。
圖 12
