首頁 > 資源中心 > FAQ 1、 問題場景

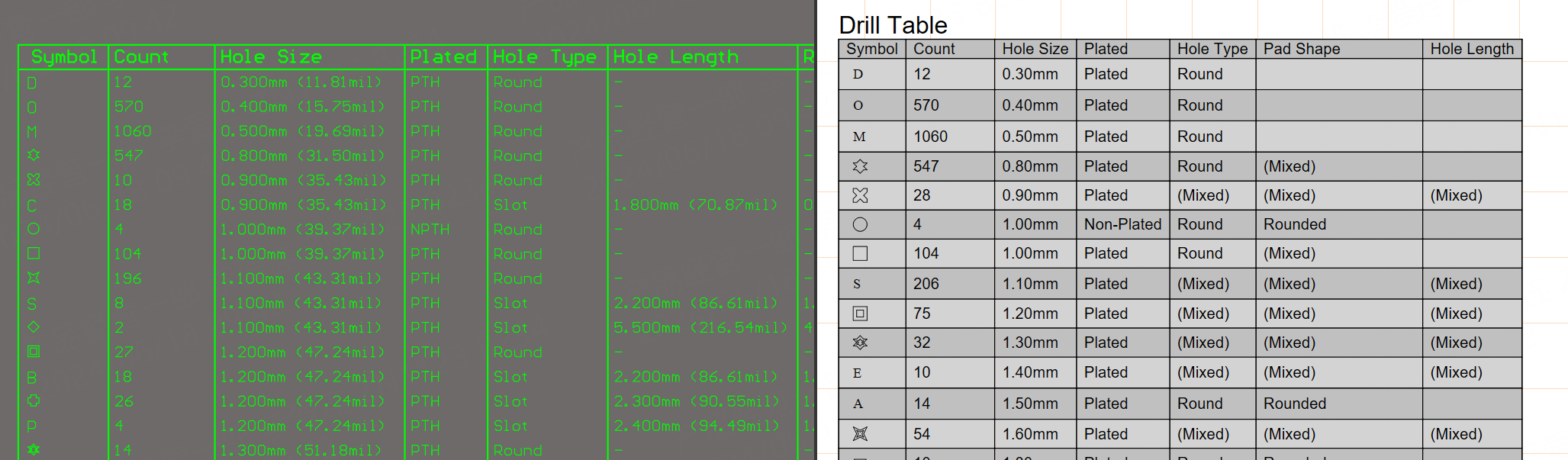

如下圖所示在 PCB 內放置鉆孔表信息完整，但是在 Draftsman 中添加鉆孔表后發現鉆孔信息被折疊，顯示不全的現象。

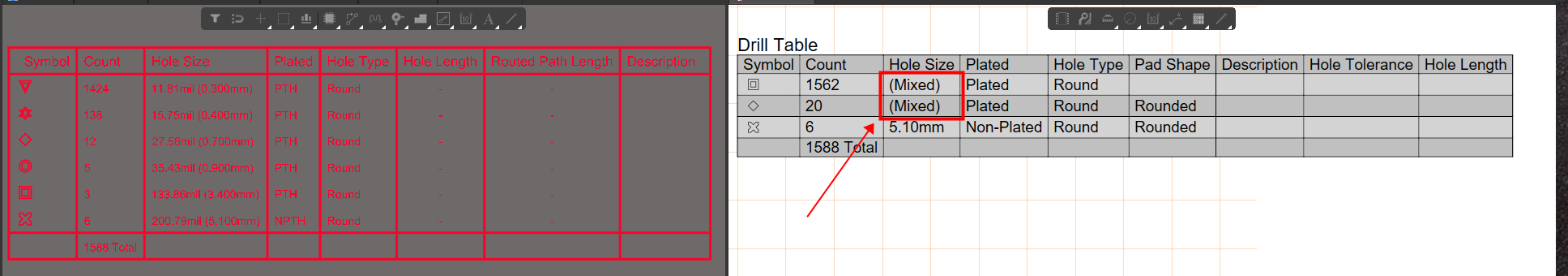

這里以【Hole Size】參數舉例。
圖 1
2、軟硬件環境
1）、軟件版本：Altium Designer 24.5.2
2）、電腦環境：Windows 10
3）、外設硬件：無
3、解決方法
在 Draftsman 中放置 Drill Table 后需要調整顯示的信息。

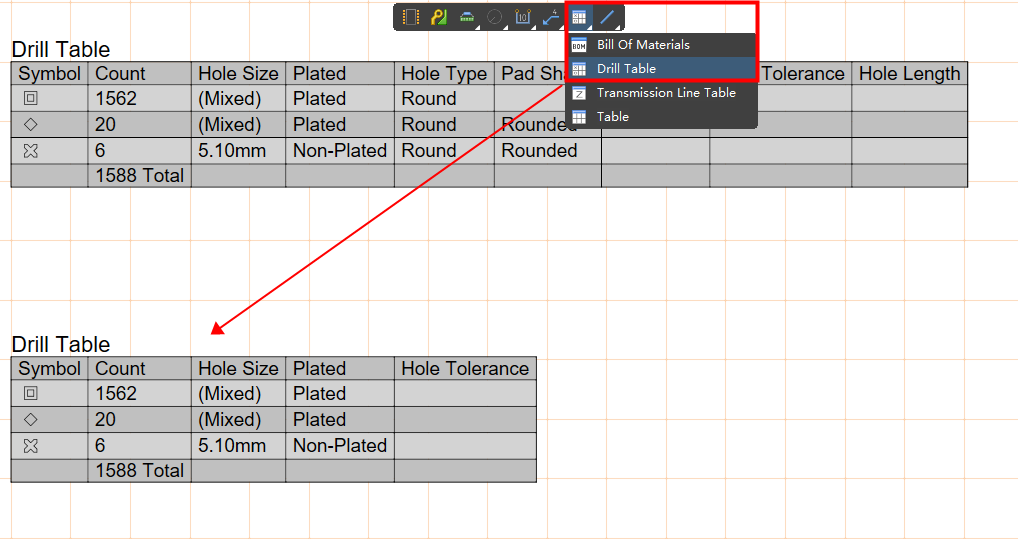

圖 2

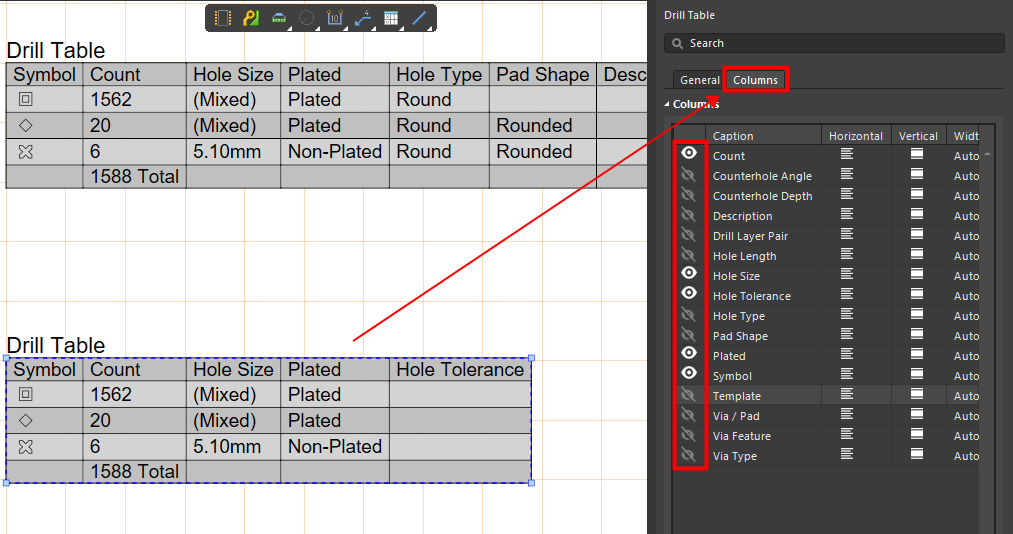

雙擊 Drill Table，打開屬性面板【Columns】顯示對應表頭信息。
圖 3

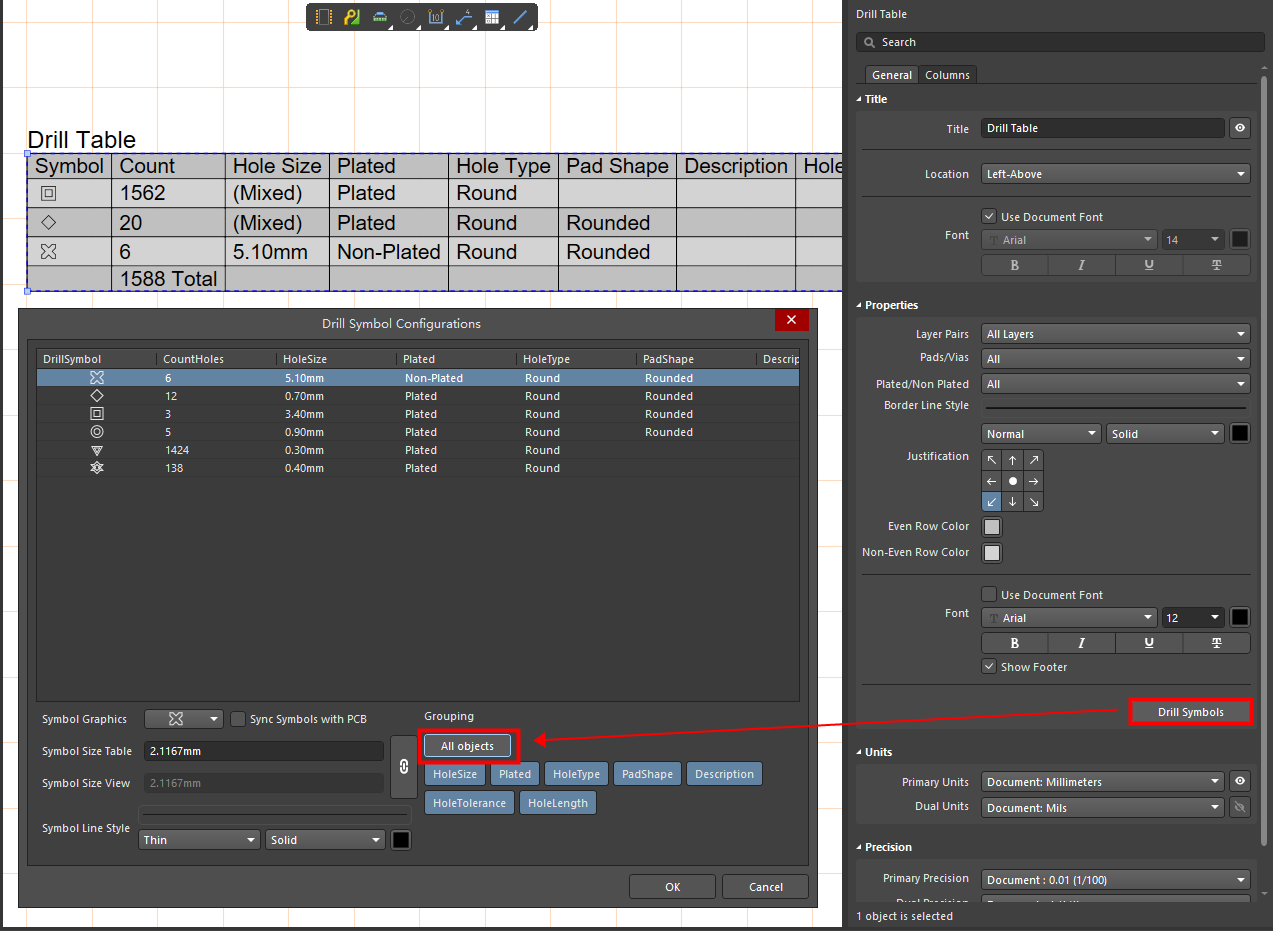

在 Drill Table 屬性中點擊【Drill Symbol】，打開【Drill Symbol Configurations】對話框，點擊【All objects】→【OK】
圖 4

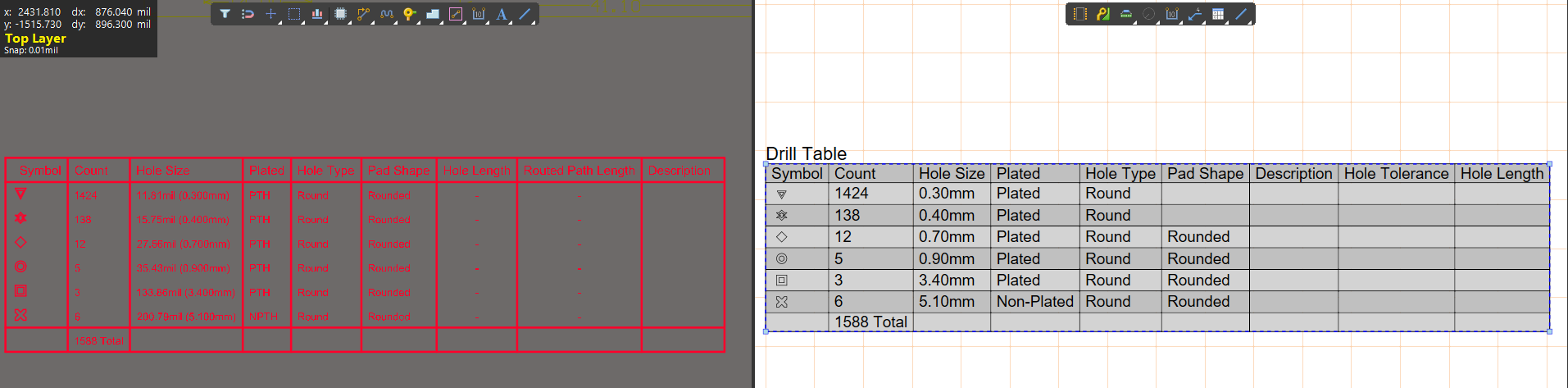

此時 Draftsman 中的鉆孔表就和 PCB 放置的鉆孔表一致了。
圖 5
