1、 問題場景

LibPkg?集成包下包含多個版本Pcblib文件，用于版本迭代。

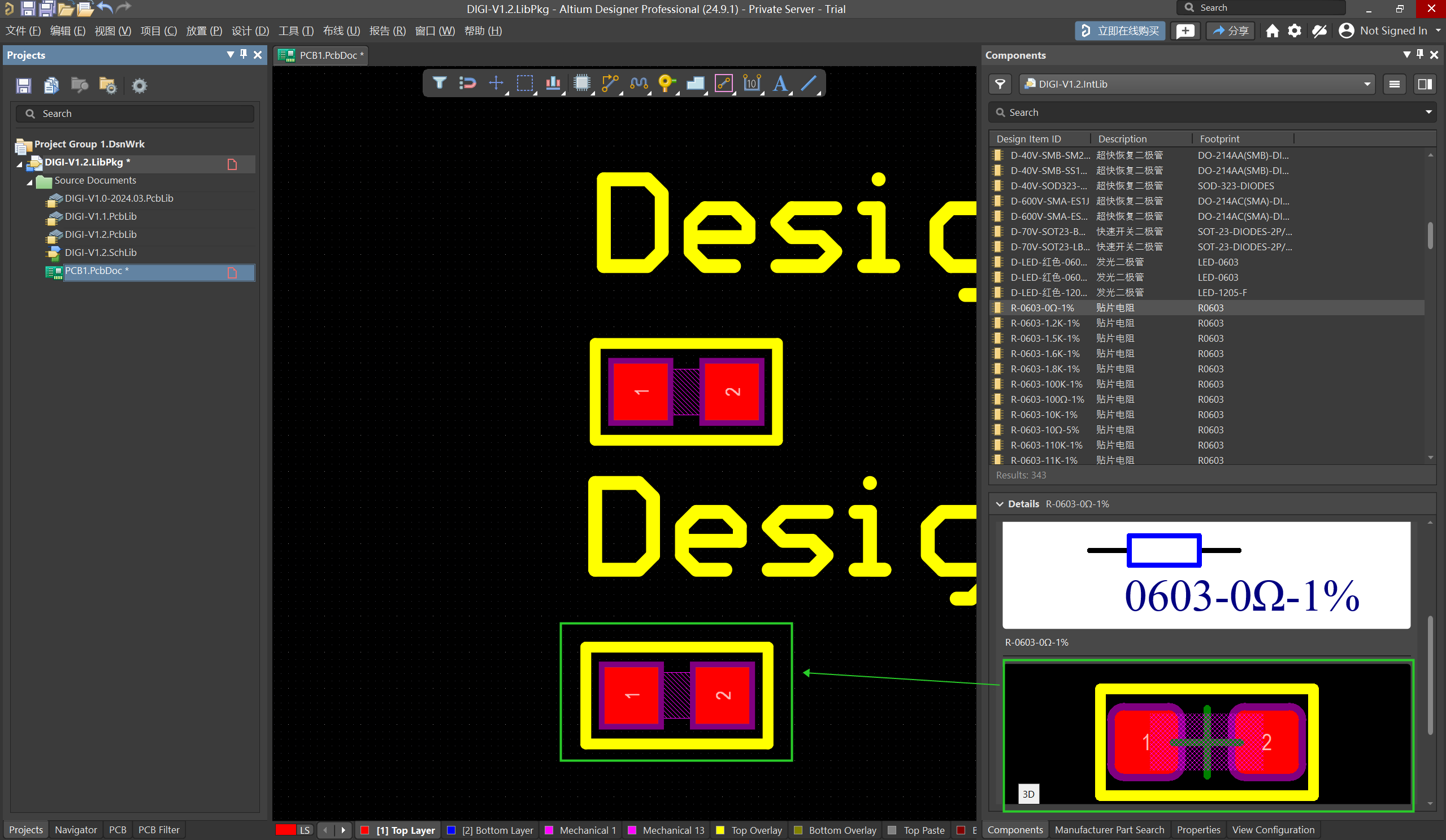

可以看到 Components 面板中預覽到的封裝焊盤為圓角，但是實際放置于PCB中是矩形焊盤。

圖 1

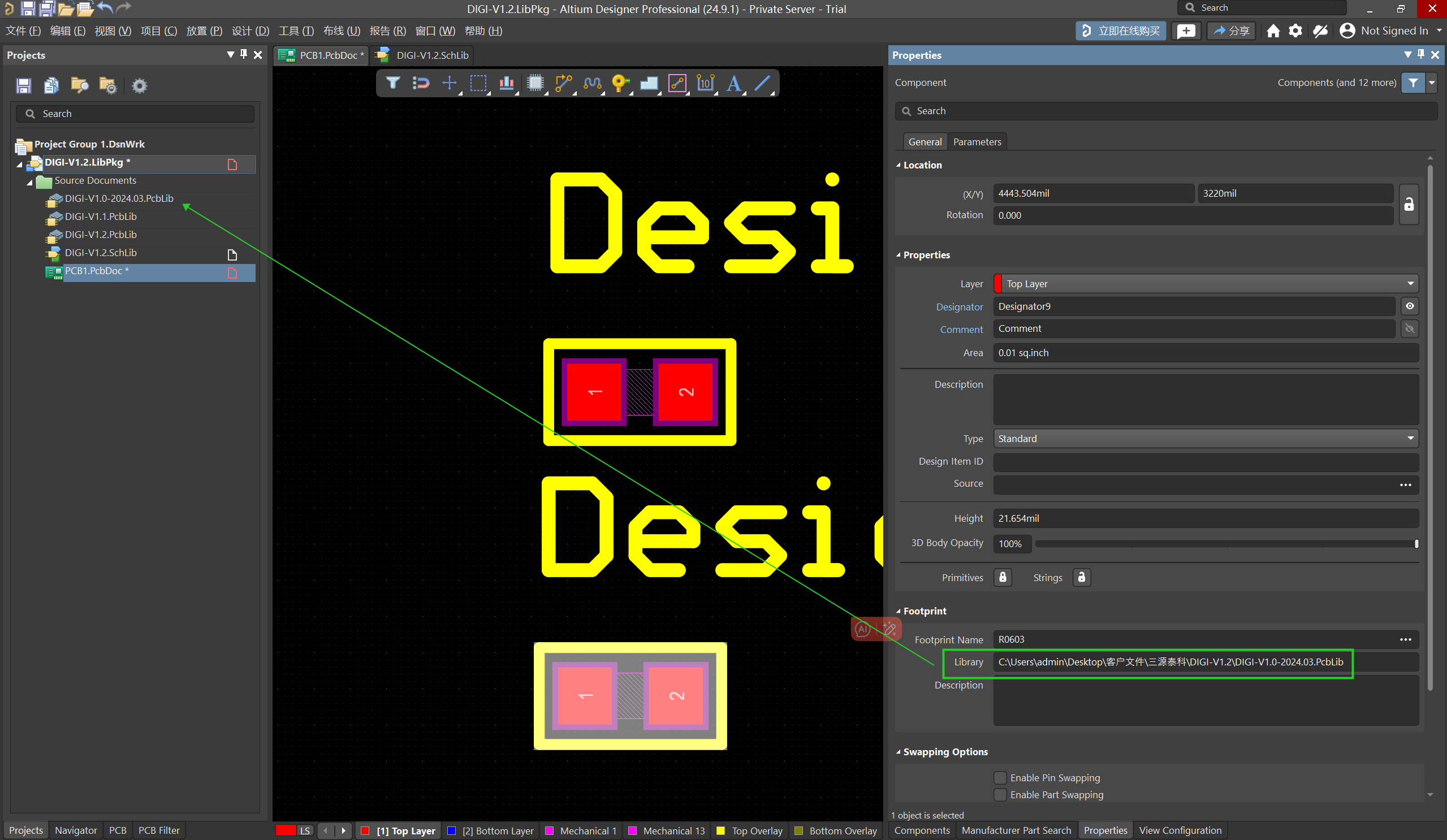

查看拖放出來的器件封裝，在屬性版中顯示為 V1.0 的版本的 Pcblib 文件。

圖 2

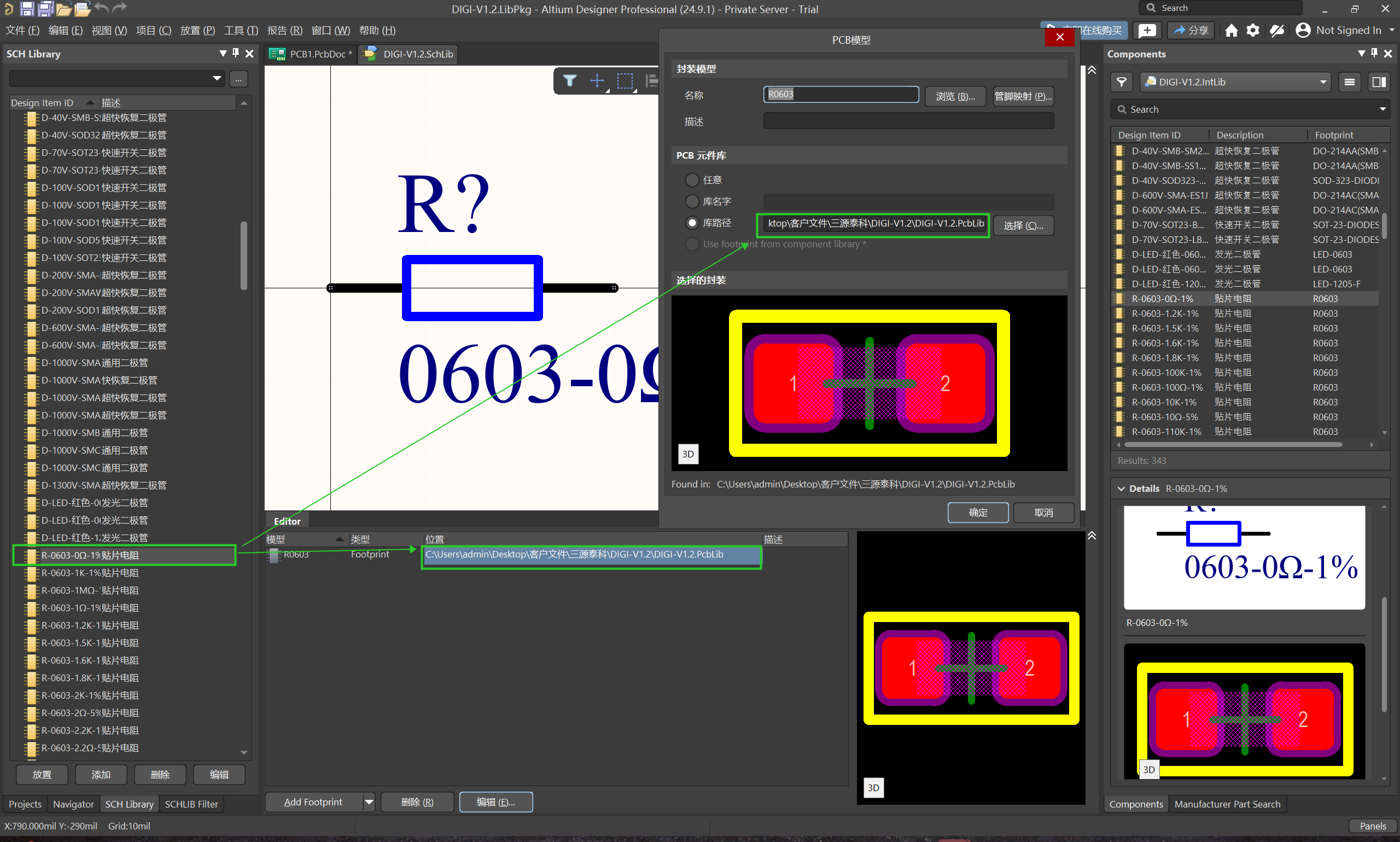

在 Schlib 文件中可以看到，已經和封裝庫的 V1.2 版本的文件進行了關聯，并且該 Libpkg 文件已經經過了編譯。

2、軟硬件環境

1）、軟件版本：Altium Designer 24.9.1

2）、電腦環境：Windows 10

3）、外設硬件：無

3、解決方法

方法一：

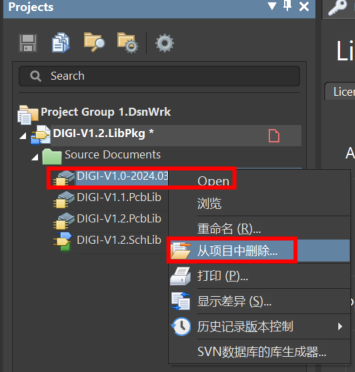

對 PcbLib 迭代文件進行整理，只保存一個最新版本，在 LibPkg 中移除舊版 PcbLib 。

圖 3

方法 二：

由于多個版本的 PcbLib 文件中 Footprint 的 name 是同一個名字命名，AD軟件會根據順序進行查找調用。

因此，在進行 PcbLib 文件迭代的同時，將內部的 Footprint 的 name 名字加以迭代區分，避免因為名字相同而出現關聯誤差的情況。
