首頁 > 資源中心 > FAQ 1、 問題場景

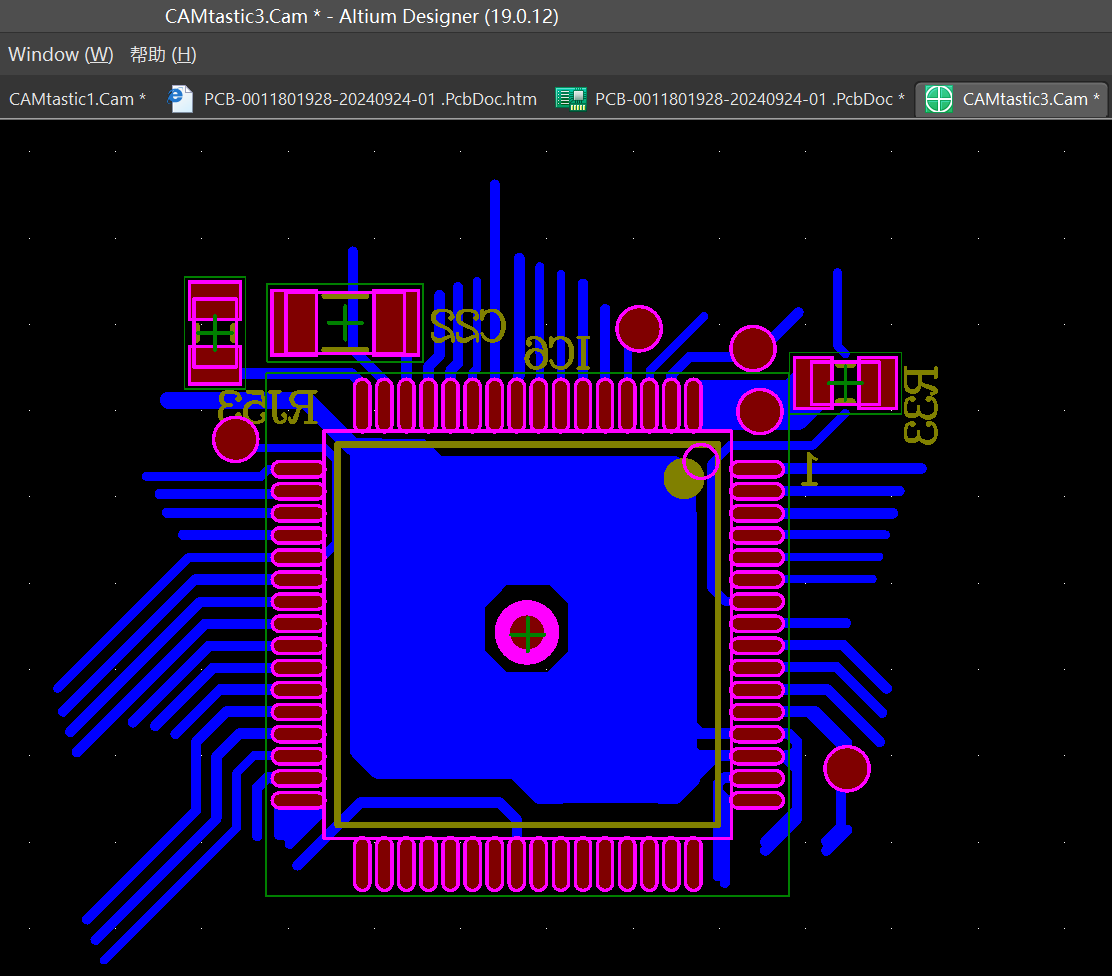

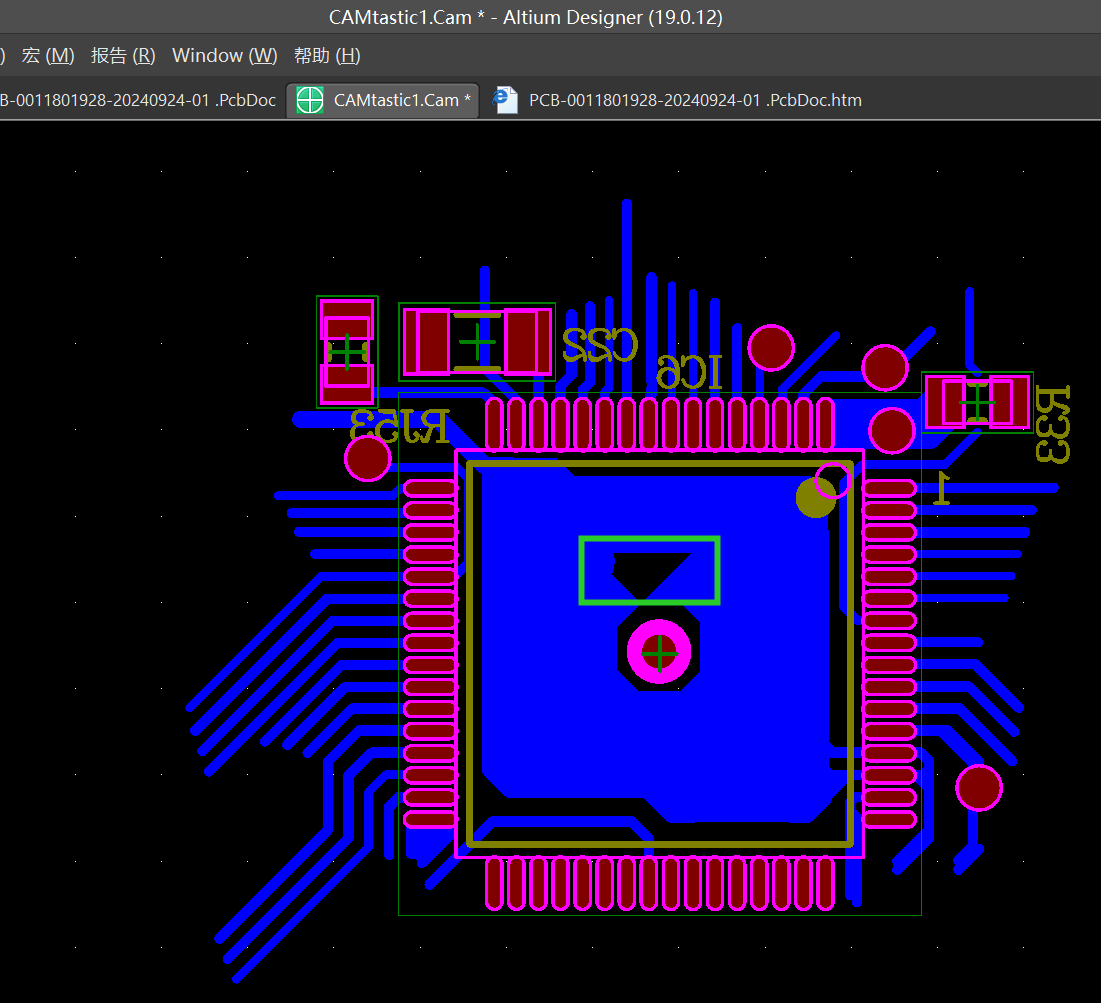

在 PCB 中（如圖 1 左）可以看到中心的覆銅是沒有缺失的，但是導出 Gerber 后的 CAM 文件（如圖 1 右）發現覆銅是有丟失的。
圖 1
2、軟硬件環境
1）、軟件版本：Altium Designer 19
2）、電腦環境：Windows 10
3）、外設硬件：無
3、解決方法

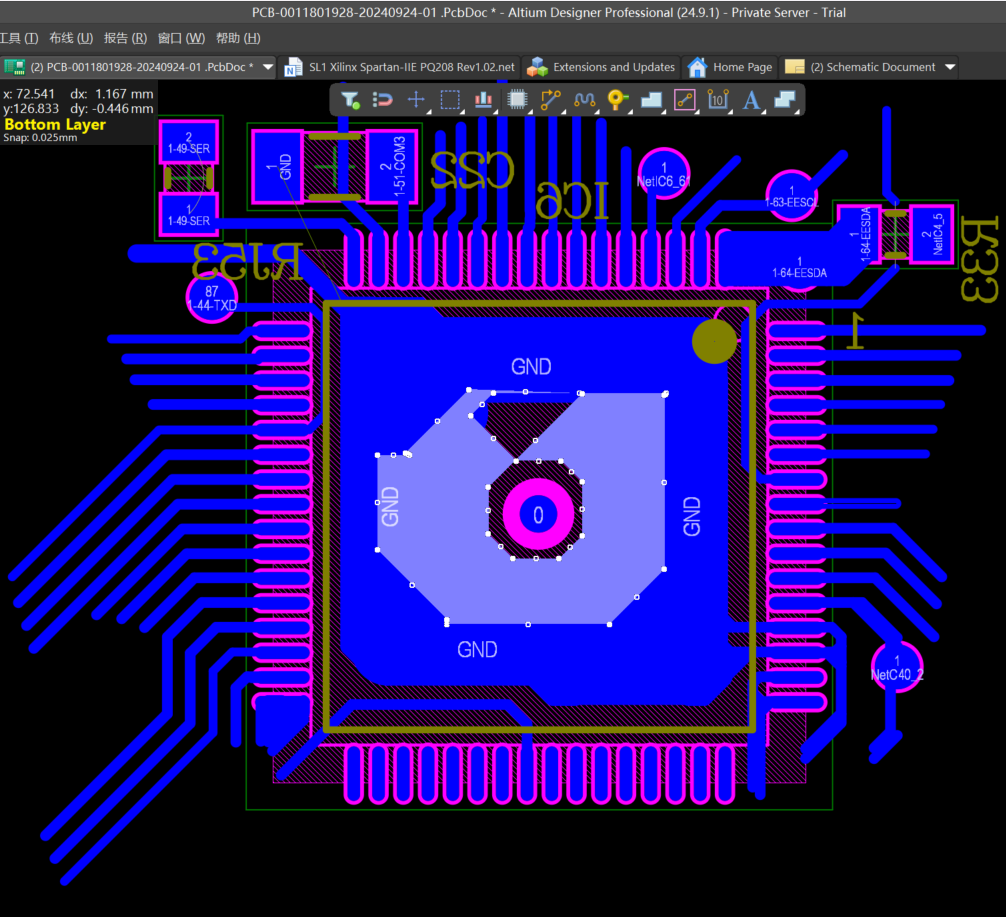

在 AD24 中打開該文件，可以直接看到使用 Region 覆銅的區域是有缺失的。手動進行將頂點對齊整理。
圖 2

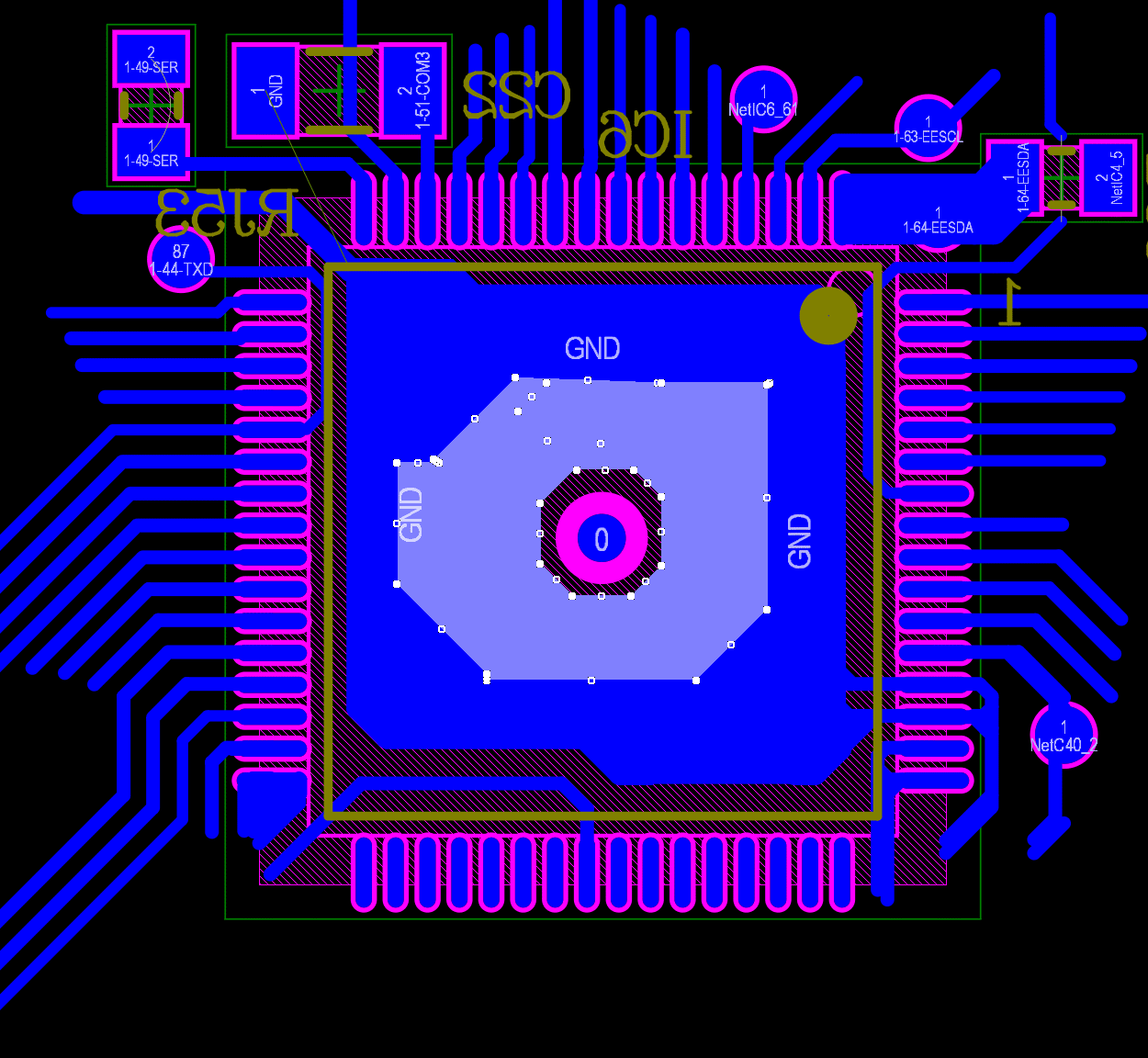

在低版本中對，Region 形狀的頂點進行修整即可。
圖 3

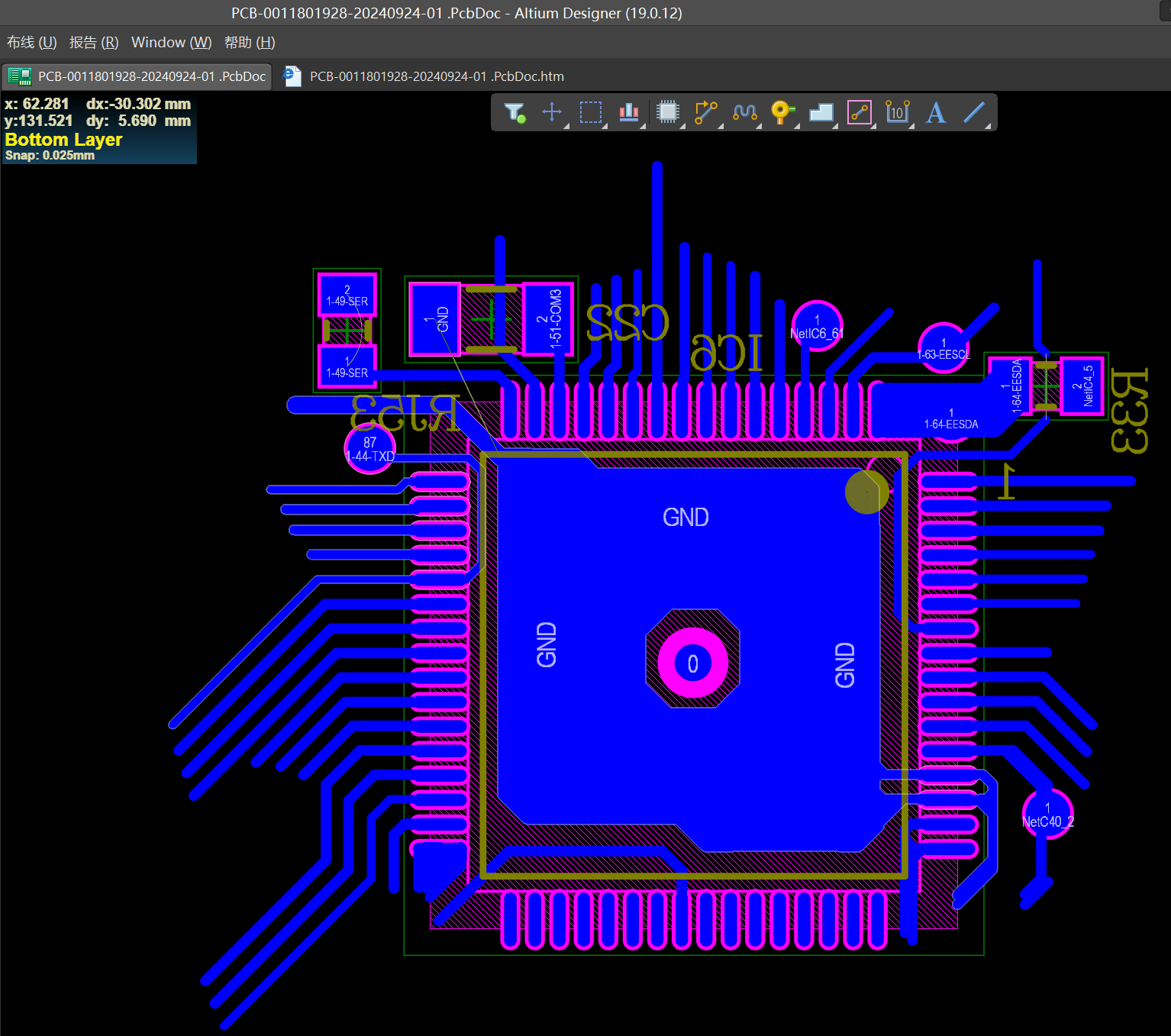

再次輸出 Gerber 文件 CAM 文件即可正常顯示。
圖 4
