首頁 > 資源中心 > FAQ 1、問題場景

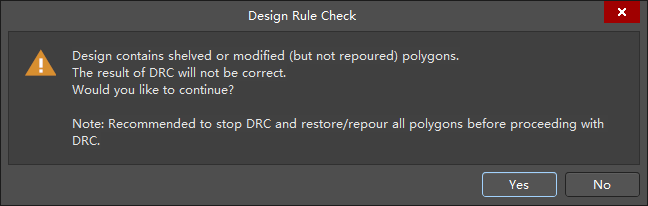

對 PCB 板開展 DRC 檢查操作時，出現了有關鋪銅的警告情況，應如何采取有效措施予以消除整改呢？
圖 1
2、軟硬件環境
1）、軟件版本：Altium Designer 19
2）、電腦環境：Windows 10
3）、外設硬件：無
3、解決方法

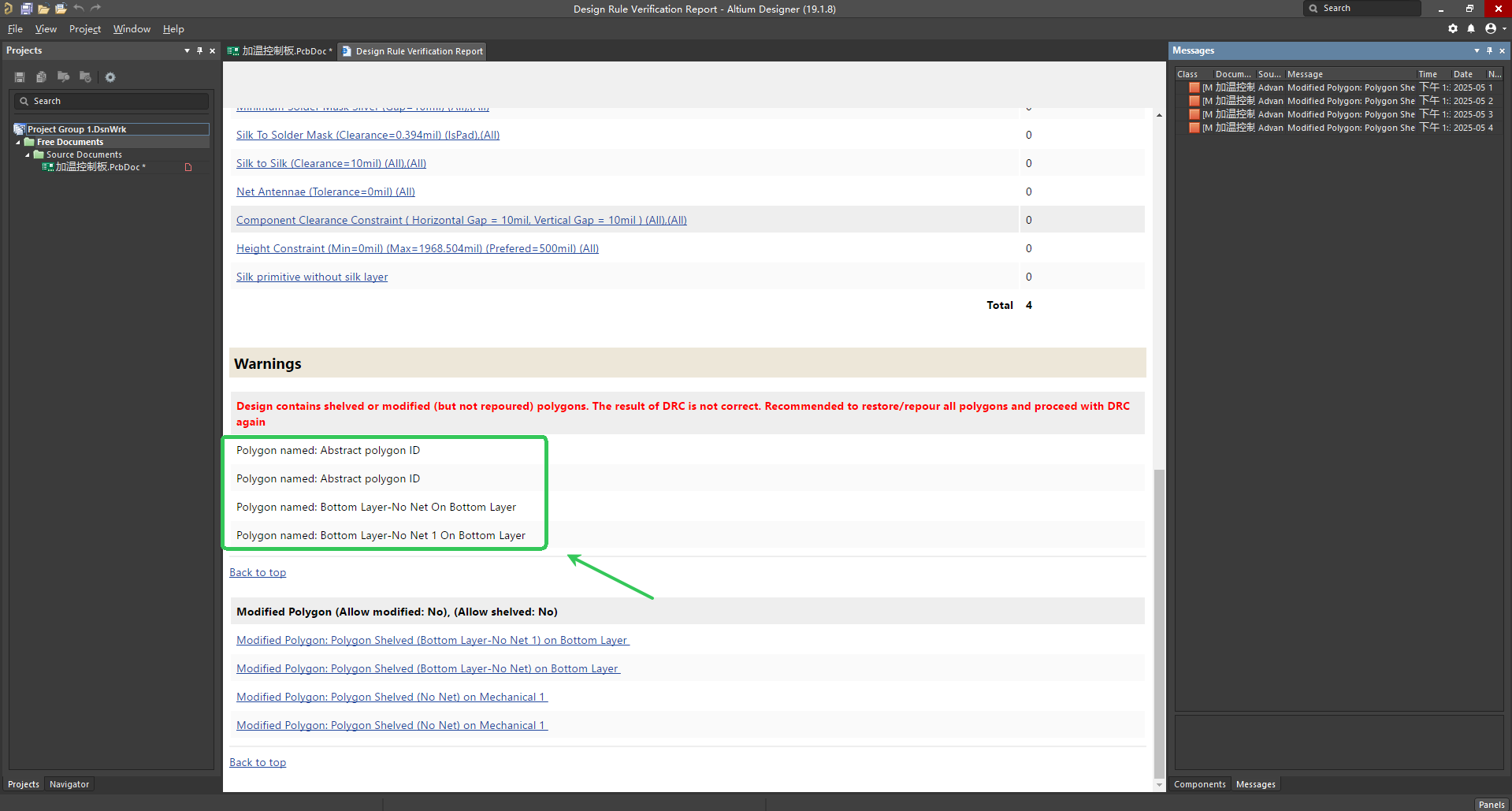

● 繼續 DRC 檢查并查看報告 ：繼續執行 DRC 檢查流程，在生成的報告中可發現有四個覆銅呈現 Shelved 狀態。
圖 2

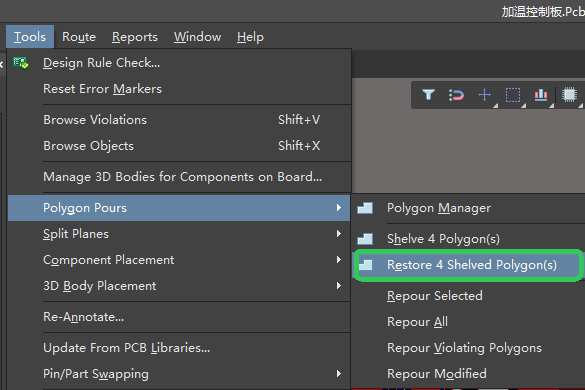

● 依據實際情況決策 ：仔細思考并判斷提示的銅皮是否需要恢復。
圖 3

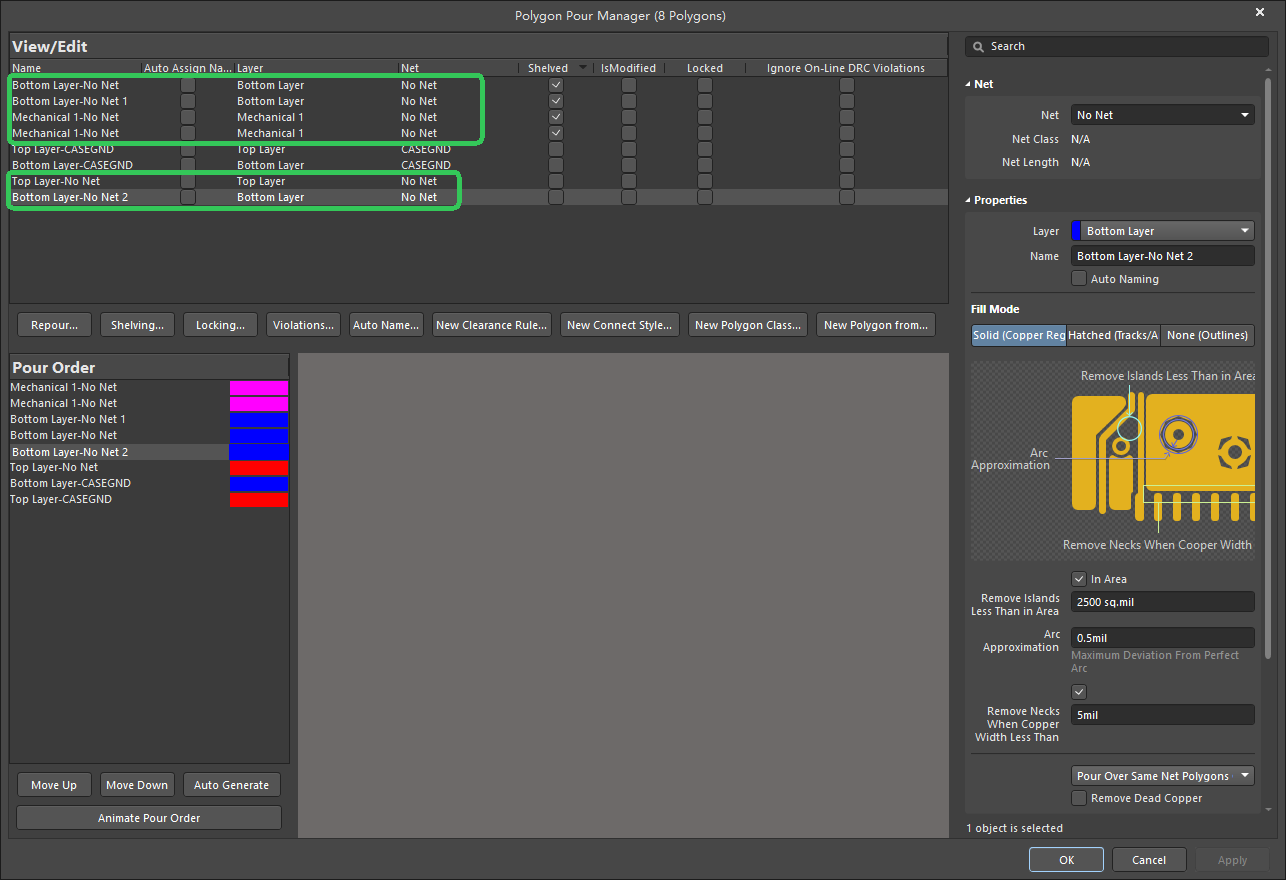

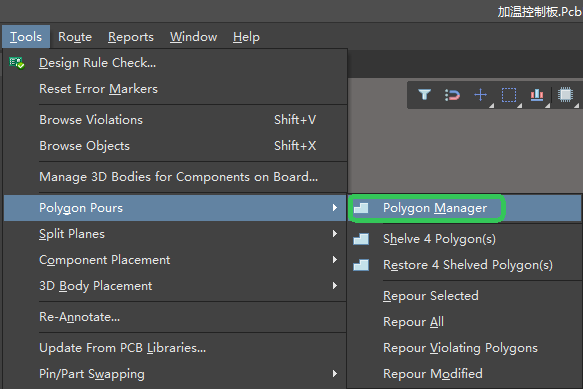

● 查看覆銅管理器 ：調出覆銅管理器，全面查看所有覆銅所處狀態。
圖 4
此處可清晰看到四個無網絡覆銅處于擱置狀態，同時還有兩個無網絡覆銅。
針對性處理覆銅 ：根據實際設計需求與情況，對這六個覆銅進行操作，可選擇為部分覆銅添加對應網絡，使其正常接入電路；對于冗余無用的覆銅則直接進行刪除處理。
圖 5
?圖 6

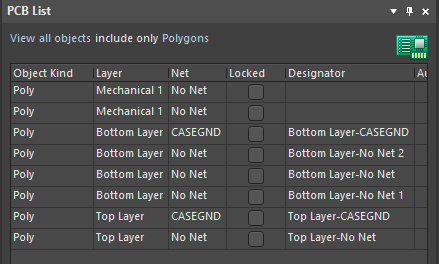

● 通過 PCB List 查改（可選） ：也可借助 PCB List 對上述覆銅問題進行查看及相應修改操作，與覆銅管理器修改目的一致。
圖 7

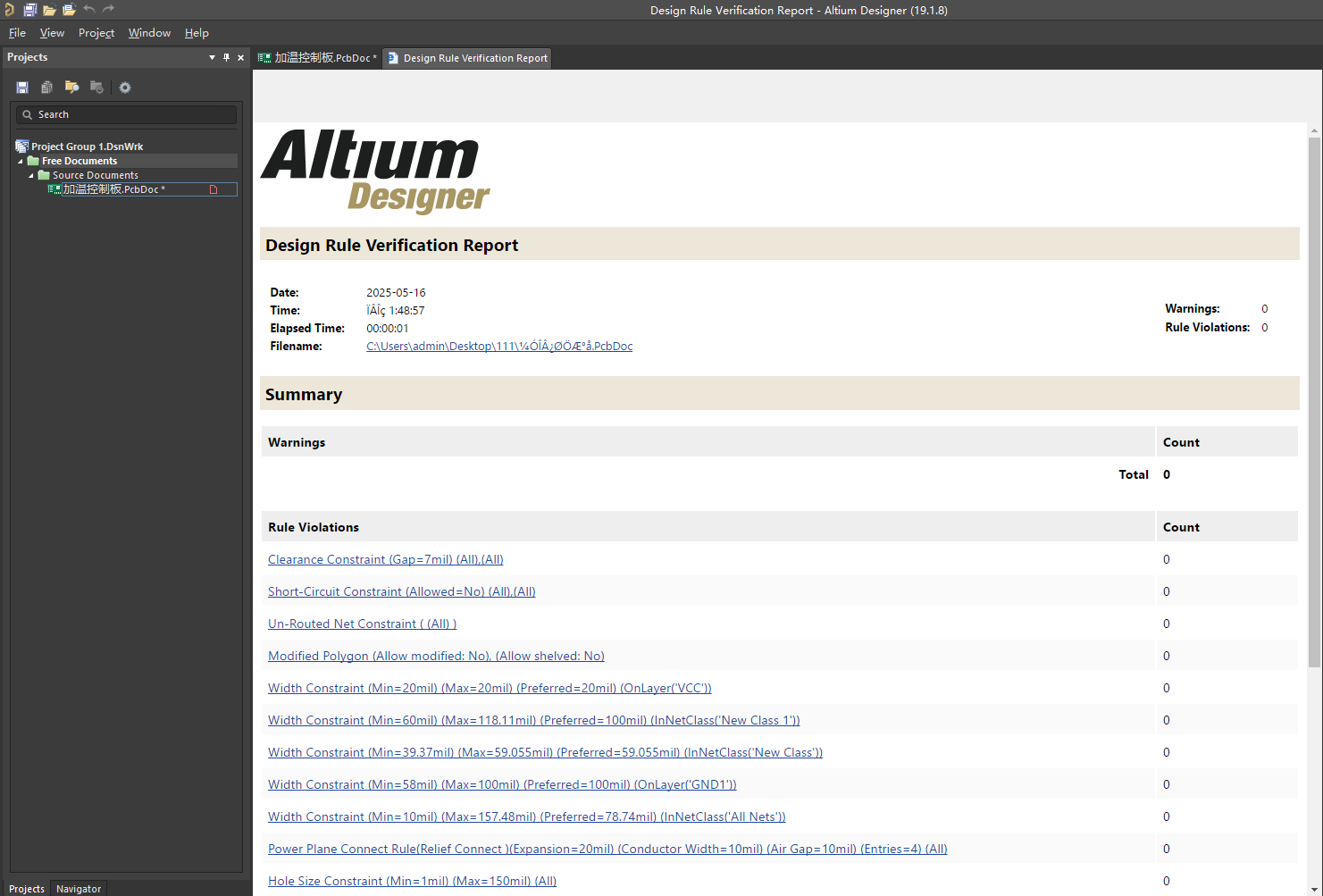

● 復查 DRC ：完成上述修改操作后，再次運行 DRC 檢查，此時有關覆銅的警告提示應全部得以解決。
圖 8
