首頁 > 資源中心 > FAQ 1、問題場景
用戶在使用 AD19.1.5 版本中遇到如下問題，存在開路情況DRC中并未檢查出來。

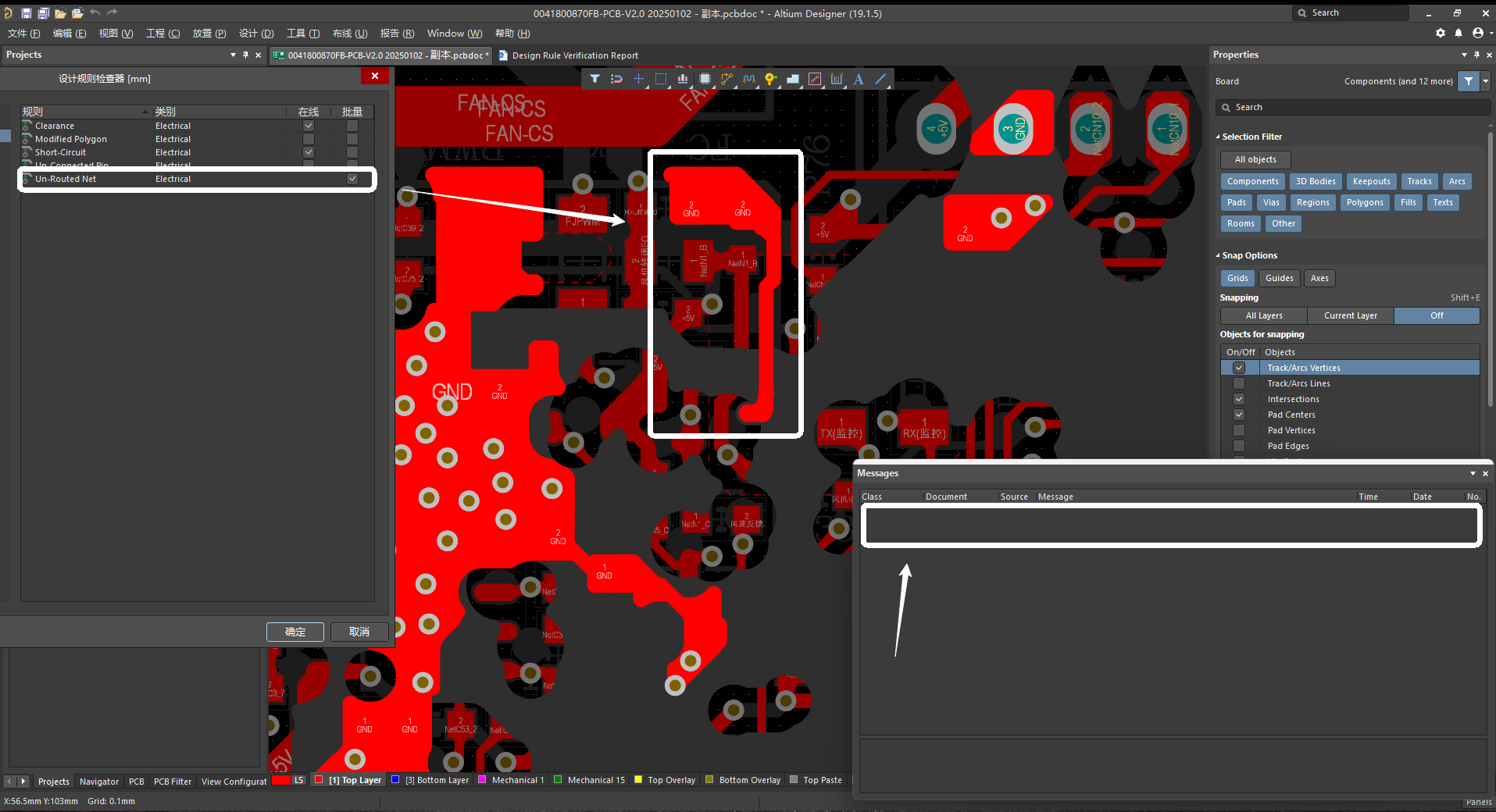

圖 1
2、軟硬件環境
1）、軟件版本：Altium Designer 24.3 之前版本
2）、電腦環境：Windows 10
3）、外設硬件：無
3、解決方法
根據 AD24.3 版本更新說明，在之前版本中使用相同網絡的兩個多邊形鋪銅重疊，則軟件無法檢測到hatched多邊形鋪銅違反Un-Routed Net規則。
Altium Designer 版本發布說明 | Altium Designer 24 技術文檔

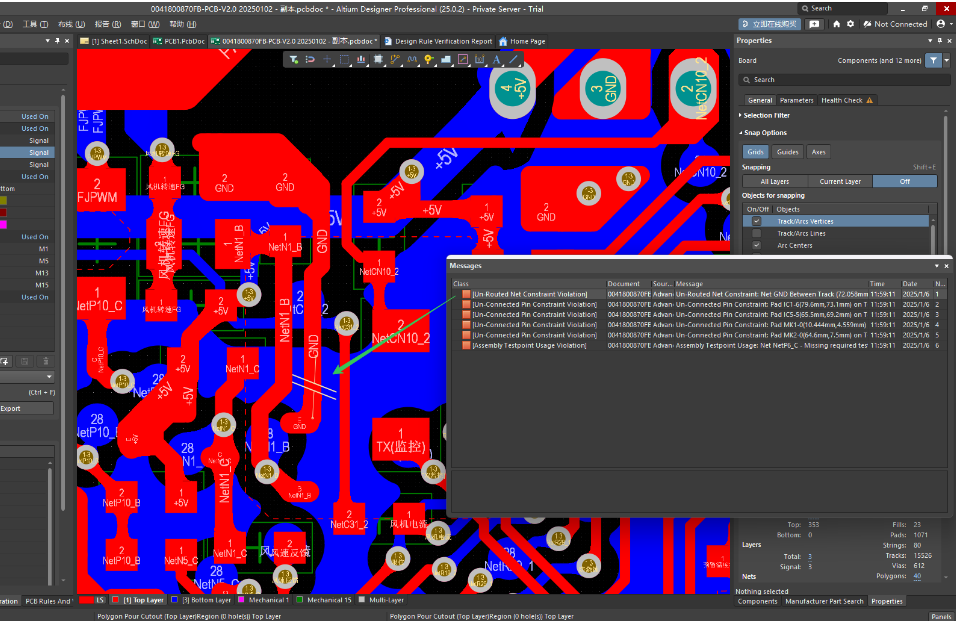

圖 2
1）、手動修改相同網絡銅皮重疊問題。

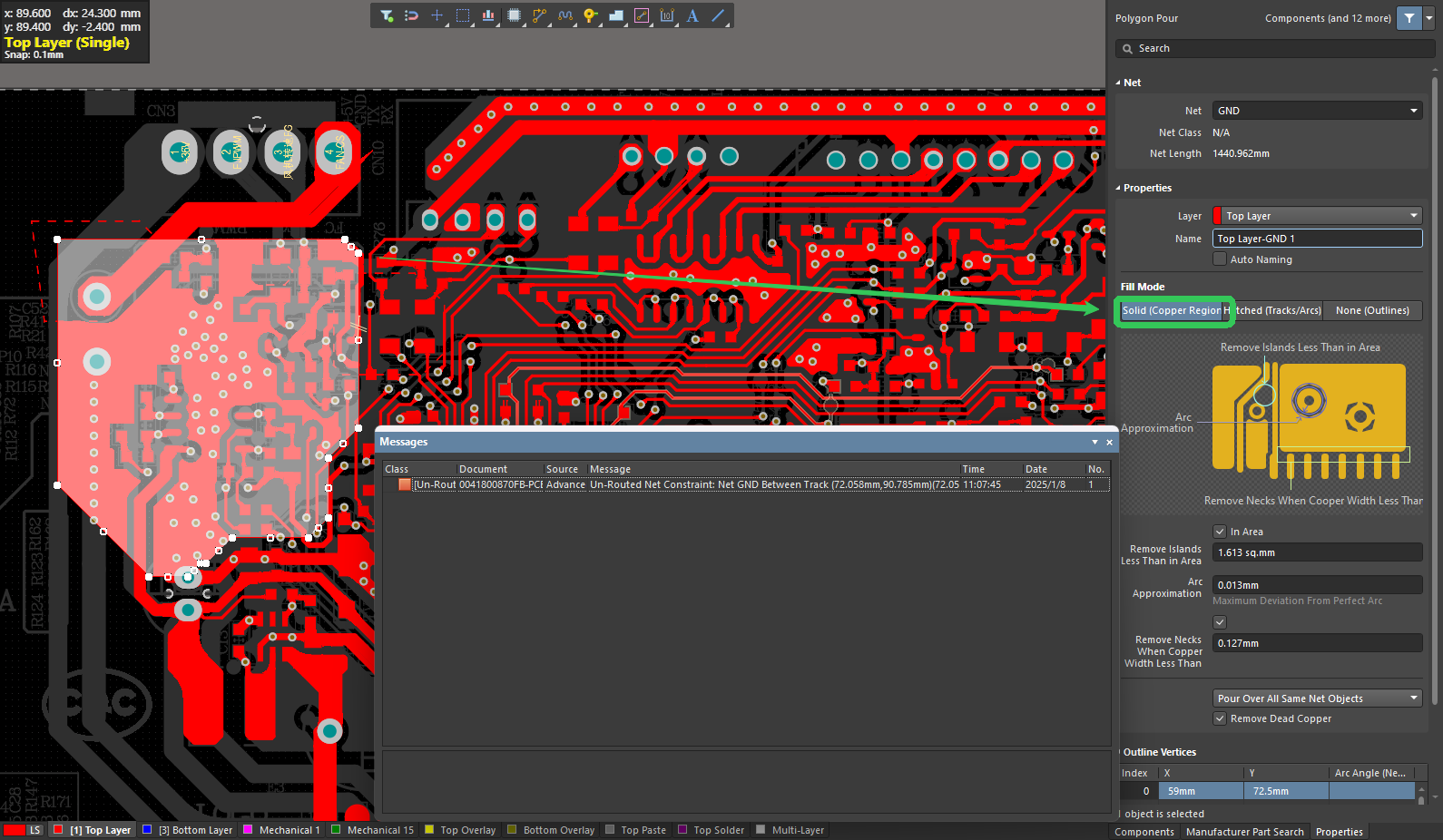

圖 3
隨即可以 DRC 檢查出開路問題。

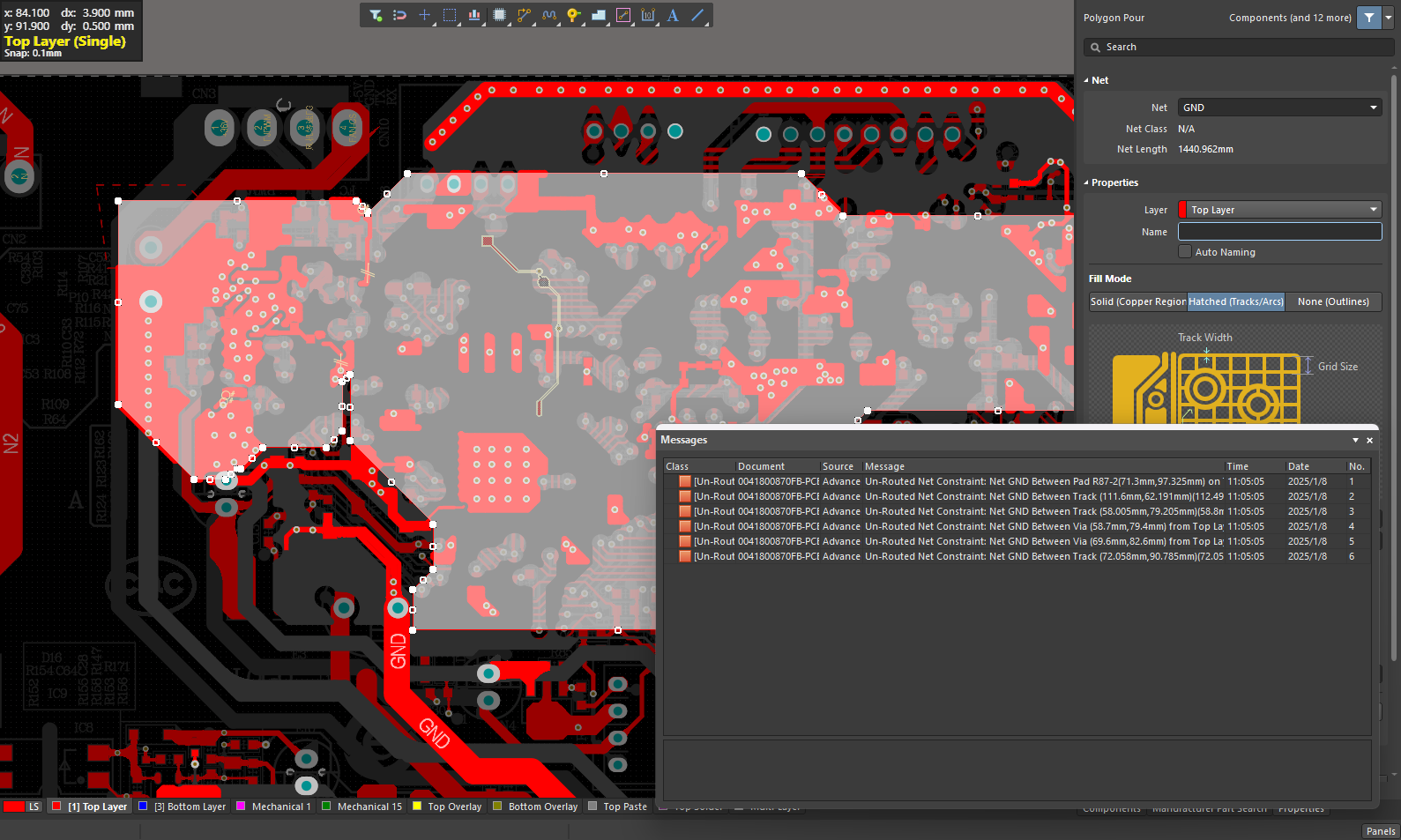

圖 4

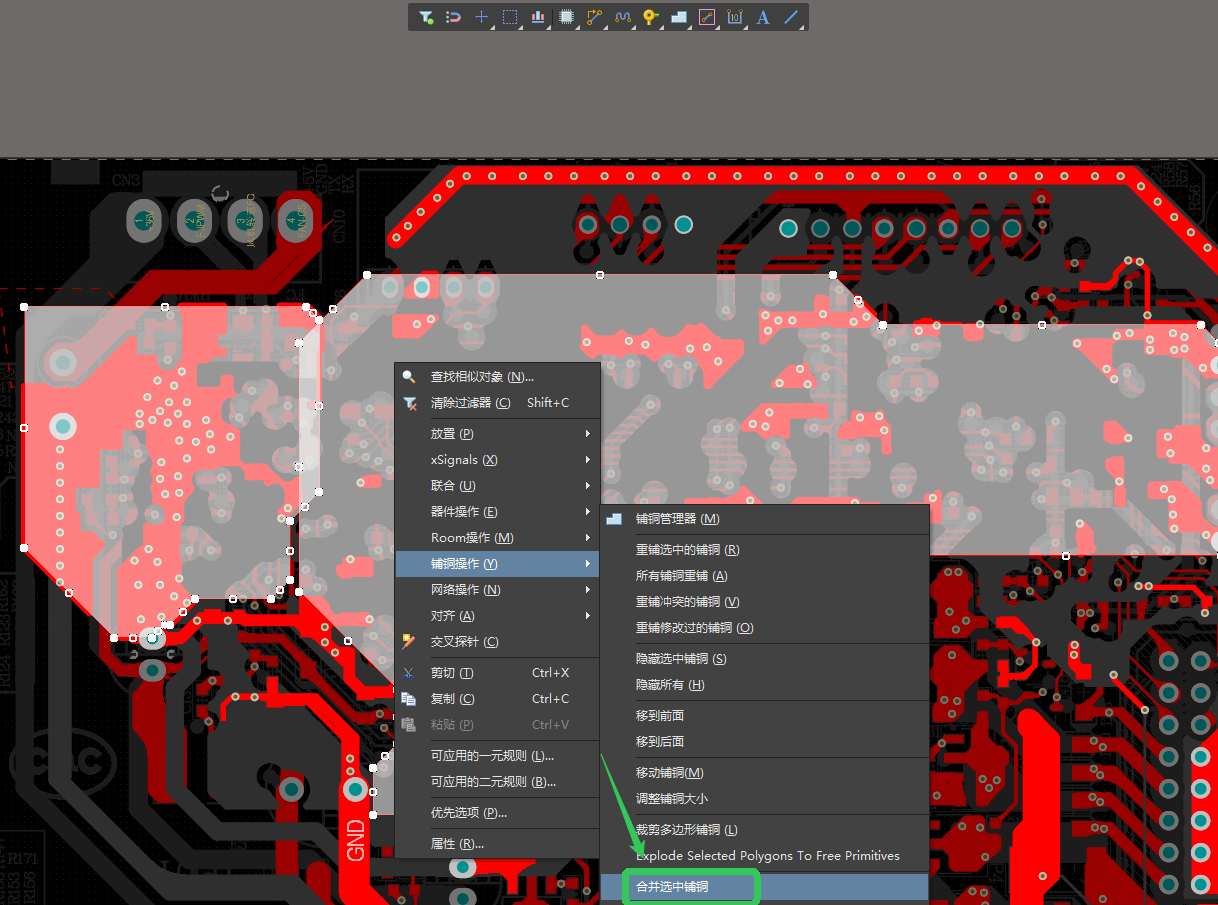

2）、合并覆銅。

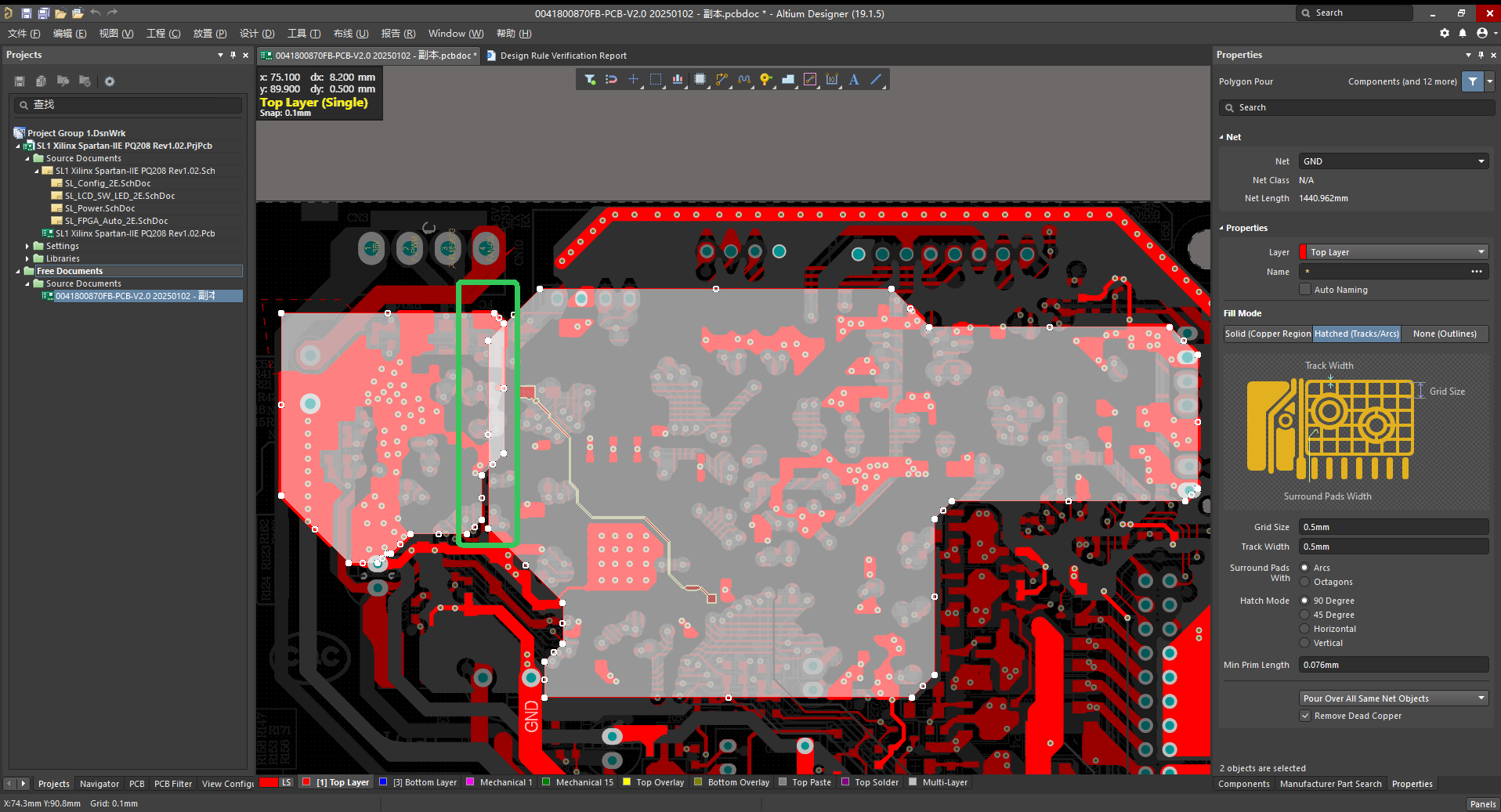

圖 5
隨即可以 DRC 檢查出開路問題。

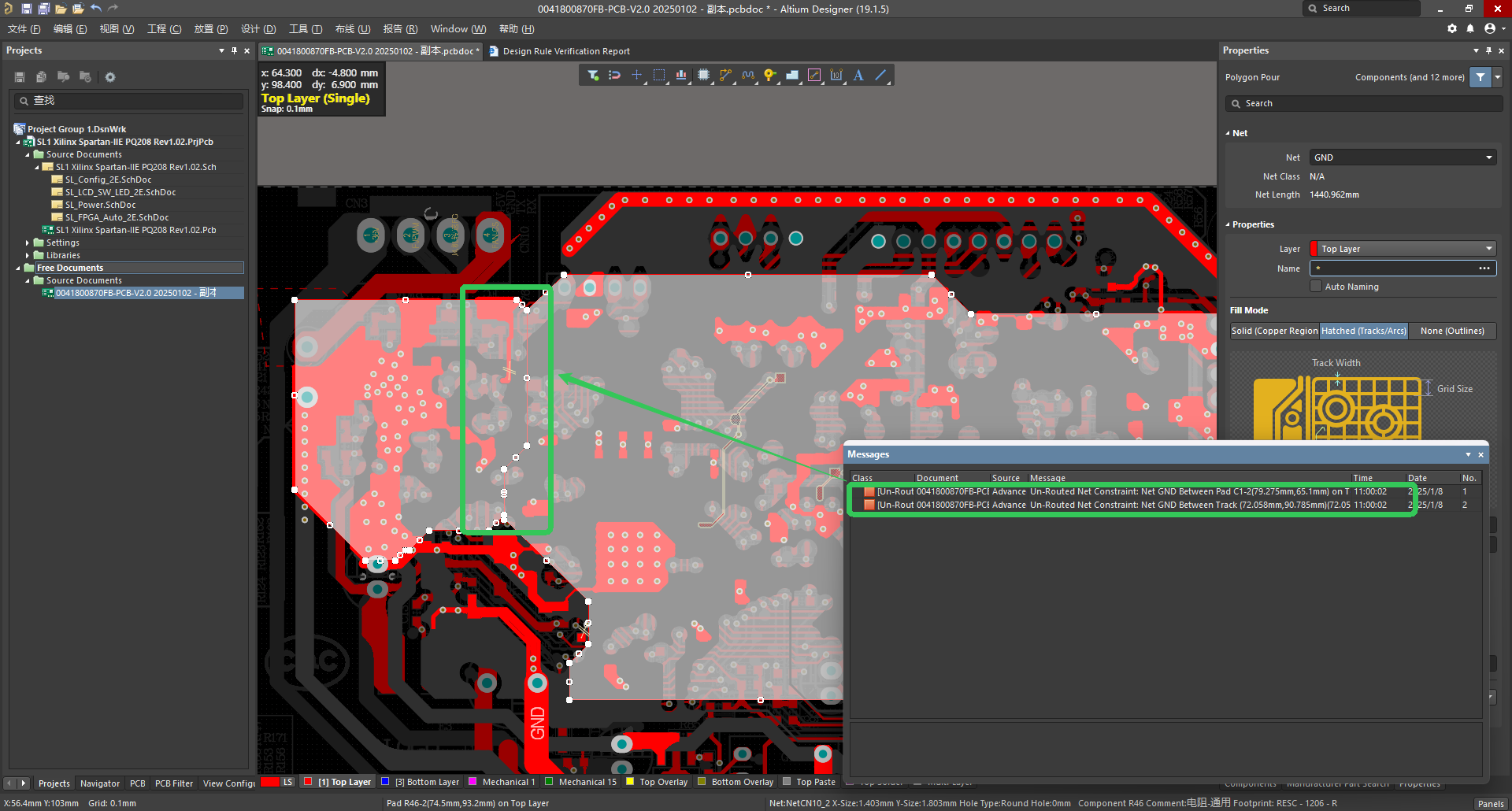

圖 6
3）、修改銅皮類型。

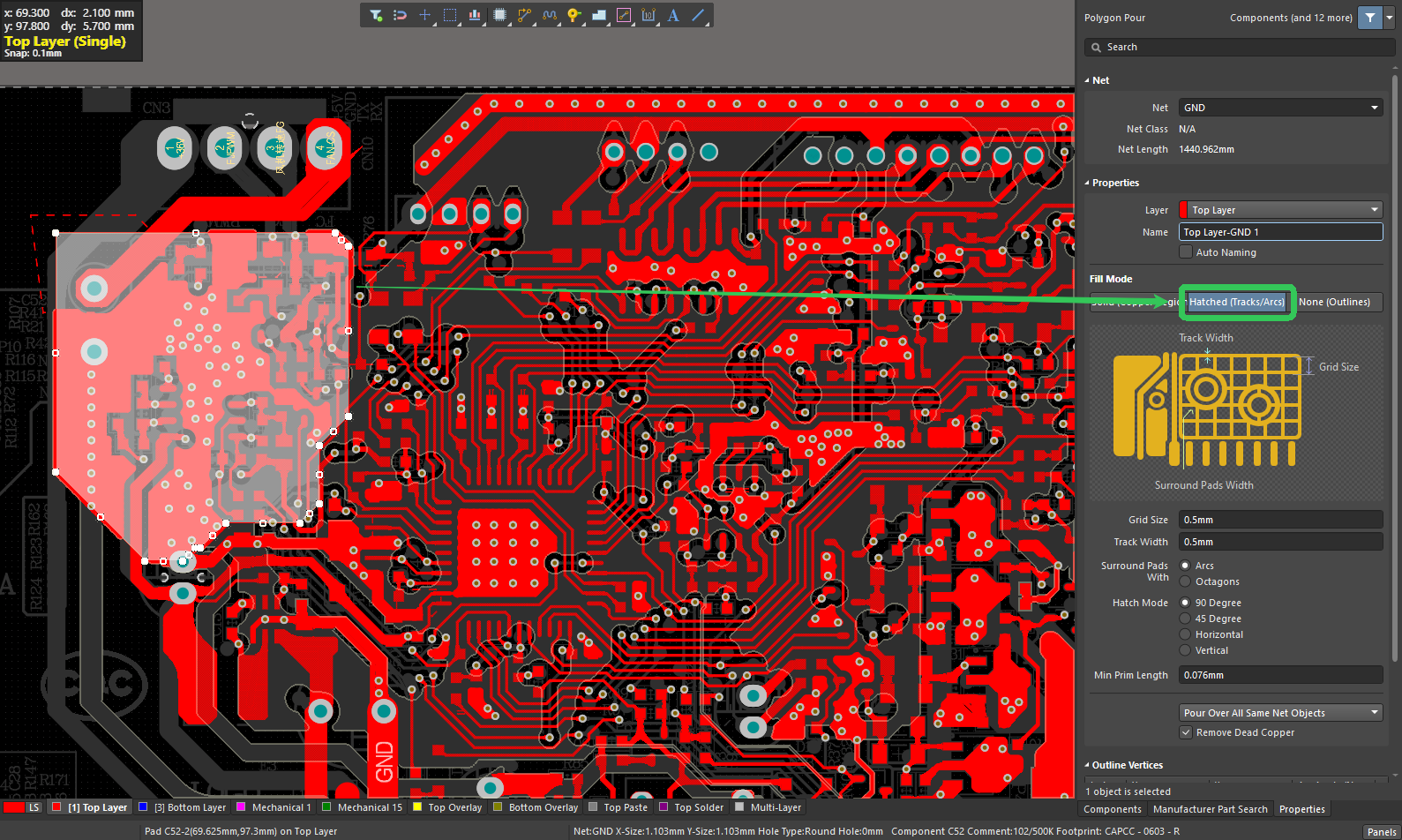

圖 7
將網格銅改為實心銅，隨即可以 DRC 檢查出開路問題。
圖 8
4）、使用 AD24.3 之后版本。
圖 9
