首頁 > 資源中心 > FAQ 1、 問題場景
要在 Altium Designer PCB 設計環境中執行直流電源完整性分析，Power Analyzer by Keysight 是首選解決方案。
Power Analyzer by Keysight 作為可下載的 Altium 擴展應用程序，由 Keysight Technologies 提供支持，直接與 Altium Designer 集成，允許對當前 PCB 項目進行 PI-DC 仿真和分析。
Power Analyzer by Keysight, 插件僅支持 AD 22.10 及更高版本。
圖 1
2、軟硬件環境
1）、軟件版本：Altium Designer 22.10 及更高版本
2）、電腦環境：Windows 10
3）、外設硬件：無
3、解決方法

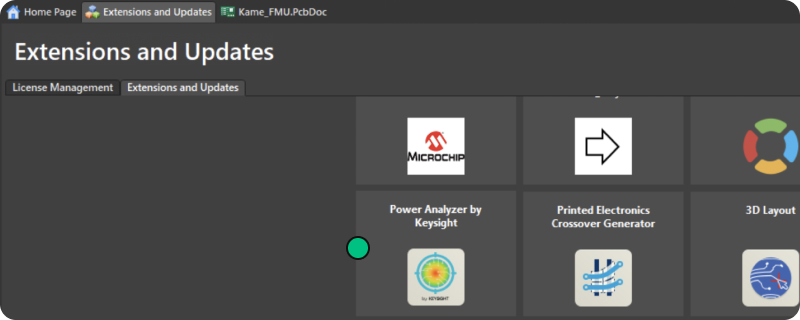

a. 首先安裝 Power Analyzer 擴展
圖 2
安裝后：重新啟動 Altium Designer 面板

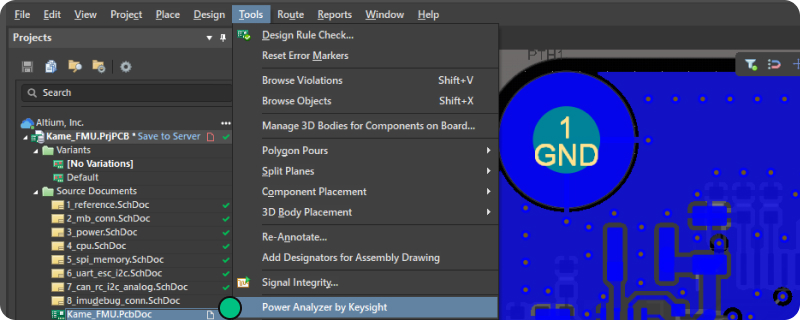

b. 在 PCB 或原理圖打開的情況下，運行 Keysight 的 Tools > Power Analyzer
圖 3

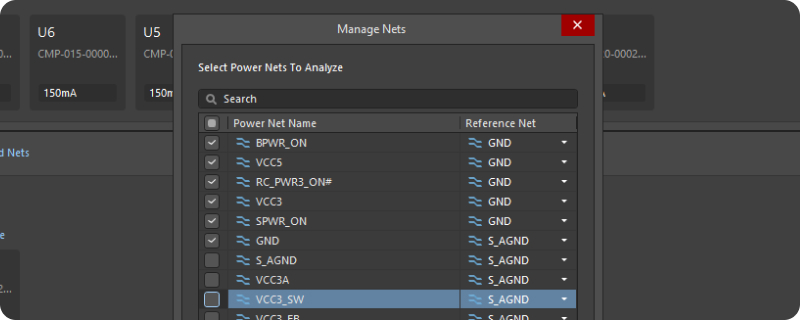

c. 通過 Manage Nets 配置任何電源結構
圖 4

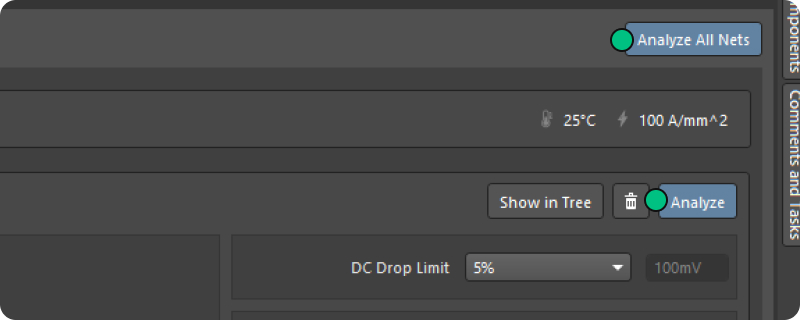

d. 單擊 Analyze 或 Analyze All Nets
圖 5

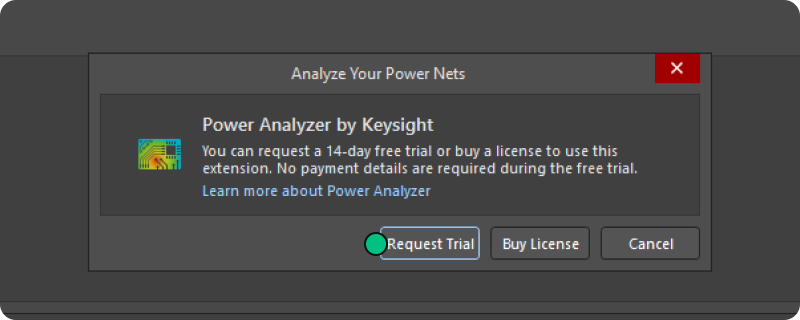

e. 在出現的窗口中請求試用或購買許可證
圖 6

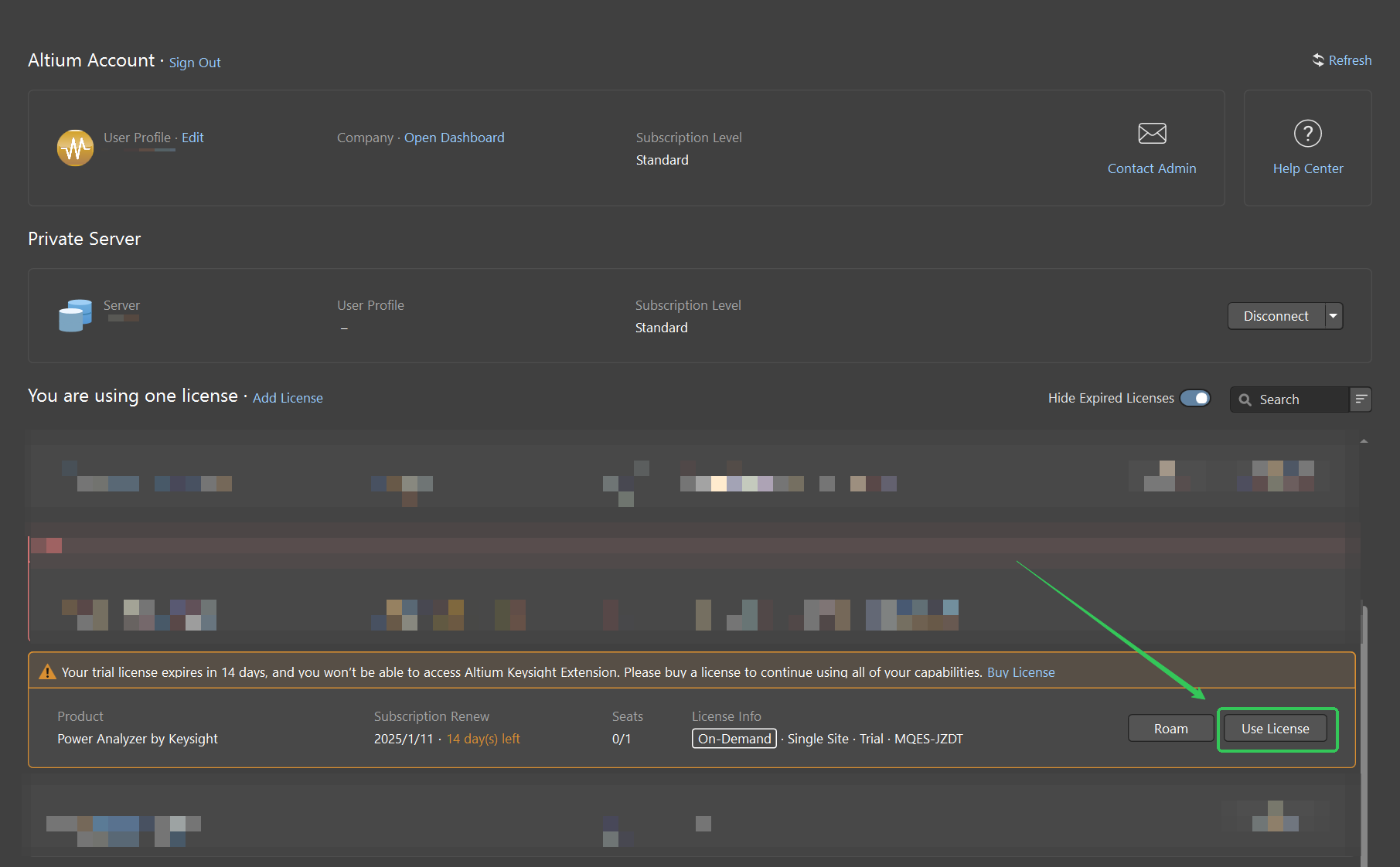

f. 在 License Management 中登錄 AltiumLive 后就可以看到【Power Analyzer by Keysight】授權信息，點擊【Use License】即可。
圖 7
