首頁 > 資源中心 > FAQ 1、 功能背景
在電氣設計領域，EPLAN P8 是專業軟件，工程師們用它繪制詳細的電氣圖紙。但并非所有參與項目的人，如部分現場工程師、非電氣專業但需協同審閱的相關人員等，都具備在該軟件環境中直接對圖紙進行查看、審閱、注釋的能力。
操作流程：
● 輸出 PDF 格式圖紙 ：EPLAN P8 能將繪制好的圖紙輸出為 PDF 式。PDF 是一種通用性很強的文檔格式，無需安裝 EPLAN P8 等專業軟件，只要有一個常見的 PDF 閱讀器（如 Adobe Acrobat Reader、福昕閱讀器等），工程師們就能打開查看圖紙內容。這種閱讀器通常自帶一些簡單的批注功能，方便審閱者在圖紙上添加注釋。
● 非專業軟件用戶審閱與添加注釋 ：沒有專業軟件的工程師收到 PDF 格式圖紙后，通過 PDF 閱讀器打開，能查看圖紙中的電氣布局、線路走向、元件標識等信息。如果發現疑問、錯誤或者有需要補充說明的地方，就可以利用閱讀器的批注工具，例如文字注釋、圖形標注（畫箭頭、圈重點等）功能來添加注釋。比如，在看到某個電機的接線方式不太符合現場實際情況時，在旁邊添加文字說明指出問題所在；或者發現幾個元件之間的連接線標注不清楚，用箭頭指向該位置并提醒修改。
● 批注信息導回軟件項目 ：EPLAN P8 具有將這些外部添加的批注信息導回軟件項目的功能。當設計工程師將帶有批注 PDF的 圖紙收回后，利用軟件的特定功能模塊，將批注內容導入到原 EPLAN P8 項目中。這樣，設計團隊就能清楚地看到審閱者提出的問題和建議，進而對圖紙進行針對性的修改、優化，確保圖紙的準確性和實用性。
這種功能實現了不同角色（專業設計人員與非專業軟件用戶）之間有效溝通協作，讓非使用軟件的工程師也能參與圖紙審核環節，整個流程更加順暢，有助于提升項目質量和進度把控
2、軟硬件環境
1）、軟件版本：EPLAN Electronic P8 2025
2）、電腦環境：Windows 11
3）、外設硬件：無
3、解決方法
舊版本項目注釋的功能

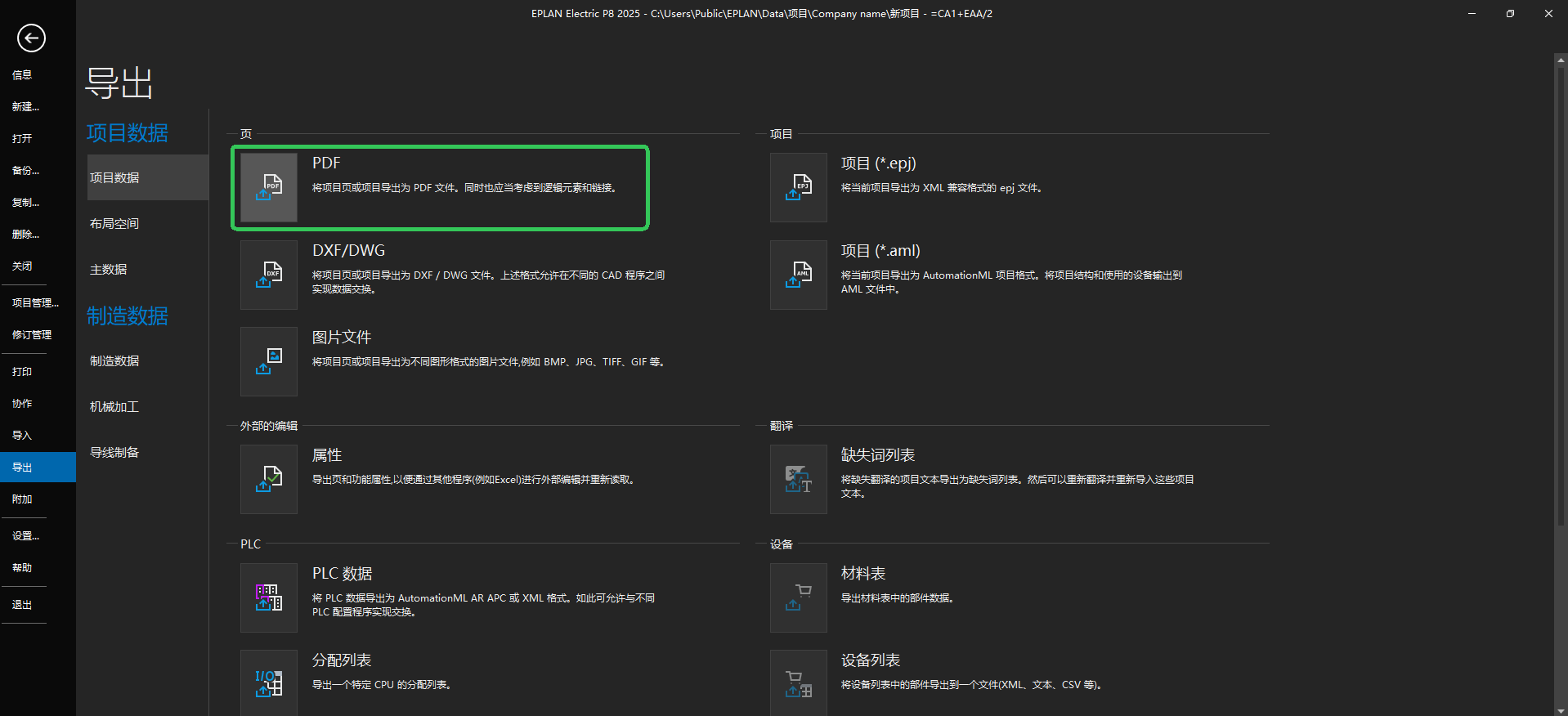

輸出圖紙為 PDF 格式

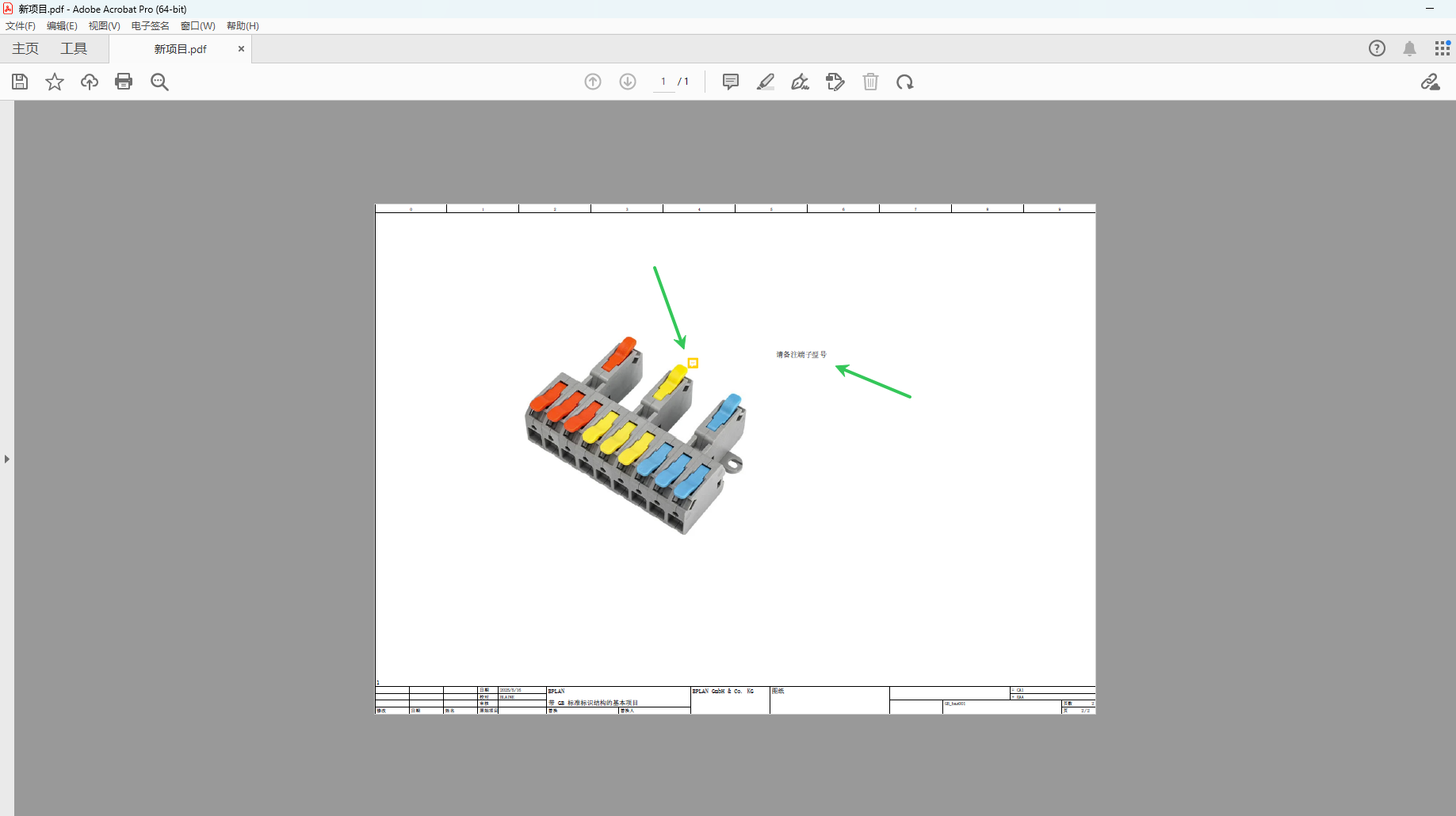

在 PDF 工具中插入注釋、文本、圖形等信息。
功能區中的擴展
使用 import 命令進行導入 PDF 文件注釋內容。

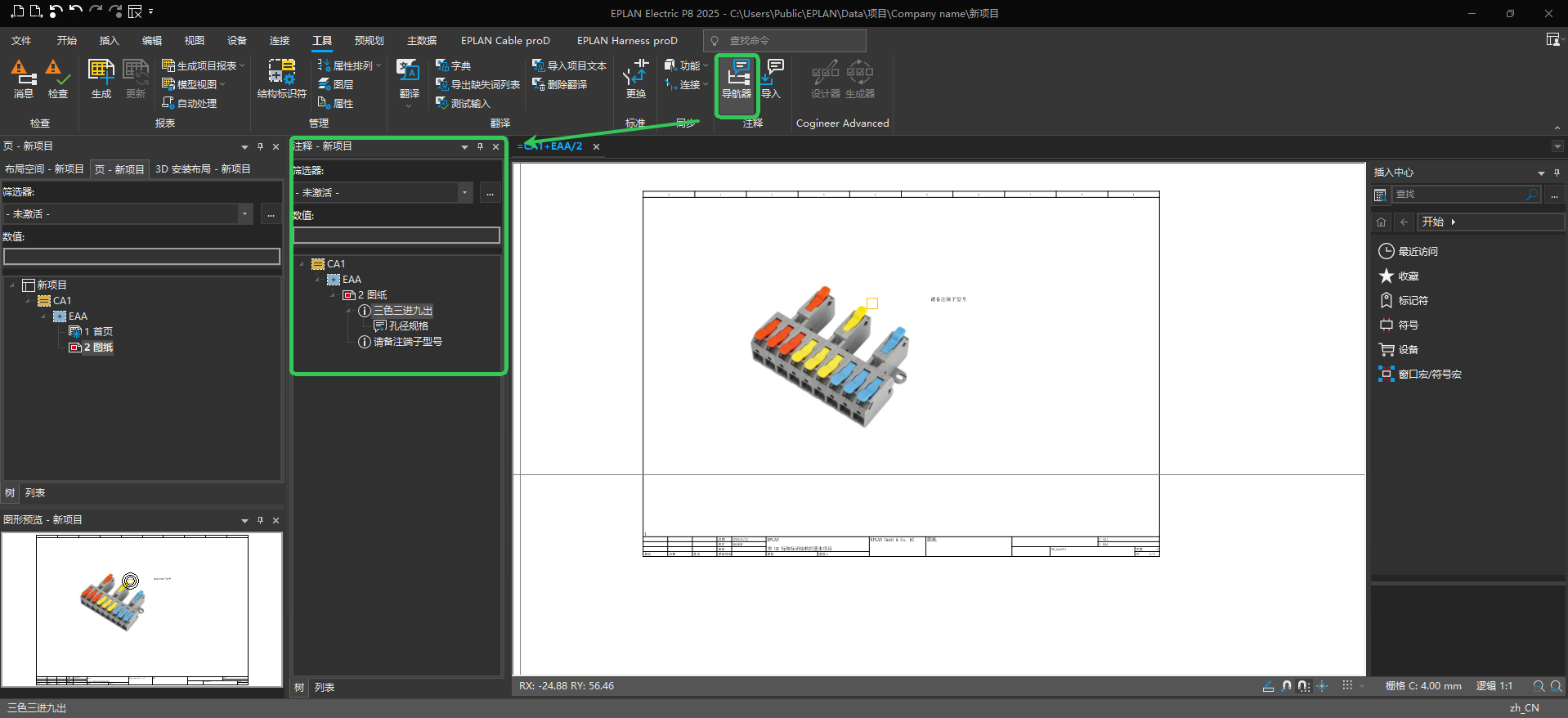

已打開項目中存在的所有注釋都顯示在注釋導航器中。在導航器的樹狀視圖中， 項目結構中的注釋被安排在它們所引用的相應項目頁的下方。

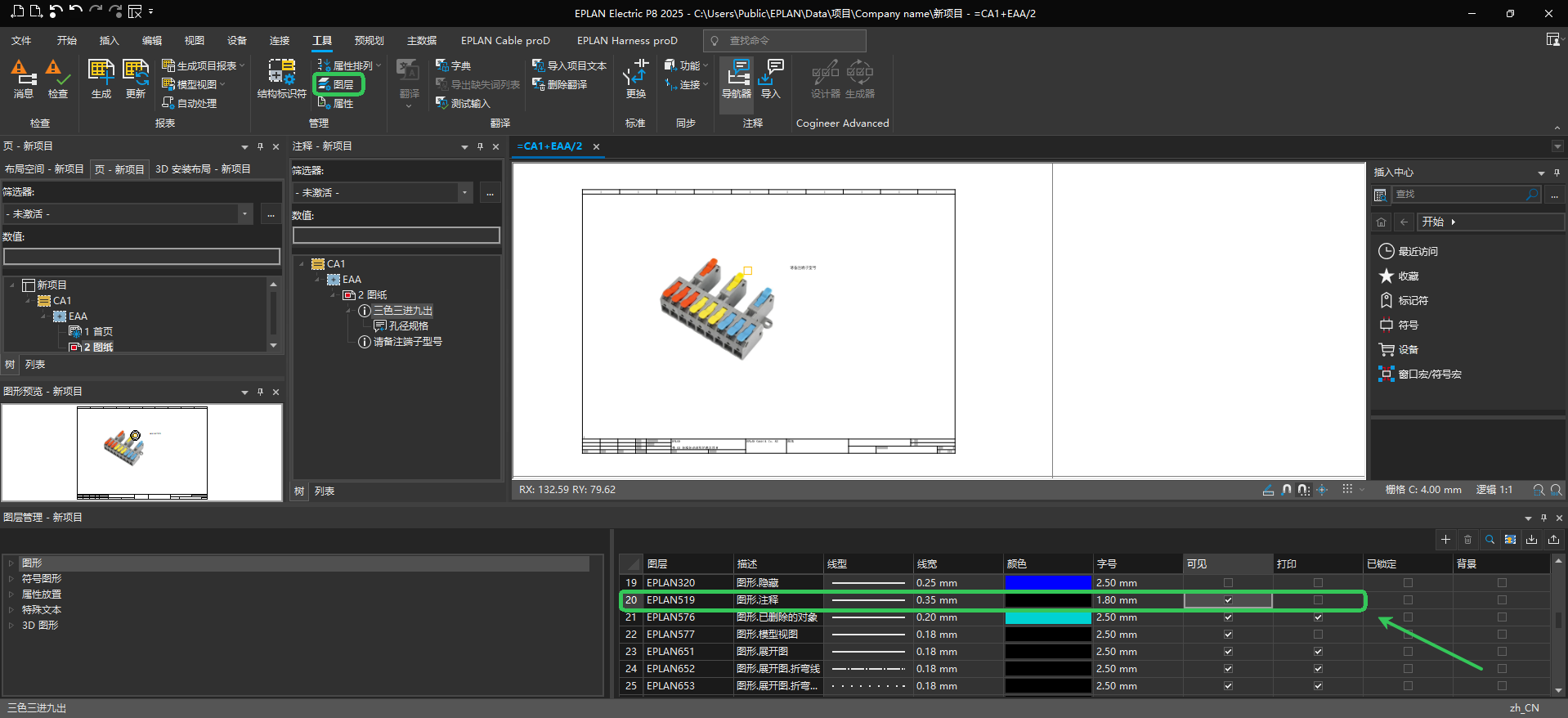

顯示和隱藏評論
默認情況下，在 EPLAN 中插入的注釋和導入的 PDF 注釋顯示在 “EPLAN519， Graphic.Comments” 層上。例如，您可以使用層管理來指定是否顯示和/或打印該層以及注釋。
編輯注釋

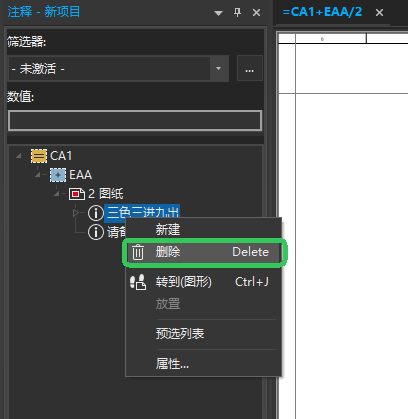

在 2025 版本中，在注釋導航器和圖形編輯器中刪除注釋。
可以在導航器和圖形編輯器的彈出菜單中使用刪除彈出菜單項。

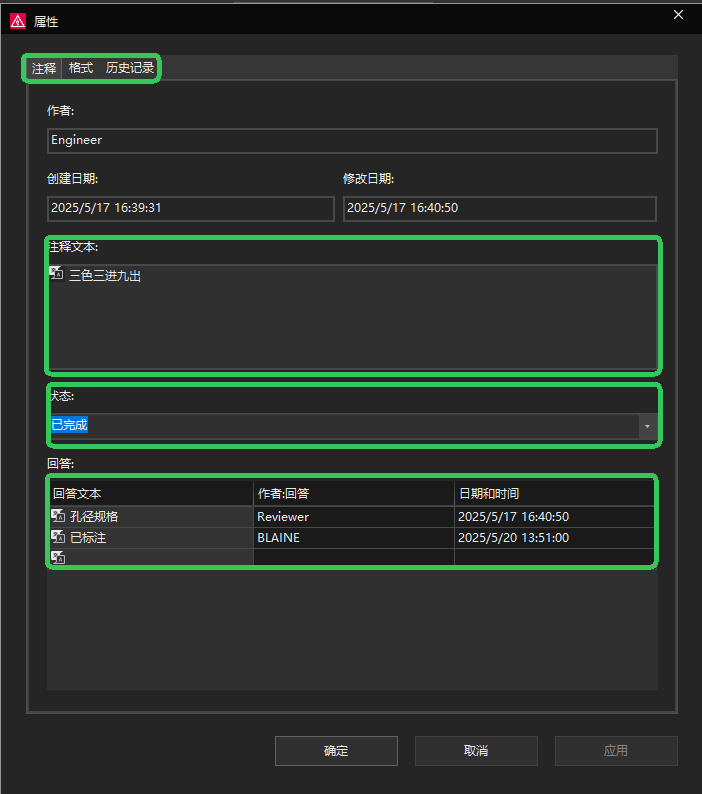

在 2025 版本中，在注釋的屬性對話框中 ，您不僅可以更改注釋選項卡中的狀態，還可以編輯注釋文本和回復文本。回復顯示在一個表中，其中包含三列回復文本，作者和日期和時間 。如果修改了注釋文本或回復文本，則作者和修改日期也會進行調整。
編輯評論的歷史記錄

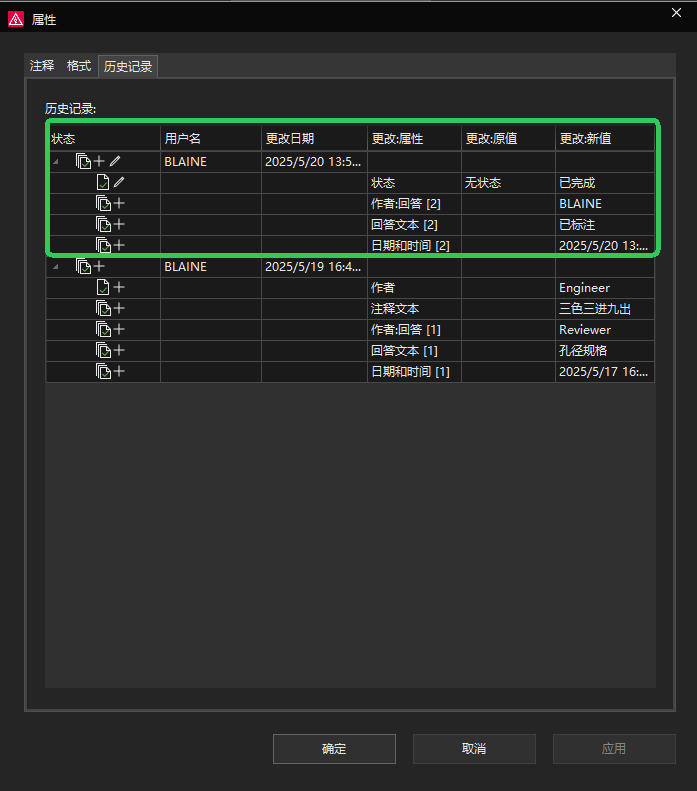

在 2025 版本中，在?History?選項卡。評論屬性的每次更改以及關聯的回復都會被記錄下來（?作者?、?評論文本?、?狀態?、?回復文本?、?日期和時間?）。為了提高透明度，具有相同修改日期的修改會放在彼此的下方。

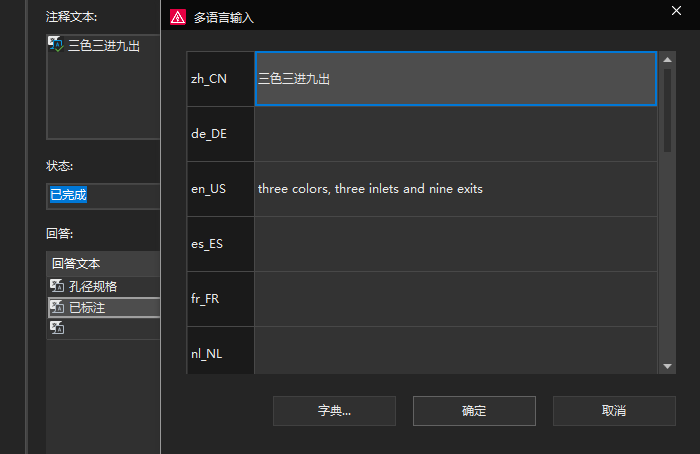

與舊的評論相比，在 2025 版本中，可以對評論文本和回復文本進行多語言輸入，并且這些文本可以翻譯。
狀態字段中的條目已擴展為包括狀態“進行中”，并且狀態“已完成”已重命名為“已完成”。

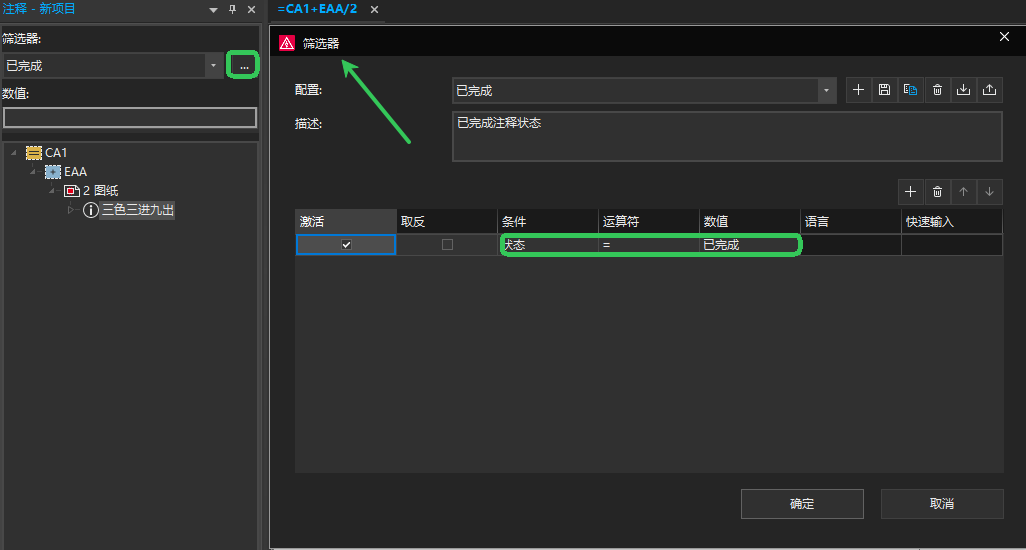

該狀態可以作為注釋導航器列表中的附加列顯示和/或用作注釋導航器過濾器的過濾標準。
將注釋作為文本插入

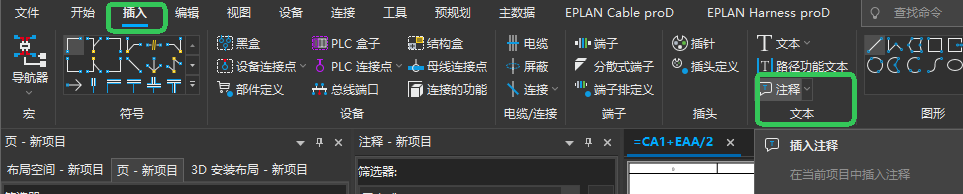

在 2025 版本中，可以在 EPLAN 本身中插入注釋。通過以下命令路徑將注釋插入到項目頁中：
選項卡 插入?> 命令組?文本?>?注釋?。
以矩形或多邊形的形式插入注釋
與 PDF 文件中的注釋一樣，可以將注釋插入到帶有特殊圖形的 EPLAN 項目中。

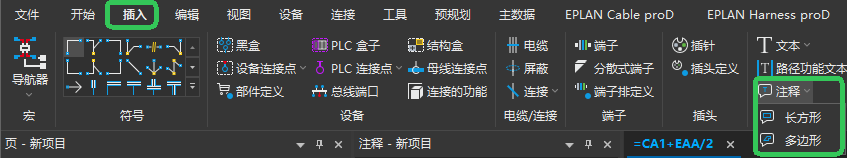

在 2025 版本中，可以將注釋插入為矩形或多邊形?（選項卡?插入?> 命令組?文本?> 下拉按鈕?注釋?>?矩形或多邊形?）。插入圖形后，打開注釋的屬性對話框以輸入注釋文本。
設置注釋格式

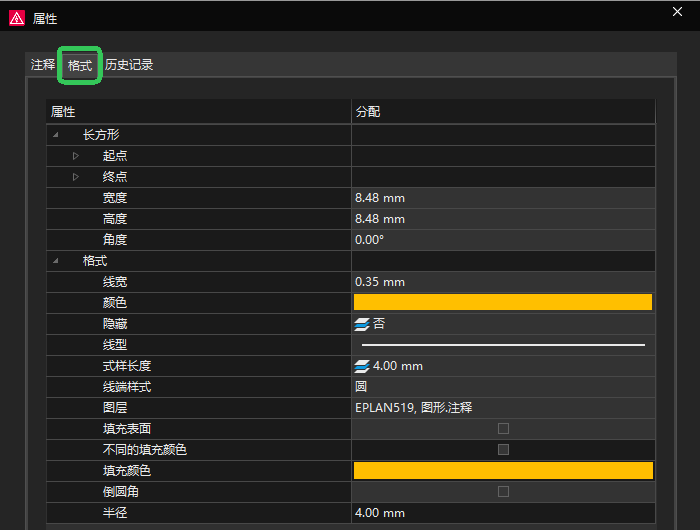

在 2025 版本中，在注釋的屬性對話框中提供了格式選項卡，以便格式化注釋文本或注釋的關聯圖形。此處顯示的層次結構級別和顯示屬性取決于相應的注釋。
云形表示的新線型

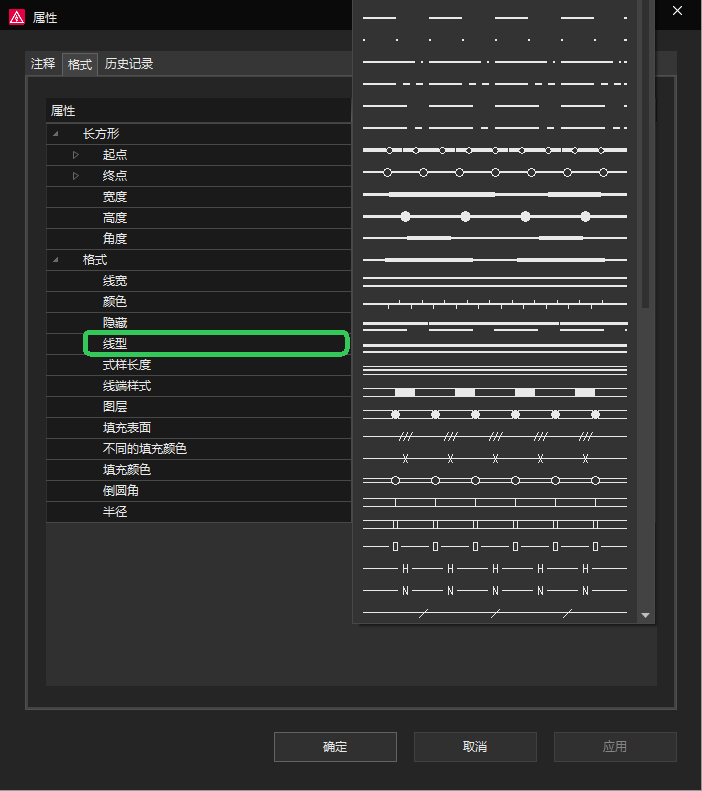

為了改進 PDF 注釋的導入并允許以“云”的形式進行注釋，為矩形和多邊形的云形表示添加了新的線型。
這種云形線型在格式選項卡的注釋屬性對話框中，對于現有線型（編號“56”）下方下拉列表中的線型顯示屬性 Line type（線型）可用。這種顯示也可用于其他帶有線段的圖形。

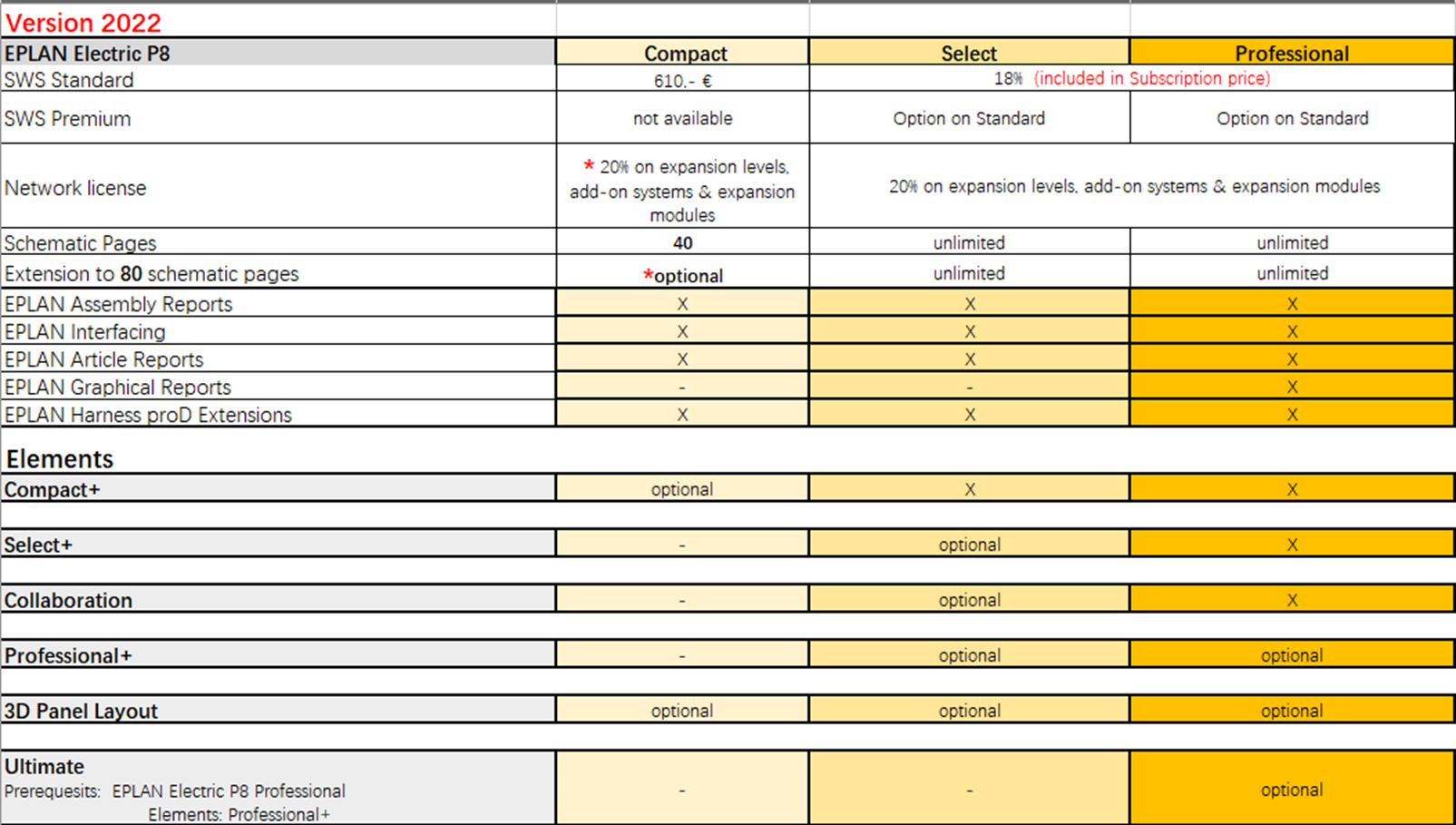

注意授權版本
在 EPLAN Electric P8 Compact 中，功能中僅包含導入注釋并在注釋導航器中顯示它們。
對于新功能（在圖形編輯器中插入新注釋、在屬性對話框中編輯注釋等），您需要“Collaboration”模塊。
標準版需要選配該模塊，專業版包含該模塊。
