首頁 > 資源中心 > FAQ 在繪制原理圖時，有時會存在復用的情況，在本次設計中有部分電路不需要，但又不想刪除，如何進行屏蔽呢？（即在編譯不會有影響，更新到PCB時也不會出現這些器件和把這部分電路刪除效果一樣）
操作步驟：

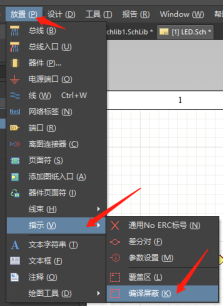

1. 執行菜單欄中的“放置”-->“指示”-->“編譯屏蔽”命令。

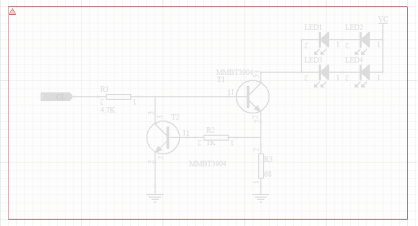

2. 這是光標變成十字形狀，點擊鼠標左鍵繪制矩形框的左上角，向右下方移動鼠標使得矩形框區域覆蓋原理圖中需要屏蔽的電路，再點擊左鍵。屏蔽的電路變成灰色。
3. 如果需要取消屏蔽，點擊屏蔽區域，按“Del”鍵刪除即可。
