首頁 > 資源中心 > FAQ HFSS 從 v14 版本開始，加入了 Finite Array 有限大陣列功能，該功能采用了先進的基于父子關系的 DDM 算法，利用域式分解法針對陣列結構上的周期性特點快速、高效地對有限大陣列進行全波仿真，并提供簡便的建模和操作方法。該方法可考慮所有陣列單元間的互耦，以及陣列的邊緣效應，在求解有限大陣列時消耗更少的計算內存和時間，很好的解決了多激勵模型的并行求解效率問題，是仿真有限大陣列的高效工具。具體實現步驟如下：
1. 建立單元模型，按照陣列周期性設置 Master/Slave 主從邊界，以及輻射邊界條件，v15 及以上版本建議設置 FEBI 邊界，對該單元 Design 進行正常的自適應迭代求解；

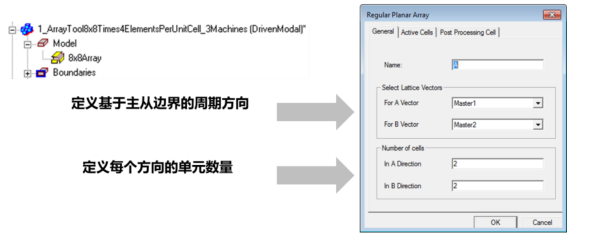

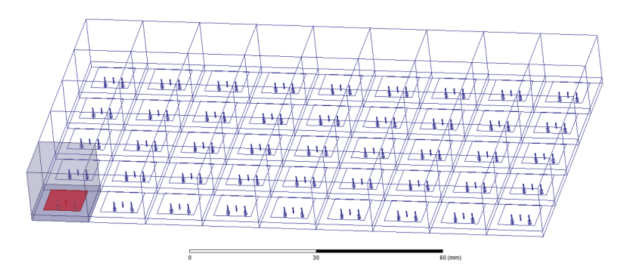

2. 復制單元 Design，構建有限大陣列模型；

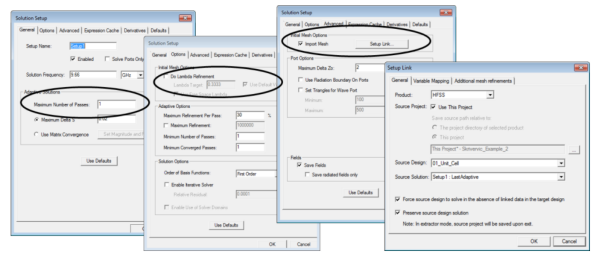

3. 導入已經求解完成的單元網格，并在HFSS 進行相應設置避免生成多余的網格
4. 設置參與并行求解的計算機，有限大陣列計算必須設置 3 個以上的并行節點才能運行仿真。
5. 在 Solution Type 中選擇 Network Analysis 或 CompositeExcitation 求解仿真
6. 以上設置完成后，即可運行求解。

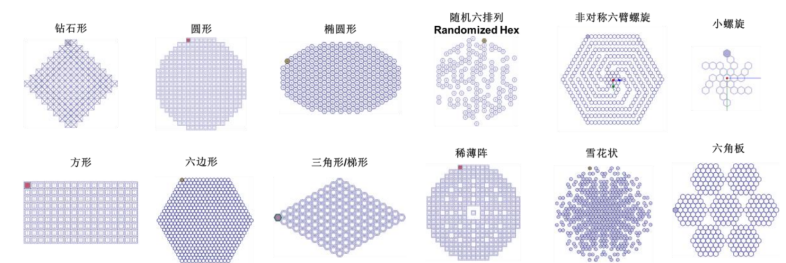

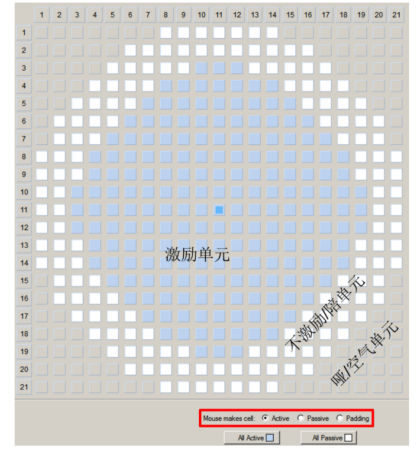

如果陣列 Mask 不規則，如賦性陣列、稀疏陣列等，可以利用有限大陣列中的陣列蒙版 功能進行 Mask 設置。 在Array Properties 設置界面中的 Active Cells 選項卡下進行陣列 Mask 的設置。陣列蒙版 中的每個單元均可設置為下列三種單元類型中的任意一種：
1. 激勵(藍色單元)：單元存在且有端口；
2. 不激勵(白色單元)：單元存在，端口接匹配負載；
3. 啞單元(灰色單元)：不存在單元；（v15 及以上版本支持）；
這幾種單元類型的靈活組合，便可以非常快速地對不規則陣列Mask進行建模。
