產品簡介
Power Analyzer由Keysight提供支持，可直接與Altium Designer集成，以實現對當前PCB項目的PI-DC仿真和分析。Power Analyzer不是依靠簡單的橫截面積計算來確定電網的載流能力，而是首先對銅結構進行精確建模，然后計算 PCB 上的供電電壓和電流。通過以可視化和表格形式呈現的結果，工程師可以使用這些反饋并快速調整走線寬度、銅厚度和過孔屬性，以確保它們實現設計所需的直流電力傳輸的完整性。
工程師可通過直流電源完整性分析，解決關鍵設計問題，包括：
- 識別并解決直流電壓和電流密度問題
- 計算多網絡和返回路徑交互情況
- 在PCB編輯器中，將電壓和電流密度分布情況可視化并識別熱點
- 檢查電路板上任何位置的電壓、電流密度和過孔電流
- 生成分析仿真結果的HTML報告
Power Analyzer有何優勢？
簡單直觀的可視化工具

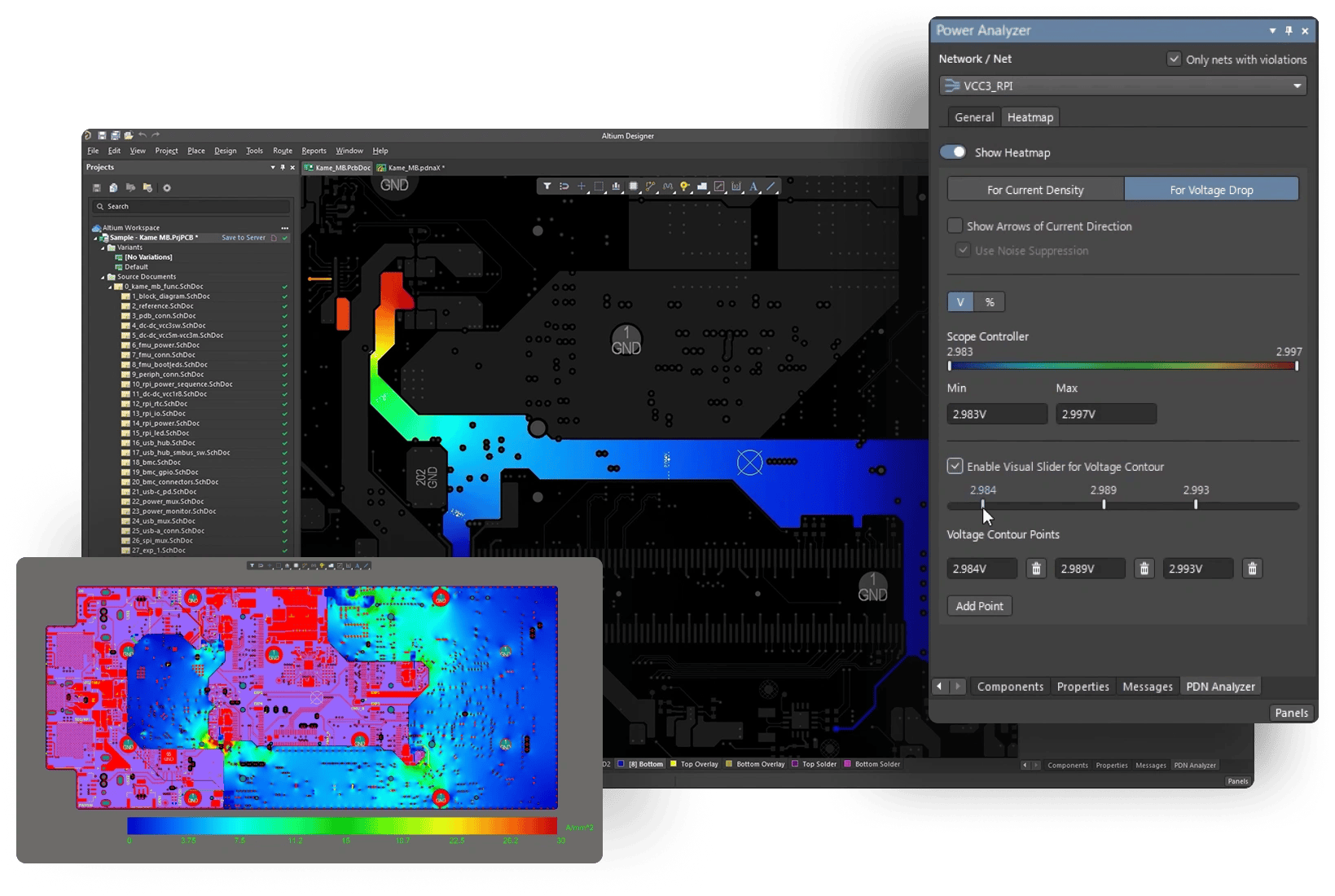

Power Analyzer 為您提供了一種簡單、直觀的方法來可視化電壓和電流密度分布、電流方向和熱點。結果直接顯示在Altium Designer布局編輯器中，讓您了解電源網絡如何與設計的其余部分交互。
無需經驗
在電路板布局過程中快速識別和解決直流電壓和電流密度問題，無需具備直流分析經驗。
輕松檢查您的電力系統可靠性

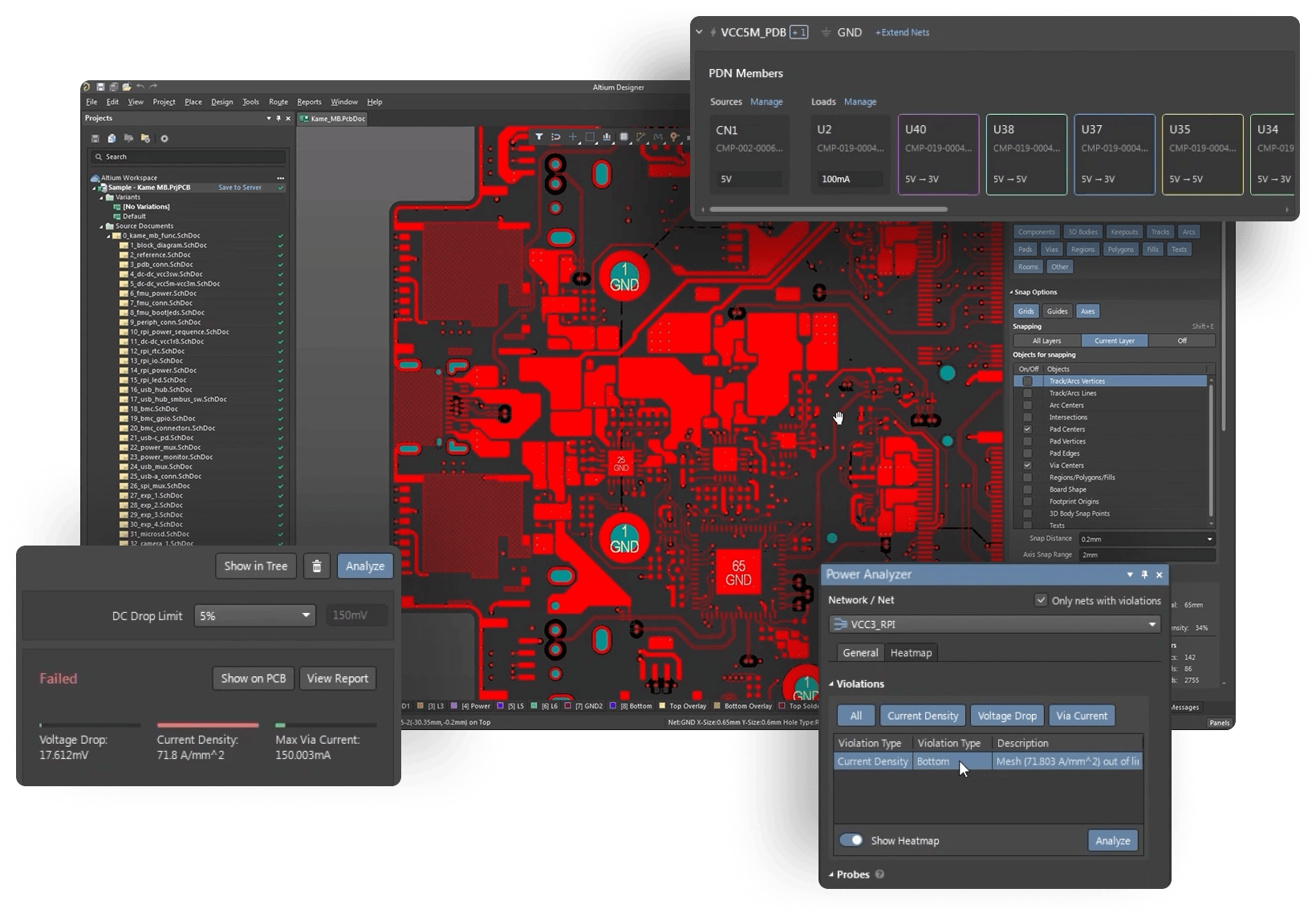

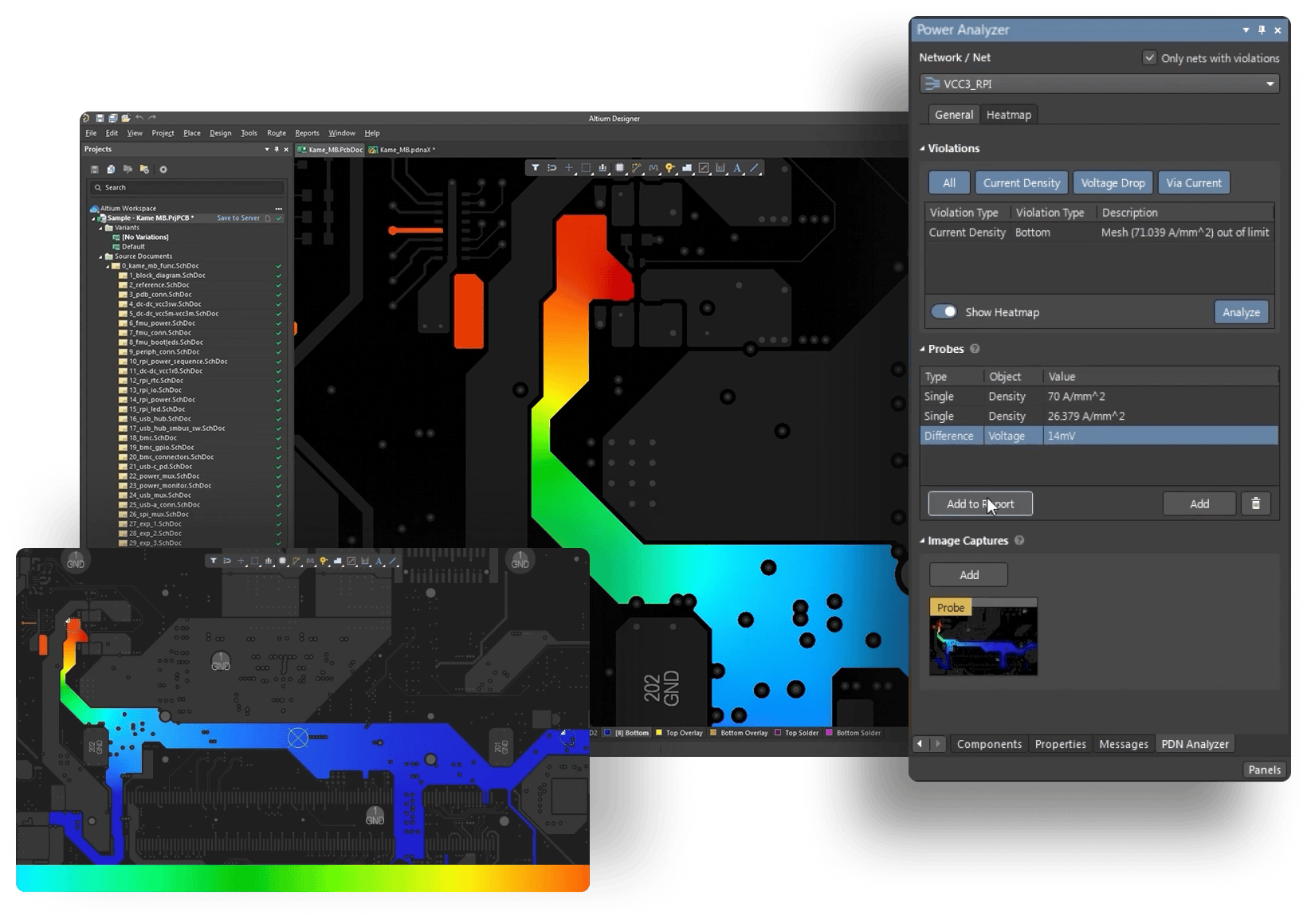

自信地設計，并以準確的功率測量為后盾。Power Analyzer可以直接在Altium Designer中輕松測量單點或兩點之間的差分電壓、電流密度或通孔電流。在設計時查看結果并進行調整。
一站式設計和審查解決方案

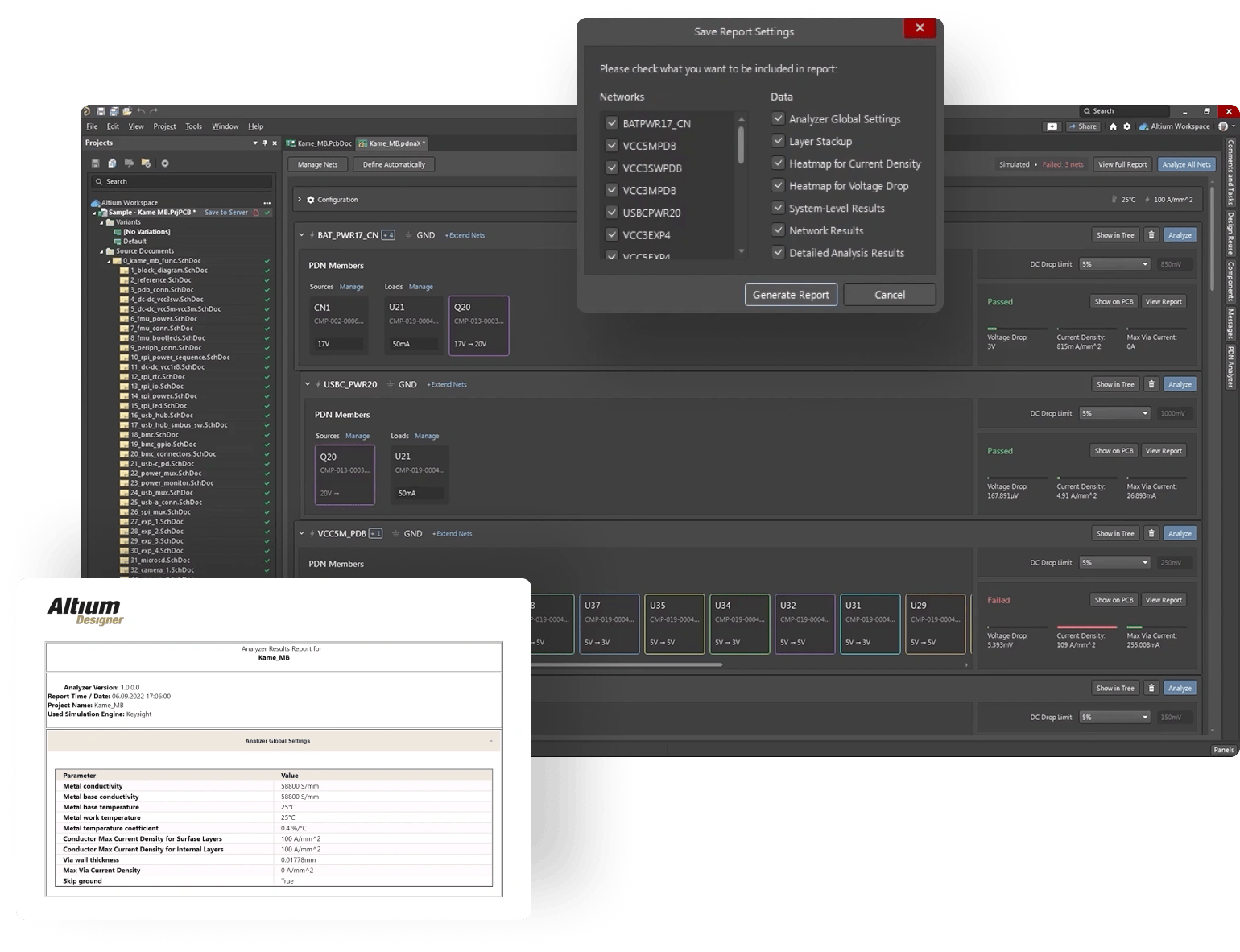

可配置的 HTML 報告可以輕松記錄仿真工作，包括電壓和電流裕度、功耗數據和自定義屏幕截圖。通過可排序的表格和直觀的界面，您可以快速輕松地獲取所需的信息。
同步多網絡仿真

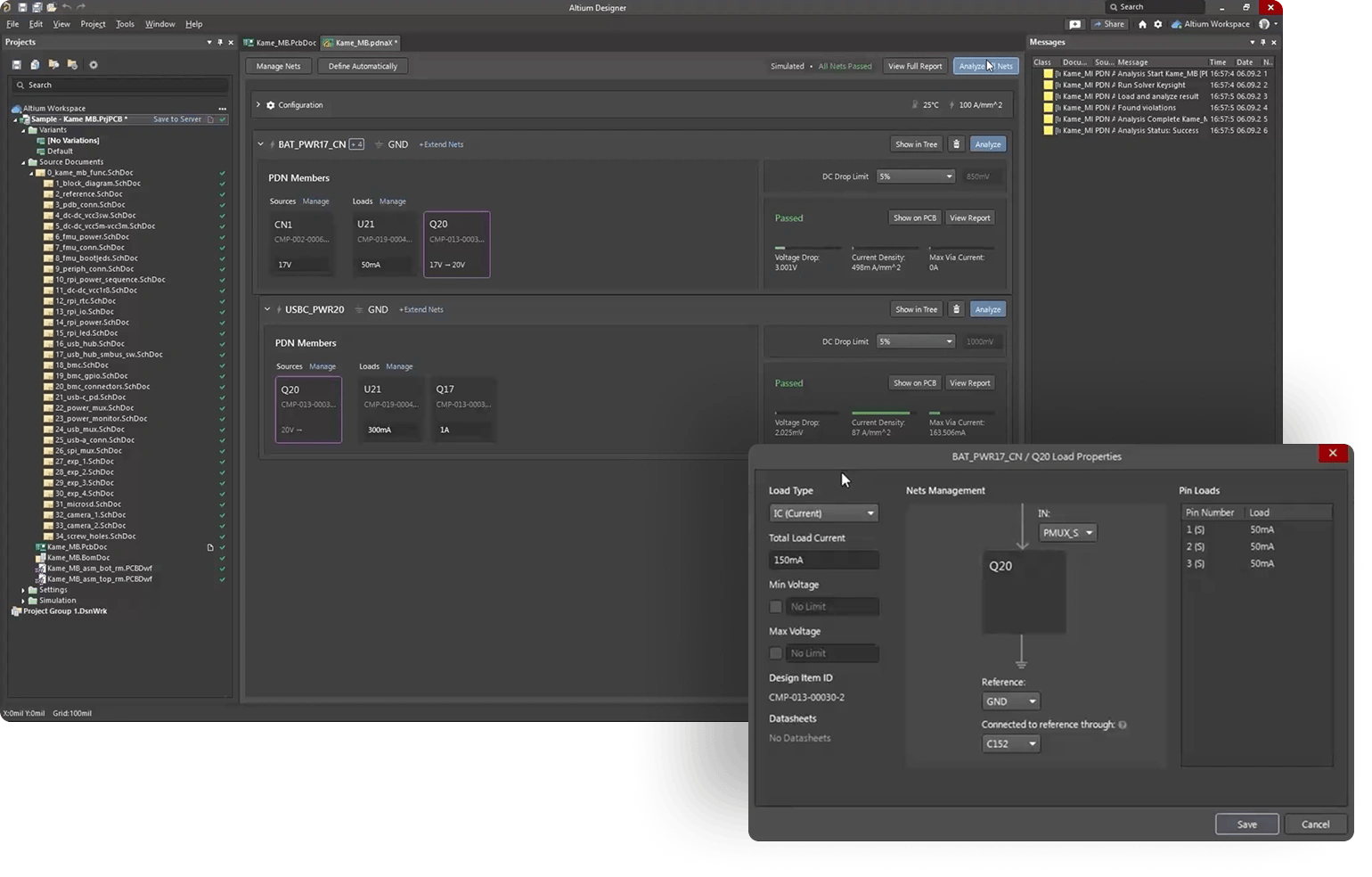

同時模擬多個電壓，以更準確地了解您的設計。我們獨特的穩壓器模型 （VRM） 可捕獲電力網絡之間的交互，同時簡化設置并縮短仿真時間。
