1 概述
ANSYS RedHawk-SC是一款適用于SoC設計的行業標準電源噪聲和可靠性簽核解決方案。RedHawk在芯片設計方面成績卓著，支持您構建高性能、低能耗的SoC，可有效解決移動、通信、高性能計算、汽車和物聯網（IoT）等市場中的熱、電遷移（EM）和靜電放電（ESD）問題。
RedHawk-SC是基于Ansys SeaScape構建的下一代解決方案，Ansys SeaScape是一個針對電子系統設計和仿真的定制設計的大數據架構。SeaScape提供了每核可擴展性，靈活的設計數據訪問，即時設計啟動，支持MapReduce的分析以及許多其他革命性的功能。
Ansys RedHawk-SC是用于下一代設計的電源噪聲和可靠性驗收的新標準，已經過生產驗證和硅驗證。底層的彈性計算體系結構具有可擴展性，可以在幾個小時內解決大的芯片。大數據分析可實現快速的數據挖掘，以推動可行的結果和優化。RedHawk-SC可以在一夜之間探索成千上萬種切換方案，并通過分析多個不同的參數確定大量矢量集的優先級。RedHawk-SC專為多站點協作而構建，使您能夠同時查看，調試和瀏覽設計和仿真數據。使用RedHawk-SC，您可以在幾秒鐘內加載大的設計，運行復雜的多變量分析，推動設計優化并更快地完成設計。
2 功能特點
? RedHawk-SC關鍵功能
· IR壓降分析
· 熱感知EM 分析
· 電壓變化的時序影響分析
· 矢量和無矢量活動
· 芯片/封裝電熱協同仿真
· 云彈性計算

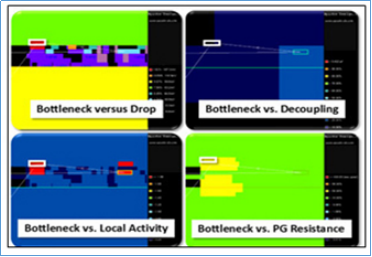

· 先進的 root-cause和ECO 分析
? 芯片封裝協同分析
在針對移動手機或服務器的電子系統中，處理器和存儲器等IC負責執行應用程序和數據處理功能，消耗的功率最多。這些IC與它們的I/O電路之間輸入/輸出的數據量最大，并且產生的有害功率、熱量以及EMI信號也最大。
IC消耗的功率與其電源電壓直接相關。由于閾值電壓不會一同縮放，電源和閾值電壓之間的差距縮小，從而降低了噪聲容限。
隨著技術的發展，由于封裝阻抗日益增加，對降低成本和能耗的需求使芯片和封裝級別的供電網絡（PDN）設計變得復雜。這減少了電壓，對芯片而言成為有害級別。

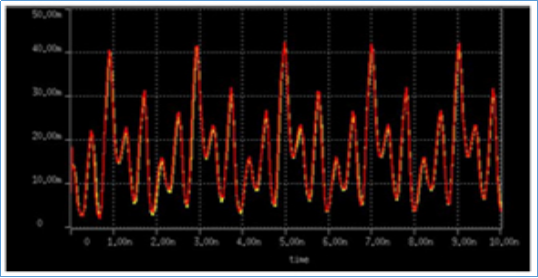

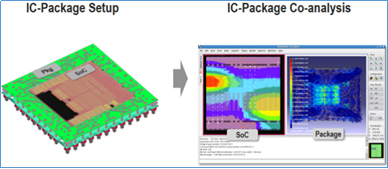

RedHawk-CPA支持您無縫導入封裝布局，以及針對封裝感知和精確的片上靜態IR降以及交流熱點分析考慮去耦電容和電感。
? 熱感知EM

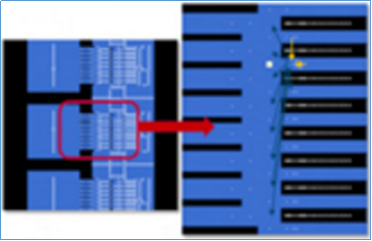

ESD及電源/接地和信號EM是亞16nm級別迫切需要解決的兩個可靠性問題。EM和ESD分析的精確度以及覆蓋率極為重要。隨著導線中的電流增加，工作電壓會降低，EM范圍會縮小。由于FinFET的使用，自熱被添加到熱問題中。在汽車等眾多應用領域，了解、分析并優化每個IC設計以便實現正確熱行為至關重要。
RedHawk為熱感知電源/接地和信號線EM驗證提供全面支持，在盡量減少誤報的同時準確分析EM沖突，即使是基于FinFET的先進設計亦可從中受益。在與ANSYS PathFinder結合使用時，RedHawk可以執行SoC級別ESD完整性分析，從ESD事件（HBM、CDM）為所有電流通路（導線和過孔）提供連接性和互連故障檢查。RedHawk在電源EM、信號EM和SoC ESD簽核方面獲得芯片代工廠認證。
? 容量和性能
目前的片上系統（SoC）擁有更大規模的整合內容，并且采用先進的工藝技術。因此，必須考慮的設計參數的數量正在迅速增加。這為執行分析帶來了性能瓶頸：最好的情況是要運行數天，最壞的情況是根本無法運行。
RedHawk采用先進的分布式機器處理（DMP）技術，可為您提供模擬包含10億多個實例的設計所需的大容量和高性能。DMP擁有的簽核精確度僅可通過扁平仿真獲得。
DMP還利用私有機器群集不斷增強的處理能力和可用存儲容量，對整個芯片的RLC網絡矩陣進行仿真，并使用完全分布式和交叉耦合的封裝模型。通過+執行全芯片扁平分析，RedHawk能夠保持動態壓降、EM和ESD的簽核精確度。
? 經過芯片驗證的簽核精確度
在芯片級別，對工藝技術的使用往往受到以下一個或多個因素的驅動：更快的性能、更大的帶寬、更高的性能功率比和更小的晶片尺寸。工藝技術越新，失敗的幾率越大，設計錯誤造成的代價也就越高。這便是簽核認證如此重要的原因。
自2006年以來，TSMC和ANSYS工程師便在每個工藝技術方面展開緊密合作，確保ANSYS解決方案考慮到工藝的所有新規則、參數和要求，并確保其結果與測試芯片的參考結果保持一致。
ANSYS解決方案通過了先進的7nm工藝認證。ANSYS中能夠支持認證的主要功能包括支持著色、多位多高度（MBMH）單元精確建模、特殊通過結構建模，以及相關的復雜電遷移（EM）規則。這個級別的認證標準有助于確保一次流片成功。
? 電源噪聲對時序的影響
設計中的動態壓降可能對時鐘抖動、關鍵路徑和時序產生影響。如今的設計擁有多個時鐘和電源域，在簽核前對時鐘樹的性能進行評估，識別并分析抖動、信號串擾和時序問題便非常重要。
RedHawk的快速全芯片級時序影響分析可幫助您評估時鐘樹性能。此外，它還支持您對可能受抖動、信號串擾和時序問題影響的電路零部件進行識別。RedHawk的SPICE精確簽核仿真可幫助您識別時鐘樹、受影響的關鍵路徑和電路時序的問題，并采取措施消除這些問題。
? 高級IC封裝的完整性與可靠性
對包括片上系統（SoC）在內的集成電路（IC）設計師而言，有一個持續的策略，就是通過集成化和小型化，在增加性能和帶寬的同時降低能耗和占用面積。

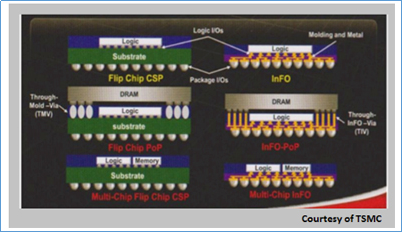

對于任何封裝技術，完整性、可靠性和成本都是需要優化的三大主要因素。完整性因素涉及電源和信號噪聲。可靠性涉及熱、電遷移（EM）、靜電放電（ESD）、電磁干擾（EMI）和熱致結構應力問題。成本則涉及幾乎所有應用，尤其是消費品和物聯網（IoT）設備。在每種芯片的封裝、電路板和系統的背景下優化和確保芯片（晶片級別）的完整性和可靠性，這非常復雜，并且涉及多個晶片時成本只會增加。
ANSYS解決方案使您能夠確保您先進的2.5D或3D-IC封裝設計可滿足芯片、封裝和系統級別的完整性和可靠性要求。
