1.1 概述
ANSYS CFX是一款高性能計算流體動力學（CFD）軟件工具，可快速穩健地為各種CFD和多物理場應用提供可靠準確的解決方案。CFX一直因其先進的準確度、穩健性和高速度而被業界認可，可滿足泵、風扇、壓縮機、燃氣渦輪和水力渦輪等旋轉機械應用的需求。
ANSYS CFX是一款通用的流體動力學軟件，在過去20年來已經被用來解決了廣泛的流動問題。ANSYS CFX的核心是其優秀的求解技術，這是快速、穩健地獲得可靠準確結果的關鍵。現代化的、高度并行的求解器是大量物理模型的基礎，這些物理模型能虛擬地捕捉任意和流動相關的現象。該求解器豐富的物理模型被包裝為一個現代的、直觀的、靈活的用戶界面，并可以用對話文件、腳本和強大的表達式語言進行定制和自動化。
1.2 適用領域
● 輻射傳導熱分析
● 聲學與噪聲分析
● 燃燒與化學反應分析
● 流固耦合分析
● 相變、多相流分析
● 旋轉機械分析
1.3 功能特點
快速靈活的工作流

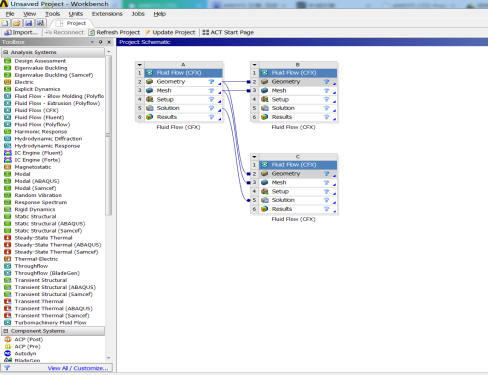

ANSYS CFX集成在統一的 ANSYS Workbench平臺下，該平臺已經成為工業界廣泛、深入的先進工程仿真技術組合的基礎。這一易用的平臺提供了CAD雙向參數連接，強大的幾何和網格工具，自動的項目級更新機制，遍布各處的參數管理，多場仿真管理，以及集成的優化工具。ANSYS CFX提供了CFD仿真先進的生產力，實現仿真驅動產品設計。
● 無需繁瑣的返工即可快速地準備流動分析所需設備/過程的幾何
● 避免了相同數據模型的復制，而是在基本流動之外的物理場間一致性地共享這些數據
● 容易定義幾何、網格、物理和后處理的一系列變化
● 通過增加對可變性和設計敏感度的理解，改進了設備/過程的質量
● 容易設置并運行多物理場仿真
為多物理場構建
對流固耦合（FSI）等多物理場造成的復雜而又往往違反直覺的相互作用，有著更深入的洞察。ANSYS CFX與ANSYS Workbench完美集成，可提供與ANSYS Mechanical、ANSYS Maxwell及其它仿真技術的完整雙向交互功能。
信心百倍地求解復雜模型
ANSYS CFX能求解用于多相流、化學反應和燃燒的復雜模型。即便是粘性流、湍流、內外部流、流致噪聲預測、帶輻射和不帶輻射熱傳導也可以輕松地建立模型。
借助高性能計算（HPC）加速求解速度
借助HPC，ANSYS CFX可提供運行速度更快的CFD仿真解決方案，讓工程師和設計人員在設計周期中能夠更快速地做出更明智的決策。同時ANSYS HPC能在擁有數以萬計的處理器的系統上提供線性擴展。HPC的意義不僅僅限于內核數量的增加。ANSYS還可對處理器架構、模型分區算法、優化通信以及處理器間的負載均衡進行優化，能在各種仿真模型上以驚人的速度提供結果。

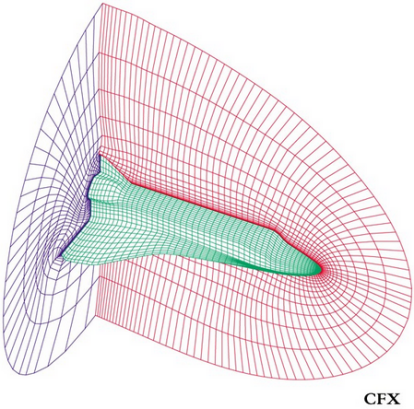

湍流模型
絕大多數的工業流動為湍流。因此，ANSYS CFX軟件一直致力于提供并開發先進的湍流模型，用來有效并準確地捕獲湍流。湍流模型對CFD計算影響較大，尤其是復雜構型的阻力評估，存在層流到湍流的轉捩，附面層分離、激波誘導附面層分離等復雜的流動現象，常規的二方程湍流模型難以勝任各種復雜流動，CFX擁有包括S-A模型在內的15種湍流模型，其中SST模型+低雷諾數修正可以更準確地模擬中度分離流、低速氣動力，對于層流到湍流的轉捩流動，可以采用基于SST的轉捩模型。
● 準確有效地捕捉湍流效應
● 多種常見的雙方程模型和雷諾應力模型
● 提供創新的模型來求解層流到湍流的轉捩
● 大量的尺度解析湍流模型
● 嵌入式LES（E-LES）選項

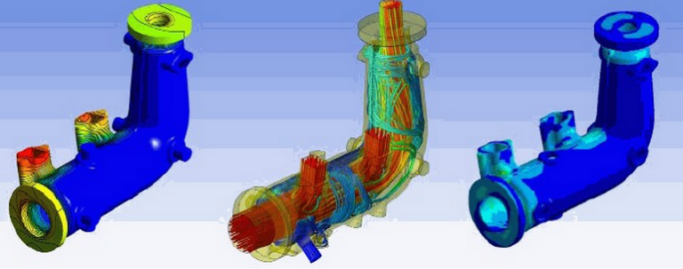

傳熱和輻射
在許多工業設備像渦輪葉片、發動機缸體和燃燒室，以及建筑和結構中，優化傳熱都是關鍵的。在這些應用中，其核心是準確地預測對流傳熱，其中很多情況下，對固體內的熱擴散和輻射傳熱也起著重要的作用。
ANSYS CFX軟件具備新型的共軛傳熱（CHT）技術，把流體動力學和固體材料的內部導熱聯合起來計算。CHT區域中固體域的網格可以單獨劃分，然后用通用網格界面（GGI）和任意非一致網格粘接起來。相關的其它功能包括考慮通過薄擋板的導熱、固體間接觸面的熱阻、固體表面鍍膜的熱阻、以及由于運動引起的CHT固體域的對流換熱。
ANSYS CFX引入了豐富的模型來計算各類流體和固體間的輻射傳熱，包括全透明、半透明或不透明輻射。為了把效率更大化，在輻射場變化小的區域，輻射網格能自動粗化。它也可以考慮散射的影響。

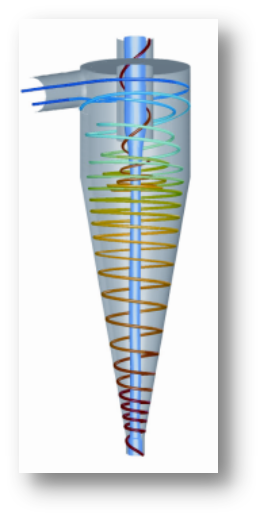

多相流
完整的模型組合讓ANSYS CFX能捕捉多個相間的相互作用，像氣體和固體，離散顆粒和液滴，以及自由表面。
● 能洞察難以測量的設備內部
● 能捕捉多個相間的相互作用
● 提供了多流體（VOF）模型
● 用歐拉多相流模型分別求解各相的方程組
● 或者用更經濟的混合相模型
● 歐拉多相流模型具備豐富的選項來求解質量、動量和能量交換

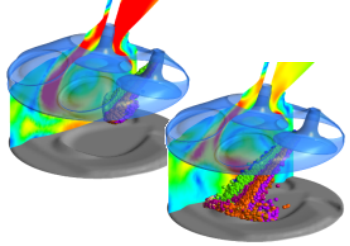

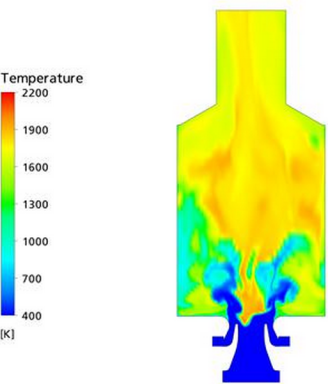

反應流
無論是模擬燃氣輪機、汽車發動機或燃煤鍋爐的燃燒，還是評估建筑物內部及周圍和其它結構的火災安全，ANSYS CFX都提供了豐富的架構來模擬伴隨化學反應和燃燒的流動。在ANSYS CFX中，你可以用非預混、局部預混或預混燃燒模型來準確預測如火焰速度、位置、火焰后溫度等參數。
● 提供了豐富的架構模擬伴隨化學反應和燃燒的流動
● 提供了諸如渦耗散概念、PDF輸運及剛性有限速率反應等新模型
● 包括渦破碎和有限速率等成熟的模型
● 擴展連貫小火焰模型（ECFM）適合像內燃機這類特殊的應用
● 反應流模型能處理大量的氣體、煤和液體燃料燃燒模擬
● 預測SOx生成、NOx生成和分解的特殊模型
● 反應流模型能和真實氣體模型、LES、DES湍流模型聯合使用

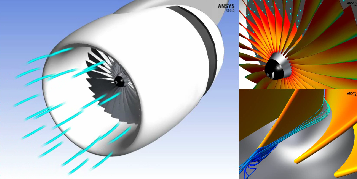

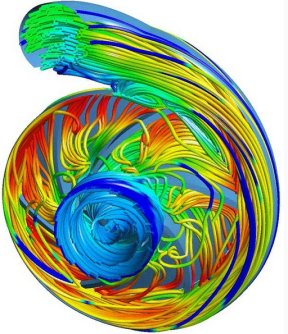

旋轉機械
● 具有準確、穩健和有效的模型和架構，用來模擬所有類型的水泵、風扇、壓縮機、燃氣渦輪和水輪機
● 對于旋轉機械設計和分析提供了多個產品
● 有專用的前后處理工具
● 瞬態的轉子—靜子功能以更大精度解析了部件間的瞬態相互影響
● 更簡單的Stage級間模型的求解比全瞬態轉子—靜子模型更快速
● 要準確捕捉動靜部件間的瞬態相互作用，有不同的選項
● 具有凍結轉子模型
流固耦合
借助于ANSYS在多物理場方面深厚的技術基礎，以及CFX在流體力學分析方面的優勢，ANSYS Mechanical＋CFX強強聯合推出了目前優秀的流固耦合（FSI）技術。
● 可以模擬固體運動對流動的影響
● 可以很容易設置流固耦合（FSI）仿真
● 允許很大的邊界位移
● 按需自動重新劃分網格的選項
侵入固體方法
浸入固體方法是ANSYS CFX中一種附加的FSI功能，由于該方法避免了網格變形和重新劃分，因此能模擬固體在流體域內無限制的運動。當浸入的固體在流體域內運動時，重疊區域的流場解會通過施加適當的源項進行調整，以反映固體的存在。固體的運動可以由用戶靈活定義，或者由ANSYS CFX的剛體求解器獲得。
ANSYS CFX中完全集成了隱式6自由度剛體求解器，在給定剛體的質量和轉動慣量后，施加在剛體上的力和力矩的計算結果能讓邊界、域、子域實現運動。其應用包括油箱從飛機分離、船體在波浪影響下的運動等。
CFX增強功能和產品選項
● 幾何結構特征清除和編輯
● 六西格瑪分析和設計探索
● 網格剖分
● 旋轉機械專用的附加模塊
● 快速2-D通流分析
● 快速3-D葉片設計工具
● 渦輪專用的網格剖分工具
